Insert (Вставка) – эта вкладка дает возможность использовать команды вставки блоков, внешних ссылок и объектов других приложений;
Annotate (Аннотации) – содержит средства, необходимые для вставки текста, таблиц и размеров в чертеж;
Parametric (Параметризация) – вкладка содержит команды, предназначенные для создания параметрических объектов, вид которых определяется автоматически заданием определенного параметра, например длины или диаметра.
View (Вид) – дает возможность использовать команды управления экраном, панорамирования, переключения режимов пространства листа и пространства модели, установки точки наблюдения, удаления невидимых линий, закраски, тонирования, управления параметрами дисплея;
Manage (Управление) – позволяет управлять настройками пользовательского интерфейса, а также редактировать и создавать макросы;
Output (Вывод) – содержит команды, необходимые для печати чертежа, а также экспортирования настроек;
Express Tools (Экспресс-инструменты) – содержит команды вызова пакета Express Tools. Данный пакет является устаревшим и включается в поставку AutoCAD только для тех пользователей, которые к нему привыкли. Скорее всего, при установке с параметрами по умолчанию этой вкладки в системе меню AutoCAD может не оказаться.
Ленту легко настраивать: например, ее можно свернуть или закрыть. Захватывая мышью край панелей, их можно легко реорганизовать или закрыть (аналогично панелям инструментов в более старых версиях программы). Все эти панели можно редактировать, настраивая тем самым пользовательский интерфейс.
Чтобы скрыть ленту, необходимо нажать кнопку, которая находится справа от названий вкладок ленты. Для раскрытия ленты необходимо повторно нажать ту же кнопку.
МЕНЮ ПРИЛОЖЕНИЯ

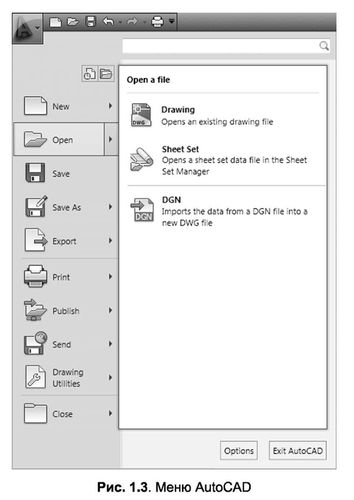

Над лентой в левом верхнем углу экрана AutoCAD расположена кнопка, которая открывает меню приложения (рис. 1.3). С помощью данного меню можно выполнять различные операции с чертежами, файлами и листами чертежей.
В меню приложения доступны такие подменю:
New (Новый) – позволяет создавать новые листы в чертежах, а также новые чертежи;
Open (Открыть) – позволяет открыть сохраненные файлы чертежей, листов и настроек;
Save (Сохранить) – сохраняет текущий чертеж в стандартном формате AutoCAD.dwg;
Save As (Сохранить как) – позволяет сохранить текущий чертеж в других форматах (.dwg, dwt, dws, dwx), предусмотренных в AutoCAD;
Export (Экспорт) – экспортирует чертеж в другой формат (например:.eps, bmp, pdf);
Print (Печать) – позволяет печатать чертеж, изменять настройки печати, принтера, а также настройки листа чертежа;
Publish (Публикация) – служит для публикации пакета чертежей в многолистном формате;
Send (Отправить) – отправляет чертеж по e-mail;
Drawing Utilities (Чертежные утилиты) – позволяет редактировать настройки чертежа, изменять единицы измерения и другие параметры;
Close (Закрыть) – закрывает текущий чертеж или же все открытые чертежи.
В правой верхней части меню содержится поле быстрого поиска. Оно позволяет искать необходимые команды в данном меню (для этого следует ввести в это поле нужную команду).
В правой нижней части меню находятся кнопки Options (Настройки) и Exit AutoCAD (Выйти из AutoCAD). Они позволяют соответственно изменить настройки и выйти из программы.
РАБОЧАЯ ОБЛАСТЬ
Как уже было отмечено, рабочая область главного окна AutoCAD, в отличие от многих других приложений, безгранична, что позволяет выполнять чертежи объектов в реальных масштабах (например, системы водоснабжения города).

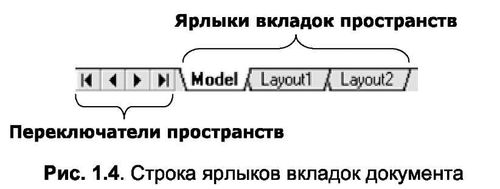

Снизу графический экран обрамляют ярлыки вкладок Model (Модель), Layoutl (Jlucml), Layout2 (JIucm2) (рис. 1.4). Они используются для переключения между пространствами модели и листа. Треугольные кнопки слева от вкладок позволяют передвигаться по вкладкам (аналогично листам в книге Microsoft Excel) в обоих направлениях. Справа от ярлыков вкладок расположена горизонтальная линейка прокрутки для графического экрана. По умолчанию активной всегда является вкладка Model (Модель).

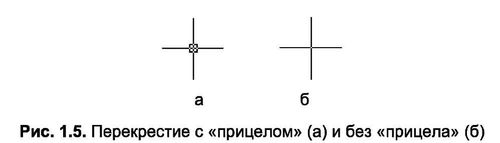

Основным инструментом разработки чертежей, неразрывно связанным с графической областью, является перекрестие курсора (рис. 1.5) с «прицелом» (а) или без него (б). Перекрестие предназначено для указания координат точек на чертеже при помощи мыши, а «прицел» – для выбора объектов на запрос команд редактирования.
Примечание. Перекрестие курсора автоматически изменяется на перекрестие с «прицелом» при запросе системы выбора объектов в командах редактирования. Обратный процесс происходит, если система запрашивает координаты точки.
ОКНО КОМАНД
Нижняя часть экрана, где расположено приглашение системы в форме Command, представляет собой область, посредством которой в основном происходит диалог пользователя с системой. Здесь отображаются вводимые пользователем команды и ответы (или вопросы) AutoCAD. Последняя строка окна команд, содержащая приглашение Command, называется командной строкой (или строкой подсказки).

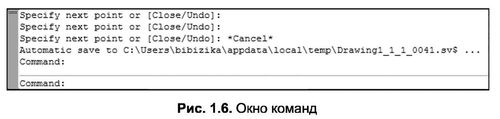

Окно команд, как и панели инструментов, можно вывести в любое место экрана, представив его в виде плавающего окна (рис. 1.6). Кроме того, зафиксировать положение окна команд можно не только в нижней части экрана, как это делается по умолчанию, но и в верхней части экрана – ниже панели меню.
СТРОКА состояния

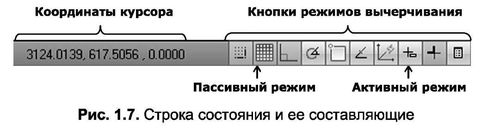

Важным элементом интерфейса является строка состояния (рис. 1.7). Во время работы к ней приходится обращаться постоянно, переключая режимы привязки, вычерчивания или же наблюдая за счетчиком координат. Здесь находятся кнопки таких режимов:
Snap Mode (Шаговая привязка) – привязка «прицела» мыши к узлам сетки;
Grid Display (Сетка) – видимость узлов сетки;
Ortho Mode (Режим «орто») – привязка перекрестия мыши к ортогональным плоскостям;
Polar Tracking (Полярное отслеживание) – вычерчивание с использованием полярных углов и координат;
Object Snap (Объектная привязка) – привязка «прицела» мыши к узлам других объектов;
Object Snap Tracking (Объектное отслеживание) – привязка перекрестия мыши к узлам, полученных путем пересечения вспомогательных линий, проходящих через точки знакомства (подробнее см. главу 3, раздел «Отслеживание и смещение»);
Dynamic UCS (Динамическая ПСК) – включает режим динамической ПСК (пользовательская система координат), что позволяет на время автоматически выровнять XY-плоскость ПСК по плоскости в модели тела при создании ЗО-объектов;
Dynamic Input (Динамический ввод) – включает или отключает режим динамического отображения ввода, при котором вводимые или указываемые значения команд отображаются не только в командной строке, но и в специальных полях, перемещающихся вместе с перекрестием курсора;
Lineweight (Вес линии) – отображает линии с учетом их толщины;
Quick Properties (Быстрые свойства) – отображает панель быстрых свойств.
Расположенные в строке состояния кнопки режимов вычерчивания свидетельствуют об активности режима, если они нажаты, и наоборот – отжатое состояние кнопок означает пассивность соответствующего режима. Включить или выключить какой-либо режим можно мышью, а также при помощи функциональных клавиш F3-F11.
Счетчик координат служит для ориентирования на поле чертежа – он изменяет свое значение при движении курсора мыши по графическому экрану. Счетчик может быть отключен, если нажать на нем правую кнопку мыши и выбрать в контекстном меню команду Off (Выключить). Аналогичным действием счетчик можно вновь включить.
КОНТЕКСТНЫЕ МЕНЮ
Еще одним элементом интерфейса в AutoCAD является система контекстных меню. В общем случае контекстное меню – это специализированное окно с набором команд, предназначенных для работы с активным объектом. Вызывается контекстное меню щелчком правой кнопкой мыши по объекту и появляется рядом с перекрестием курсора.
