Таблица 1.3
Жесткость бетонных смесей, укладываемых в различные конструкции
Таблица 1.4

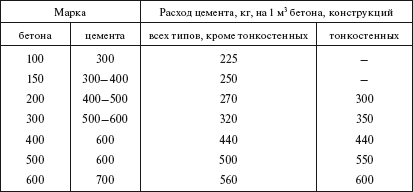

Ориентировочный расход цемента в бетонных конструкциях
Коэффициенты нарастания прочности бетона при нормальных условиях твердения:
на 3-й день…………………………… 0,33
на 7-й день …………………………… 0,59
на 28-й день …………………………. 1
через 3 мес …………………………… 1,32
через 6 мес …………………………… 1,58
через 12 мес………………………….. 1,76
1.1.2. Арматура и стальной прокат
Для армирования железобетонных конструкций применяется сталь арматурная, отвечающая требованиям соответствующих государственных стандартов (ГОСТ 5781—82*). В зависимости от механических свойств арматурная сталь подразделяется на классы А-I (А240) гладкого профиля и А-II (А300), Ас-II (Ас300), А-III (А400), А-IV (А600), А-V (А800), А-VI (А1000) периодического профиля.
Стержни диаметром менее 10 мм поставляются в бухтах (исключение составляют стали А-IV (А600) и А-V (А800), поставляемые в прутках), а диаметром 10 мм и более – в прутках длиной от 6 до 12 м. Арматурную сталь изготавливают из углеродистой и низколегированной сталей марок, указанных в табл. 1.5.
Таблица 1.5
Сталь горячекатаная для армирования железобетонных конструкций (ГОСТ 5781-82*)
Примечания:
1. В скобках указаны условные обозначения класса арматурной стали по пределу текучести, Н/мм
2
2. Профили диаметров, указанных в скобках, изготавливаются по согласованию.
Прокат для строительных стальных конструкций соответственно ГОСТ 27772—88* изготавливается из стали С235, С245, С255, С275, С285, С345, С345К, С375, листовой универсальный прокат и гнутые профили – из стали С235, С245, С255, С275, С285, С345, С345К, С375, С390, С390К, С440, С590, С590К. Буква С означает – сталь строительная, цифры условно обозначают предел текучести проката, буква К – вариант химического состава (табл. 1.6).
Таблица 1.6
Соответствие марок стали проката строительных стальных конструкций (ГОСТ 27772-88*)
Масса и основные размеры стержневой арматуры, арматурной проволоки, уголков, двутавров, швеллеров, полосы проката приведены в табл. 1.7–1.14.
Таблица 1.7
Стержневая арматура (ГОСТ 5781-82*)
Таблица 1.8
Арматурная проволока (ГОСТ 7348—81*)
Таблица 1.9
Уголки стальные равнополочные (ГОСТ 8509—93)
Таблица 1.10
Уголки стальные неравнополочные (ГОСТ 8510—86*)
Таблица 1.11
Двутавры стальные (ГОСТ 8239—89)
Таблица 1.12
Швеллеры стальные (ГОСТ 8240—97)
Таблица 1.13
Прокат стальной круглый (ГОСТ 2590—88)
Таблица 1.14
Полоса стальная (ГОСТ 103—76*)
1.1.3. Лесные материалы
В практике электросетевого строительства применяются лесные материалы, в основном круглые лесоматериалы и пиломатериалы. По размерам поперечного сечения пиломатериалы подразделяются на доски, бруски и брусья (толщина и ширина более 100 мм).
Деревянные опоры ВЛ изготовляют из сосны и лиственницы. В отдельных случаях применяют также ель, кедр, пихту. В связи с тем что непропитанная сосна гниет через 3–4 года, а ель еще быстрее, опоры ВЛ изготовляют только после пропитки древесины специальными противогнилостными веществами – антисептиками. В качестве консервантов используются высокоэффективные медно-хромо-мышьяковые (ССА) составы. Опоры, пропитанные ССА, используются при строительстве линий электропередачи напряжением 0,4—10 кВ.
Использование изоляционных свойств древесины позволяет снизить число изоляторов и отказаться от грозозащитного троса. Кроме того, при необходимости, допускается совместная подвеска линий 0,4; 10 кВ и уличного освещения. В среднем срок службы пропитанных опор, находящихся в контакте с почвой, составляет до 45 лет. Пропитанные детали не следует обрабатывать; в крайнем случае, затесанное место или просверленное отверстие необходимо тщательно антисептировать.
Лиственница зимней рубки хорошо противостоит загниванию, и ее иногда применяют непропитанной. Опоры из лиственницы служат 15–20 лет. Недостатки древесины – большие колебания прочности, пороки (сучки, косослой, трещины, гнили и пр.), гигроскопичность, уменьшение прочности при повышенной влажности, уменьшение размеров при сушке, возгорание, расщепление от ударов молнии.
Физико-механические свойства используемой древесины приведены в табл. 1.15, а объемы лесоматериалов – в табл. 1.16 и 1.17.
Таблица 1.15
Физико-механические свойства древесины
Примечание. Прочность древесины дана при стандартной влажности 12 %. С увеличением влажности прочность снижается.
Таблица 1.16
Объем круглых лесоматериалов в зависимости от длины и диаметра бревен
Таблица 1.17
Объем обрезных досок длиной 10 м
1.2. СБОРНЫЕ ЖЕЛЕЗОБЕТОННЫЕ ЭЛЕМЕНТЫ ПОД ОПОРЫ ВЛ
1.2.1. Фундаменты
Конструкция фундаментов выбирается в соответствии с типом опоры, действующей на фундамент нагрузкой, а также характеристикой грунта, в который будет заделан фундамент.
В качестве фундаментов опор применяются монолитный бетон, сборный железобетон, сваи и в некоторых случаях – металлические фундаменты. У железобетонных опор, нижний конец стойки которых заделывается в грунт, фундаментом служит низ стойки, иногда усиленный ригелями.
Деревянные опоры всех типов устанавливаются без фундаментов.
Для стальных и некоторых видов железобетонных опор на оттяжках наибольшее распространение получили железобетонные сборные фундаменты, устанавливаемые в котлованы. При изготовлении на заводе фундаменты поступают на линию или в виде готовых к установке конструкций (подножников, свай, плит, ригелей, ростверков), или в виде отдельных деталей (рис. 1.1).
Широкое применение железобетонных подножников заводского изготовления возможно в грунтах почти всех категорий, что резко снижает трудоемкость устройства фундаментов, а также объемы земляных работ, расход бетона и в конечном счете стоимость сооружения. Применение железобетонных подножников заводского изготовления позволяет выполнять сооружение фундаментов под опоры ВЛ практически в любое время года.
Рис. 1.1. Детали сборных железобетонных фундаментов опор ВЛ: а – прямой подножник; б – наклонный подножник; в – пригрузочная плита; г – ригель; д – свая; е – ростверк; ж – анкерная плита для крепления оттяжек
С целью ограничения числа типов железобетонных подножников и свай, предназначенных для массового изготовления на заводе, они унифицированы. Шифровка фундаментов основной номенклатуры определяется буквой Ф – фундамент и цифрой, которая указывает типоразмер фундамента. Специальные фундаменты имеют после первой буквы в шифре дополнительную букву С, укороченные – К, повышенные – П. После цифры, обозначающей типоразмер фундамента, через дефис проставляется буква или цифра, указывающая на его применение:
А – под анкерно-угловые опоры; О – под стойки опор с оттяжками; 2 – под опоры с башмаками, имеющими два отверстия; 4 – под опоры с опорными башмаками, имеющими четыре отверстия. В случае установки на фундаментах неосновных вариантов наголовников (с болтами диаметром 48 мм или болтами длиной 350 мм) после буквы А основного шифра через дефис проставляются цифры соответственно 48 или 350.
Примеры шифровки:
Ф4-А – фундамент 4-го типоразмера под анкерно-угловую опору;
ФС 2–4 – фундамент специальный 2-го типоразмера под опору с башмаками, имеющими четыре отверстия, т. е. фундамент с четырьмя болтами;
ФК 1–0 – фундамент укороченный 1-го типоразмера под стойку опоры на оттяжках.
Для шифровки фундаментов дополнительной номенклатуры к шифру основного фундамента добавляют букву:
в шифре вариантов фундаментов с модернизированным оголовком после буквы А добавляется буква М – модернизированный, например Ф3-АМ, Ф5-АМ;
