На компьютере подобное моделирование выполняется быстро, просто и наглядно. Достаточно любой программы черчения или редактора векторной графики (CorelDRAW или Adobe Illustrator) и даже средств рисования Microsoft Office. Единственное требование к программе – удобство интерфейса. В этом отношении CorelDRAW даже удобнее, так как вращать и перемещать объекты можно с помощью мыши в рабочей области без использования меню и кнопок инструментов.
Создание компьютерного стола
На примере программы CorelDRAW рассмотрим способ создания эскиза и эргономической оценки проекта компьютерного стола. Исходные функциональные требования к столу заданы заказчиком вполне конкретно: на столе должны размещаться жидкокристаллический монитор, клавиатура, мышь и системный блок. Другие вещи (принтер, колонки, диски, бумаги) на столе размещать не предполагается. К левой боковой стенке системного блока должен быть свободный доступ – этот компьютер часто используется для тестирования комплектующих и восстановления информации на жестких дисках. Стол, когда им не пользуются, должен занимать минимум места, особенно по глубине, ширина менее критична.
Для моделирования макета нужно создать новый документ и установить масштаб документа 1:10 или 1:20, чтобы изображение умещалось на странице, а на панели свойств и на линейках указывались его реальные размеры.
• Выполнив команду View → Grid and Ruler Setup (Вид → Установка сетки и линеек), в открывшемся окне Options (Настройки) выбрать пункт Rulers (Линейки) и нажать кнопку Edit Scale (Редактировать шкалу), а в дочернем окне Drawing Scale (Масштаб) установить необходимый масштаб.
• Создать «туловище», «голову» и «конечности» (размеры каждой из этих частей можно взять из антропометрических таблиц). Домашнему мастеру лучше снять мерки с реальных пользователей будущей мебели. В рассматриваемом примере используются размеры конкретного заказчика невысокого роста, поэтому высота сиденья меньше стандартных 43 см.
• Переместить центры поворота каждого элемента туда, где находятся суставы. Необходимо нарисовать линию взгляда, которая обычно направлена на 15° вниз от горизонтали, а область наиболее комфортного зрения представляет собой конус с углом 30°, осью которого является названная линия. Типичная проекция для подобной мебели – вид сбоку (в этом виде легко одновременно отследить позу человека, все значимые элементы и проблемные взаимодействия).
• Придать манекену нужную позу, перемещая и поворачивая сегменты конечностей (рис. 1.4).
Рис. 1.4. Сидящий манекен
• Изобразить элементы, положение и размер которых функционально заданы относительно сидящего человека. Клавиатуру нужно расположить под кистью руки, а монитор – на линии нормального взгляда на расстоянии около 60 см от глаз (рис. 1.5, а). Размеры объектов удобно устанавливать, вводя точные значения в поля Object(s) Size (Размер объекта) на Property Bar (Панель свойств).
Рис. 1.5. Подгонка габаритов
На рисунке видно, что поверхность для установки клавиатуры должна находиться ниже, чем поверхность для установки монитора, поэтому для клавиатуры можно сделать полку, задвигаемую под основную столешницу. Таким образом решается задача минимальной глубины стола в нерабочем положении. Системный блок в таком случае удобно спрятать под стол и расположить вдоль – левая стенка будет обращена вперед, как и требовалось, а лицевая панель обращена вправо, что тоже достаточно удобно (рис. 1.5, б).
Из рисунка ясно, что компьютер под столом не мешает сидящему человеку, а места для ног достаточно.
• Нарисовать контуры проектируемого стола. В данном случае важно лишь совпадение габаритов и положение некоторых элементов, поэтому достаточно составить схематичное изображение из прямоугольников. Для рассматриваемого примера имеют значение размеры столешницы и полки для клавиатуры, габариты монитора, контур системного блока и положение основания стола. Необходимо также обозначить колесные опоры, определяющие высоту основания стола над поверхностью пола (рис. 1.5, в). Отдельные объекты проще добавить, пририсовывая их к ранее созданным элементам. Если выполнить команду View → Snap to Objects (Вид → Привязать к объектам), то новые объекты будут «прилипать» к уже существующим.
• Смоделировать размещение человека за столом перед монитором, перемещая отдельные элементы и изменяя их размеры. Возможно, стоит дополнить набросок еще одной или двумя проекциями: видом спереди и сверху. В результате должно появиться что-то, подобное изображению на рис. 1.6.

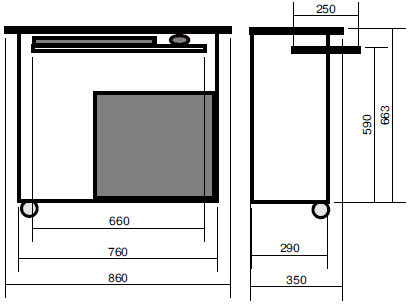

Рис. 1.6. Пример эскиза с габаритами
Программа CorelDRAW предоставляет для нанесения на рисунок размерных линий инструмент Dimension (Размерные линии), находящийся на всплывающей панели рисования кривых. Полученный эскиз пока далек от конструкции, а детали могут «висеть в воздухе». Из этого наброска, который предстоит уточнить с точки зрения композиции, в дальнейшем понадобятся только размеры.
Эстетика
Функционально совершенная мебель если и не красива, то по крайней мере не безобразна, а мера, как известно, – это соответствие количества качеству. Количеством применительно к окружающим предметам являются форма, размер, цвет и другие внешние свойства вещи. Качество – не что иное, как функциональность предмета, а мера в таком случае – человек. Обычно предметы оцениваются по двум принципам: удобно-неудобно и красиво-безобразно. Таким образом, человек словно примеряет вещь к своему телу и движениям, а также к своему представлению о том, какой она должна быть. Такая примерка – это эргономическая оценка, а сравнение со своими представлениями рождает оценку эстетическую.
Любой человек руководствуется некоторыми общими подсознательными критериями восприятия прекрасного, в основе которого лежит самый ранний универсальный жизненный опыт. Предметы с соотношением размеров, равным «золотому сечению», оцениваются большинством людей как пропорциональные, а имеющие более массивную нижнюю часть – как устойчивые.
Рассмотрим основы формальной композиции.
Органичность и целостность формы
Завершенность композиции несложного предмета в том, что весь он решен цельно и воспринимается как естественно созданный. Если предмет состоит из нескольких частей, то каждая из них должна нести отзвук целого, соотносясь с этим целым. Когда детали предмета подобны, их объединяет похожесть, когда они различны, то объединяющим признаком становится контраст.
Например, в диване перекликаются форма сиденья, спинки и локотников. Фасад шкафа-купе состоит из дверей, некоторые из которых могут быть зрительно разделены на прямоугольные части (подобие); линейное обрамление каждой двери соотносится с треками, ограничивающими шкаф снизу и сверху (снова подобие), а контраст заполнения и обрамления дверей придает фасаду целостность (рис. 1.7).

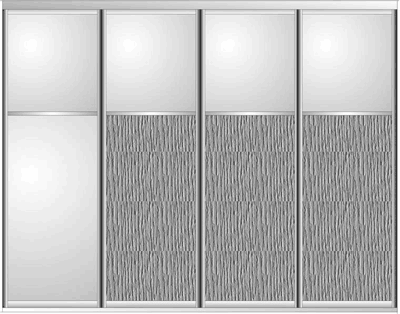

Рис. 1.7. Композиция фасада шкафа-купе
Чтобы сохранить композиционную целостность, элементы иногда группируют. Соподчинение частей композиции связано с симметрией, ось (плоскость) которой всегда композиционно объединяет составляющие элементы, поэтому если группа деталей абсолютно симметрична, то она становится автономной по отношению к целому. Предмет, состоящий из отдельных симметричных групп, зрительно распадается. На примере того же шкафа-купе видно, что зеркало внизу слева принадлежит одновременно и верхнему ряду зеркал (по фактуре), и нижнему ряду заполнения (по форме и размеру). Тем самым оно объединяет весь фасад, разрушая его симметрию.
