Ракета BGM-109 была разработана в рамках программы ВМС США SLCM (Sea Launched Cruise Missile) и в 1983 году поступила на вооружение ВМС в модификациях BGM-109 TLAM-N и TASM, с ядерной и обычной осколочно-фугасной (ОФ) БЧ соответственно. Позже было разработано целое семейство ракет- наземного, воздушного, надводного и подводного базирования, с различными типами БЧ: ядерными, фугасными, осколочно-фугасными, полубронебойными и кассетными. В соответствии со стандартом, в зависимости от носителя ракеты обозначаются BGM, RGM и UGM-109. Во всех модификациях ракета имеет одинаковые размеры. Длина составляет 5550/6290 (с ускорителем) мм, диаметр 517мм, размах крыльев 2620мм. Масса, в зависимости от модификации, 11801600кг; дальность полёта от 460 до 2500км. Скорость маршевая- 0,75М. Система управления на маршевом участке ИНС+ TERCOM (Terrain Contour Matching- отслеживание рельефа местности). Точность (КВО) составляет 825 метров [3], [4], [5].
Всего, с момента принятия на вооружение, в боевых действиях США применили свыше 2000 ракет. Во всех случаях применение их характеризовалось массовостью. Так, в ходе операции «Буря в пустыне», было запущено 297 ракет; 282 из них успешно поразили заданные цели.
Во время операции «Союзная сила» в Югославии с различных носителей было запущено более 700 ракет.
Ближайшим аналогом ракеты BGM-109, ориентируясь на данные открытых источников, можно считать российскую ракету «Калибр». Точные характеристики состоящих на вооружении ВС РФ ракет засекречены, и данные по ним разнятся.
Отталкиваясь от известных ТТХ экспортных модификаций, можно сказать, что размеры ракет в зависимости от модификации, составляют 62008200мм в длину, при диаметре 533мм. Стартовая масса- 12002200кг. Масса обычной БЧ 200450кг. Дальность полёта составляет от200300км у экспортных модификаций, до 14001600км у ракет на вооружении РФ5. Система управления и наведения ракет- ИНС, ГЛОНАСС/GPS, РЛГСН. Скорость маршевая- 0,8М. Высота полёта 1020м над морем и 50150м над сушей.

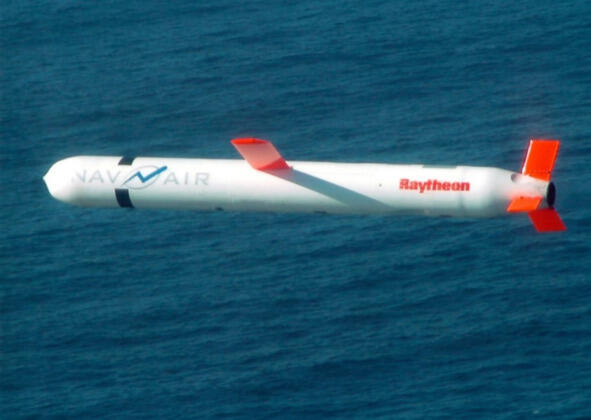

Фото 5.BGM-109 Tomahawk Block 4 (wikimedia.org/wiki/File:) Tomahawk_Block_IV_cruise_missile)

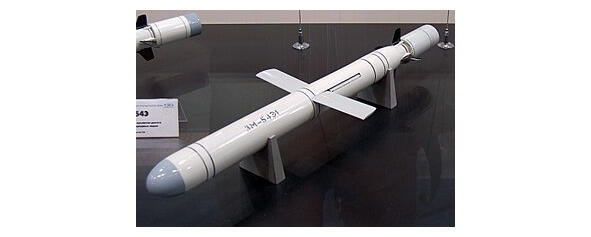

Фото 6. Ракета «Калибр» (militaryarms.ru)
В 1995 году в США стартовала программа JASSM- Joint Air to Surface Standoff Missile, с целью создания единой (межвидовой) ракеты класса «воздух-поверхность», запускаемой вне зоны ПВО противника. В апреле 1998 года компания Lockheed Martin выиграла контракт на производство ракет AGM-158. Производство с 1998 года [6].
Ракета (фото 7) предназначена для поражения важных, высокозащищённых стационарных и перемещаемых (квазистационарных) целей, в любых метеоусловиях и в любое время суток. Создана с использованием технологии «стелс» (малая радиолокационная заметность). Система наведения состоит из ИНС с коррекцией от спутниковой системы геопозиционирования GPS, с высокой степенью радиоэлектронной защиты, и ИК ГСН с системой автономного распознавания целей, которая включается на конечном участке наведения. Корпус ракеты выполнен из углепластика. Силовая установка турбореактивный двигатель. Боевая часть проникающая, имеет массу 450кг. Корпус БЧ выполнен из прочного вольфрамового сплава. Содержит 109кг взрывчатого вещества. БЧ может проникать в грунт на глубину 6,524 метра и пробивать железобетонные укрытия толщиной 1,22 метра. Разработана также модификация AGM-158 JASSM-ER увеличенной дальности.
Длина ракеты- 4270мм, размах крыла- 2400ммю Масса ракеты- 1020кг. Маршевая скорость 0,650,85М. Точность (КВО) не более 3м. Дальность полёта: AGM-158A JASSM 360км, AGM-158B JASSM-ER- до 1000км [6;7]. Первое применение состоялось 14 апреля 2018 года во время американского удара по Сирии. По заявлениям Пентагона, все 19 выпущенных ракет достигли своих целей.
Носителями ракет являются как стратегические бомбардировщики В-1, В-2 и В-52Н, так и тактические истребители-бомбардировщики F-16, F/A-18 и F-15E. Так же ракета интегрируется в систему вооружения истребителя 5-го поколения F-35. Таким образом, существенно меняются роль и возможности тактической авиации.

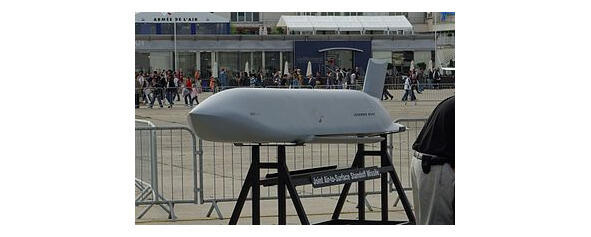

Фото 7. AGM-158A JASSM
(https://wikimedia.org/wiki/File:AGM-158_Joint_air-to-surface_standoff_missile.jpg)
В последние два десятилетия резкий технологический скачок пережил военно-промышленный комплекс Турции, что позволило турецким компаниям тоже оказаться в ряду ведущих производителей высокотехнологичных вооружений, в том числе и крылатых ракет.
В 2006 году компания ROKETSAN начала разработку крылатой ракеты, которая была принята на вооружение в 2012 году под обозначением SOM (фото 8). Основным носителем является многоцелевой истребитель-бомбардировщик F-16. Планируется также, что носителями SOM станет и БПЛА турецкого производства Akinci.
Существует 4 варианта ракеты с бронебойными, осколочно-фугасными и проникающими БЧ. Во всех вариантах ракета оснащена турбореактивным двигателем. Стартовая масса не превышает 660 кг (SOM-B2). Длина ракеты 3657мм. Размах крыла 2600мм. Масса БЧ 230 кг. Система наведения комбинированная, ИНС, спутниковая GPS с коррекцией по рельефу местности, и ИК ГСН с системой распознавания цели на конечном участке. ИК ГСН также позволяет проводить сверку с путевыми контрольными точками, цифровые изображения которых загружены в бортовой компьютер. Одна из модификаций имеет также систему онлайн-обмена данными, что позволяет управлять ракетой на траектории с помощью оператора. Максимальная дальность- 185км (SOM-J) и 250км- SOM-A. Маршевая скорость 0,94М. Точность (КВО) 5м.
