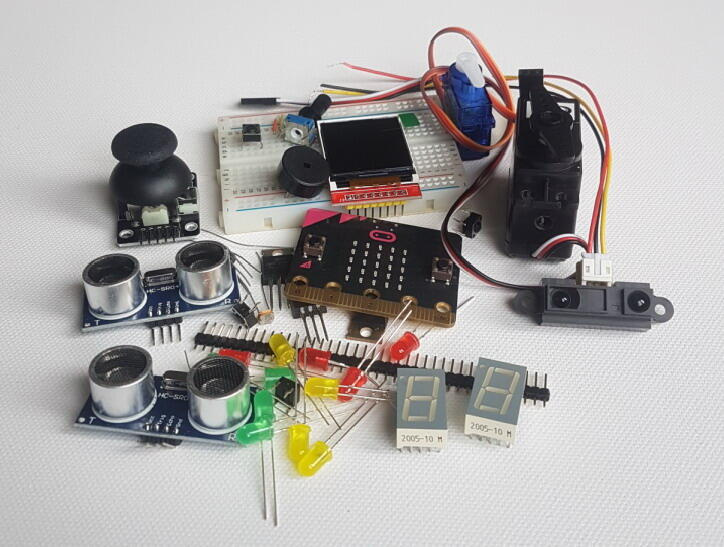

На рис. В.2 мы показали пример современных компонентов, из которых вы будете делать своего первого робота.
Рис. В.2. Некоторые современные компоненты для изготовления робота
На следующем этапе вы сделаете и другие проекты, например, элементы автоматизации умного дома.
Выбор платформы для обучения
На различных курсах робототехники для детей используются наборы Lego. С их помощью можно быстро собрать робота из готовых деталей и так же быстро запрограммировать на выполнение различных несложных действий. На мой взгляд, такие наборы, хотя и дают представление о некоторых функциях роботов, все же недостаточно хорошо демонстрируют взаимодействие микрокомпьютеров и периферийных устройств.
Чтобы лучше понимать, что происходит, научиться не только программировать готового робота, но и создавать собственные проекты из электронных блоков и компонентов, на разных стадиях обучения мы будем работать с микроконтроллерами BBC micro:bit, платформой Arduino, STM32 Nucleo, а также Raspberry Pi.
Микроконтроллер BBC micro:bit
Микроконтроллер BBC micro:bit был создан корпорацией BBC как открытый проект, нацеленный на повышение компьютерной грамотности, и в первой версии стал доступен в феврале 2016 года. Сейчас в продаже появилась значительно улучшенная версия 2 этого микроконтроллера.
В России micro:bit версии 1.5 можно купить в нескольких интернет-магазинах по цене ниже 1900 руб., что делает его весьма доступным решением для начала обучения. На момент написания книги версию 2 можно было приобрести в магазине https://mrobot.by (примерно по такой же цене), а также в зарубежных магазинах. На странице https://microbit.org/buy/ представлен список компаний из разных стран, где можно купить micro:bit версии 2.
Даже первая версия этого недорогого микрокомпьютера размером с половину кредитной карты оснащена неплохим набором периферийных устройств. В micro:bit версии 2 был добавлен микрофон, динамик, еще одна сенсорная кнопка, увеличен объем памяти и мощность процессора. Кроме того, появился режим сохранения энергии, что важно при питании от батарей и аккумуляторов.
В табл. 1 вы найдете сравнение характеристик micro:bit версии 1.5 и 2 с другими широко распространенными микроконтроллерами Arduino UNO и STM32 Nucleo F401RE.

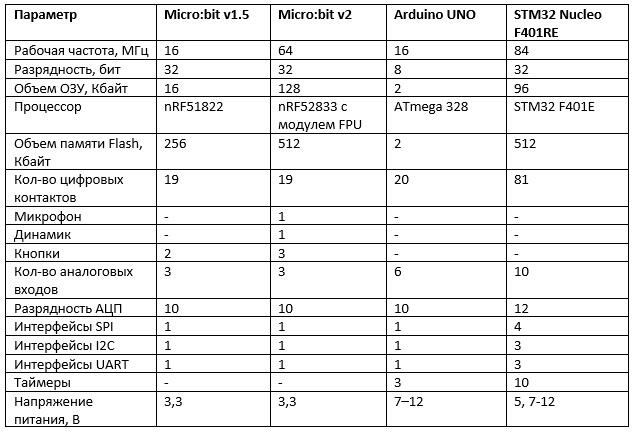

Табл. В1. Сравнение характеристик микроконтроллеров

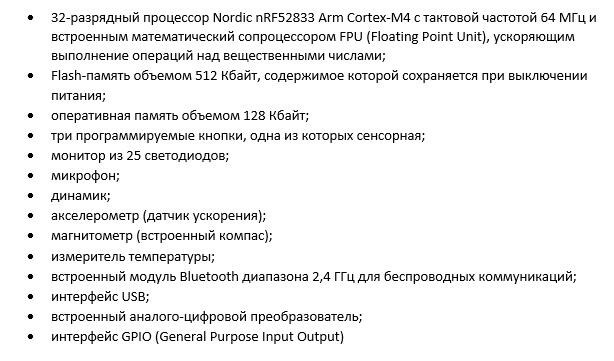

Если вы создаете проект робота или какой-либо другой проект с микроконтроллером, то при использовании micro:bit v2 можете воспользоваться многими устройствами, установленными на плате этого микроконтроллера:
Заметим, что в micro:bit v2, в отличие от v1.5, шина I2C полностью выделена для внешних устройств. К ней не подключены устройства, расположенные на плате micro:bit.
Также добавился четвертый свободный для использования контакт интерфейса GPIO. Была увеличена допустимая токовая нагрузка на подключаемую периферию. Если раньше в micro:bit v1.5 суммарный ток на контактах GPIO не должен был превышать 90 мА, то в версии 2 этот предел расширен до 190 мА.

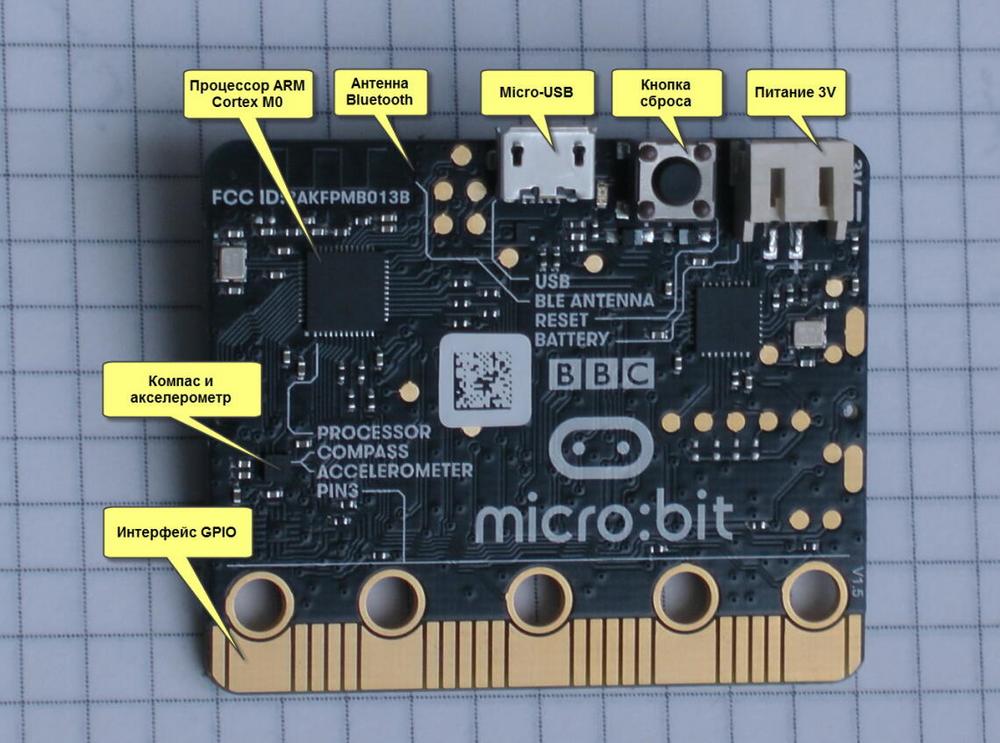

Как видите, в микроконтроллере micro:bit уже имеется встроенное оборудование, которое потребуется нам для модели марсохода (рис. В.3, В.4). Устройства, которые появились на плате micro:bit v2 показаны на рис. В.5 и В.6.
Даже с базовым оборудованием micro:bit версии 2 наш марсоход сможет измерять температуру, напряженность магнитного поля, реагировать на ускорения, подавать звуковые сигналы, обнаруживать источники звука, и даже показывать инопланетным зрителям картинки на мониторе!
Рис. В.3. Оборудование на платеmicro:bitv1.5
По мере реализации проекта BoxRover мы подключим к micro:bit и другие устройства, например, контроллеры, предназначенные для управления двигателями платформы, погодную станцию, OLED-монитор.
Особенно следует отметить наличие у micro:bit интерфейса GPIO. Используя порты GPIO, вы сможете подключать к микроконтроллеру различные цифровые и аналоговые устройства.
Два контакта порта GPIO используются для подключения внешних устройств, работающих с протоколом I2C (Inter-Integrated Circuit). Также предусмотрено три контакта для обмена данными с устройствами по протоколу SPI (Serial Parallel Interface).
Наличие портов I2C (встречается обозначение I2C) и SPI дает возможность подключить к микроконтроллеру такие устройства, как моторы и шаговые двигатели, датчики движения, датчики газа и наличия воды, радио модули и т.д. Эти устройства продаются в интернет-магазинах и, как вы увидите, легко подключаются к micro:bit и программируются.
Микрокомпьютер micro:bit при питании от батарей потребляет всего несколько десятков мА при напряжении питания 3В. И это если включены все светодиоды, а процессор загружен на полную мощность. Заметим, что макет нашего марсохода будет питаться от батарей или аккумуляторов, поэтому важно, чтобы все бортовые устройства потребляли как можно меньше энергии.

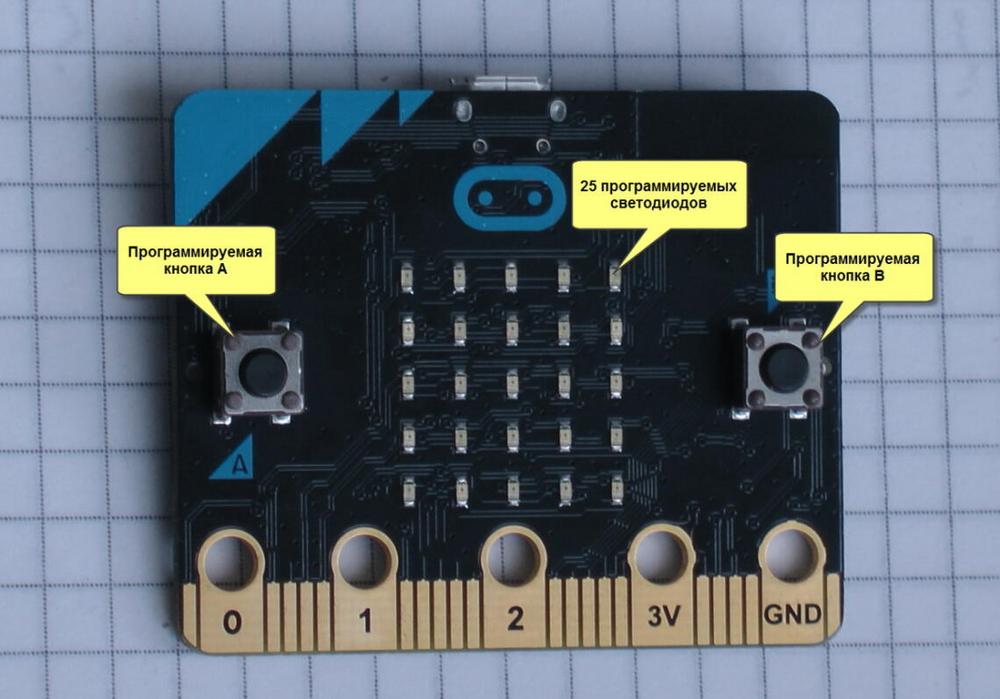

Рис. В.4. Кнопки и светодиодный экран на платеmicro:bitv1.5
Начинающие программисты смогут воспользоваться визуальным редактором программ MakeCode. Этот редактор доступен через браузер, так что его даже не надо устанавливать на компьютер (хотя есть и версия для установки на Windows и MacOS). Также можно работать с MakeCode при помощи мобильного приложения, доступного для смартфонов и планшетов на базе Android и iOS.
