Понтонно-мостовой парк ПМП
Назначение и характеристика парка ПМП
Понтонно-мостовой парк ПМП предназначен для оборудования мостовых и паромных переправ. Из материальной части парка собирают мосты грузоподъемностью 60 т и 20 т и паромы от 20 до 170 т. Согласно руководству 1965 года основными перевозными паромами являлись 40, 60, 80, 110 и 150 тонные. Руководством 1981 года основными паромами были определены паромы 60-т паром понтонного отделения и взводный 170-т паром, в их число также входят 40, 80 и 130 тонные паромы. Грузоподъемность паромов определяется из расчета грузоподъемности речного звена 20 т и берегового 10 т.
В отличие от прежних парков на отдельных плавучих опорах, в ПМП паромно-мостовые конструкции выполнены в виде плавучих лент и складных четырехпонтонных звеньев составляющих готовый участок моста или парома перевозимого на одном понтонном автомобиле и обслуживаемого расчетом из двух понтонеров, не считая водителя понтонного автомобиля. В парке отсутствуют пристани, которые заменяют береговые звенья и аппарели на речных звеньях. В качестве проезжей части используется палуба понтонов.
Характеристика мостов из комплекта парка ПМП
60-т мост:
предельная длина моста 227 м;
ширина проезжей части 6.53 м;
расчет понтонеров 102 чел.;
расчет водителей 34 чел.;
время на наводку 30 мин.
20-т мост:
предельная длина моста 382 м;
ширина проезжей части 3.29 м;
расчет понтонеров 102 чел.;
расчет водителей 34 чел.;
время на наводку 50 мин.
Характеристика паромов из комплекта парка ПМП
40-т паром:
количество паромов из парка 16 шт.;
количество речных звеньев 2 шт.;
длина парома 13.50 м;
время сборки парома 8 мин.
60-т паром:
количество паромов из парка 10 шт.;
количество речных звеньев 3 шт.;
длина парома 29.25 м;
время сборки парома 10 мин.
80-т паром:
количество паромов из парка 8 шт.;
количество речных звеньев 4 шт.;
длина парома 27.00 м;
время сборки парома 12 мин.
110-т паром:
количество паромов из парка 4 шт.;
количество речных звеньев 5 шт.;
количество береговых звеньев 1 шт.;
длина парома 39.25 м;
время сборки парома 1315 мин.
130-т паром:
количество паромов из парка 4 шт.;
количество речных звеньев 4 шт.;
длина парома 27.00 м;
время сборки парома 12 мин.
110-т паром:
количество паромов из парка 4 шт.;
количество речных звеньев 5 шт.;
количество береговых звеньев 1 шт.;
длина парома 39.25 м;
время сборки парома 1315 мин.
130-т паром:
количество паромов из парка 4 шт.;
количество речных звеньев 6 шт.;
количество береговых звеньев 1 шт.;
длина парома 46.00 м;
время сборки парома 1315 мин.
150-т паром:
количество паромов из парка 4 шт.;
количество речных звеньев 7 шт.;
количество береговых звеньев 1 шт.;
длина парома 52.75 м;
время сборки парома 1620 мин.
170-т паром:
количество паромов из парка 4 шт.;
количество речных звеньев 8 шт.;
количество береговых звеньев 1 шт.;
длина парома 59.50 м;
время сборки парома 1620 мин.
Организация парка ПМП
Парк содержится и обслуживается понтонным батальоном и организационно делится на две части (роты), каждая из которых обеспечивает самостоятельное оборудование мостовых и паромных переправ.
В Советской Армии понтонно-мостовые батальоны входили в состав понтонно-мостовых полков (по два батальона в полку) или были отдельными. В каждой мотострелковой (танковой) дивизии в составе отдельного инженерно-саперного батальона была своя понтонная рота (полупарк).
Материальная часть парка (батальона) включает:
32 речных звена с понтонными автомобилями;
4 береговых звена с понтонными автомобилями;
2 выстилки с автомобилями;
12 буксирно-моторных катеров с автомобилями;
1 комплект вспомогательных принадлежностей.
Характеристика материальной части парка ПМП

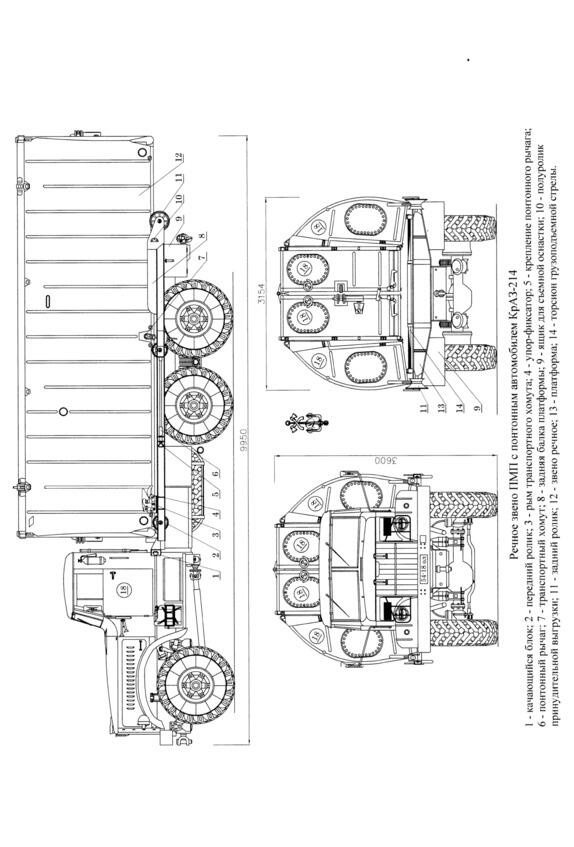

Речное звено с автомобилем КрАЗ-214:
вес 18960 кг;
длина 9950 мм;
ширина 3154 мм;
высота 3600 мм.
Речное звено раскрытое (сложенное):
вес 6790 (6790) кг;
длина 6910 (6910) мм;
ширина 8090 (3154) мм;
высота 1110 (2277) мм.
Береговое звено с автомобилем КрАЗ-214:
вес 19240 кг;
длина 9200 мм;
ширина 3154 мм;
высота 3600 мм.
Береговое звено раскрытое (сложенное):
вес 7250 (7250) кг;
длина 5911 (5911) мм;
ширина 7186 (3150) мм;
высота 1024 (2277) мм.
Автомобиль речного (берегового) звена КрАЗ-214:
вес 12170 кг;
длина 8850 мм;
ширина 3150 мм;
высота 2880 мм.
двигатель дизельный двухтактный ЯМЗ-206Б (ЯАЗ-М206Б);
рабочий объем двигателя 6970 куб. см.;
мощность двигателя при 2000 об/мин 205 л.с.
Выстилка с автомобилем КрАЗ-214:
вес 18530 кг;
длина 9900 мм;
ширина 3150 мм;
высота 2850 мм.
Выстилочный автомобиль КрАЗ-214:
вес 13170 кг;
длина 9900 мм;
ширина 3150 мм;
высота 2850 мм.
Выстилка:
вес 2670 кг;
длина 11700 мм;
ширина 2986 мм;
высота 75 мм.
Материальная часть парка ПМП
Речное звено
Речные звенья предназначены для образования речной части моста или парома и в раскрытом состоянии образовывает готовый участок 60-т моста длиной 6.75 метров. В парке Н2П или ТПП
Речное звено состоит из четырех понтонов (двух крайних и двух средних), понтонных механизмов и устройств, межпонтонных механизмов и устройств и съемной оснастки. Если опять же сравнить с прежними парками, то в ПМП четыре понтона, у которых палуба является проезжей частью перевозятся на автомобиле, то до него требовалось 4 автомобиля для перевозки понтонов и как минимум один-два автомобиля для перевозки прогонов и настила.
