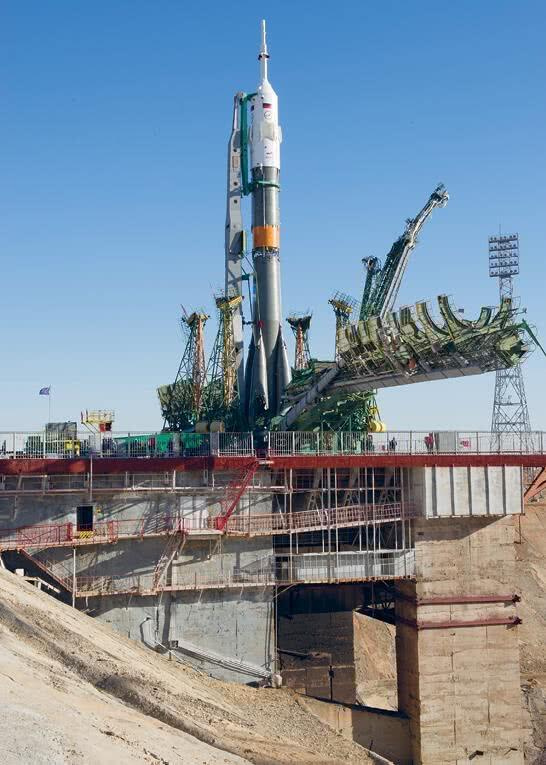

«Гагаринский» стартовый комплекс на космодроме Байконур (фотография Андрея Шелепина /ЦПК)
Кажется, что всё просто, но в действительности комплекс представляет собой средоточие тысяч хитроумных высокотехнологических систем, которые требуют постоянного присмотра со стороны специалистов. И только в этом случае он работает как часы.
Как устроен корабль «Союз»?
Корабль «Союз» состоит из трех частей. Если смотреть сверху вниз, то они расположены следующим образом. Наверху бытовой отсек. Под ним спускаемый аппарат, в котором космонавты находятся при выведении корабля в космос и при возвращении домой. Еще ниже приборно-агрегатный отсек.
Когда «Союз» устанавливают на ракету, его накрывают головным обтекателем. На самом головном обтекателе находится довольно высокая башенка системы аварийного спасения с твердотопливными двигателями увода. Она нужна для того, чтобы в случае аварии ракеты на старте или в первые минуты полета сорвать корабль с носителя и увести куда-нибудь подальше. Через две минуты после старта башенка и обтекатель сбрасываются, и, если авария произойдет после этого, то от ракеты отделится весь корабль, который пойдет сквозь атмосферу по баллистической траектории, разделится в полете на отсеки, спускаемый аппарат выпустит парашют и приземлится по штатной схеме.
Как устроены отсеки? В спускаемом аппарате, который по форме напоминает фару старинного автомобиля, находятся три кресла экипажа, а также всё оборудование, необходимое для управления кораблем. Тут же размещены системы телевизионной и радиосвязи, аккумуляторы. Есть два иллюминатора, которые позволяют нам видеть происходящее снаружи. Кроме того, в аппарате хранится аварийный запас на случай нештатной посадки где-нибудь в отдаленном районе, куда спасатели не смогут сразу добраться. Космонавты могут управлять движением спускаемого аппарата при входе в атмосферу для этого он снабжен жидкостными двигателями, которые поддерживают правильную ориентацию. Для приземления используются парашюты и твердотопливные двигатели мягкой посадки, которые срабатывают в последнюю секунду перед касанием земли.
Как устроены отсеки? В спускаемом аппарате, который по форме напоминает фару старинного автомобиля, находятся три кресла экипажа, а также всё оборудование, необходимое для управления кораблем. Тут же размещены системы телевизионной и радиосвязи, аккумуляторы. Есть два иллюминатора, которые позволяют нам видеть происходящее снаружи. Кроме того, в аппарате хранится аварийный запас на случай нештатной посадки где-нибудь в отдаленном районе, куда спасатели не смогут сразу добраться. Космонавты могут управлять движением спускаемого аппарата при входе в атмосферу для этого он снабжен жидкостными двигателями, которые поддерживают правильную ориентацию. Для приземления используются парашюты и твердотопливные двигатели мягкой посадки, которые срабатывают в последнюю секунду перед касанием земли.

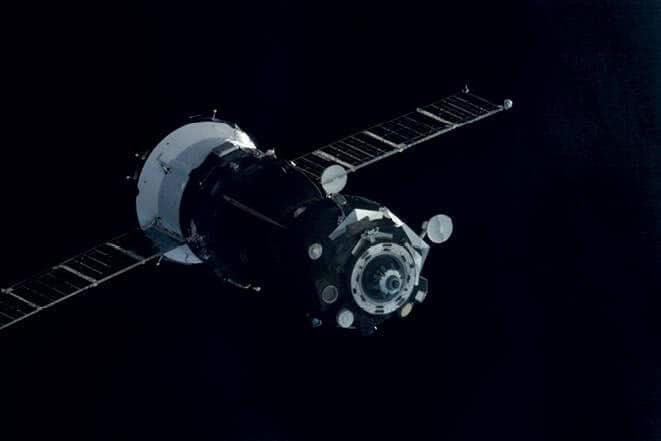

Космический корабль «Союз МС-04» в полете
Шарообразный бытовой отсек герметичен и остается частью корабля всё время пребывания на орбите; сбрасывается он перед входом в атмосферу. В его верхней части находится узел для стыковки с Международной космической станцией; в нем есть сквозной люк для перехода из корабля на станцию. Бытовой отсек может использоваться как шлюзовая камера при выходе в открытый космос; в нем имеется специальный люк, через который мы попадаем в корабль, когда он в составе ракеты ожидает запуска на стартовой площадке. То есть в бытовой отсек мы входим в корабль еще на Земле перед стартом, а при необходимости можем выходить из него в космосе. Рядом со стыковочным агрегатом находится окно-блистер, который можно использовать при ручной стыковке. С внешней стороны отсека смонтированы антенны радарной системы, которая помогает приблизиться к станции или другому космическому кораблю. Кроме того, в бытовом отсеке размещены системы жизнеобеспечения, пульт управления, предметы гигиены.

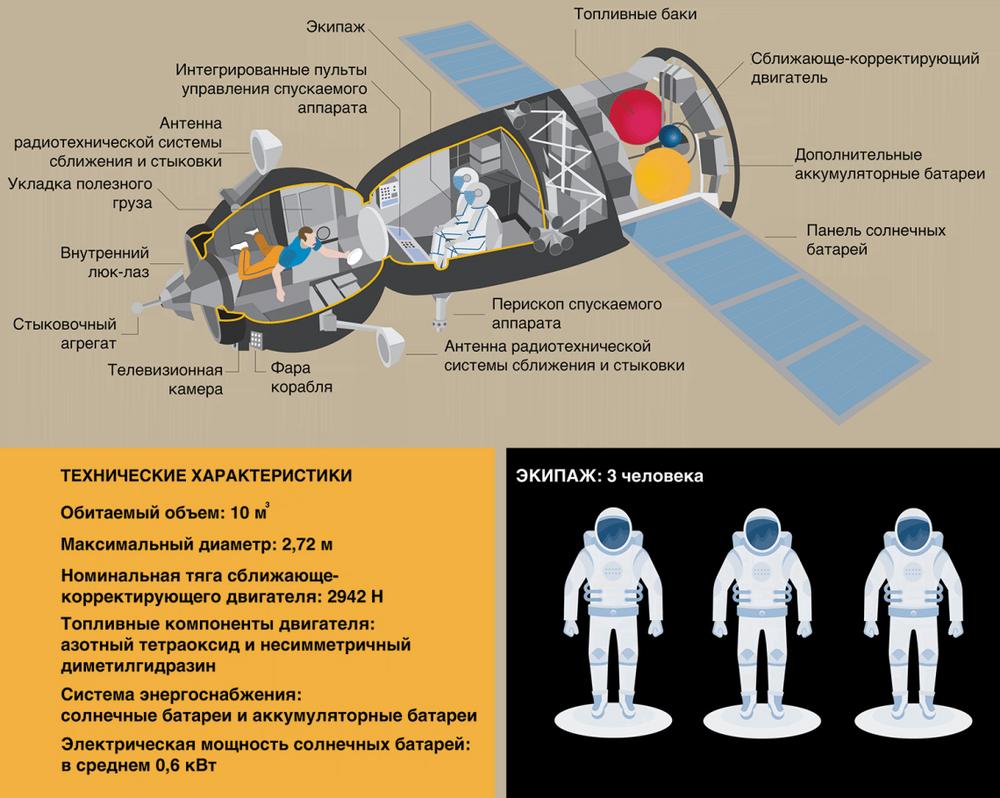

Устройство космического корабля «Союз МС
Приборно-агрегатный отсек присоединен к спускаемому аппарату снизу с помощью открытой ферменной конструкции. На ней расположены устройства для разделения отсеков, радиоантенны, разъемы для подключения наземного оборудования перед запуском и баллоны, которые снабжают нас кислородом. Верхняя часть приборно-агрегатного отсека похожа на большой барабан, она герметична и заполнена инертным газом. Туда конструкторы поместили стойки с радиооборудованием, телеметрическими системами, аккумуляторами и блоками электропитания, модулями управления терморегулированием, движением и ориентацией корабля в пространстве. В нижней негерметичной части приборно-агрегатного отсека располагается двигательная секция, в которой находятся топливные баки, ракетные двигатели управления ориентацией, сближающе-корректирующий двигатель и радиаторы, предназначенные для сброса избыточного тепла излучением в космическое пространство. Кроме того, на приборно-агрегатном отсеке закреплены панели солнечных батарей, которые под головным обтекателем сложены, а раскрываются после выхода на орбиту.
