Пример 1.38. Структура строения глубоководной губки Исследования, проведенные в Bell Labs в 2005 году, показали, что скелет тропической глубоководной губки Euplectellas имеет очень прочную структуру, которую можно использовать в широком диапазоне, от создания новых материалов на наноуровне до современных архитектурных сооружений.
Скелет губки чрезвычайно прочен и гибок и противостоит воздействию хищников. Он состоит из пучков стекловолокон, тоньше человеческого волоса, скрепленных органическим клеем.

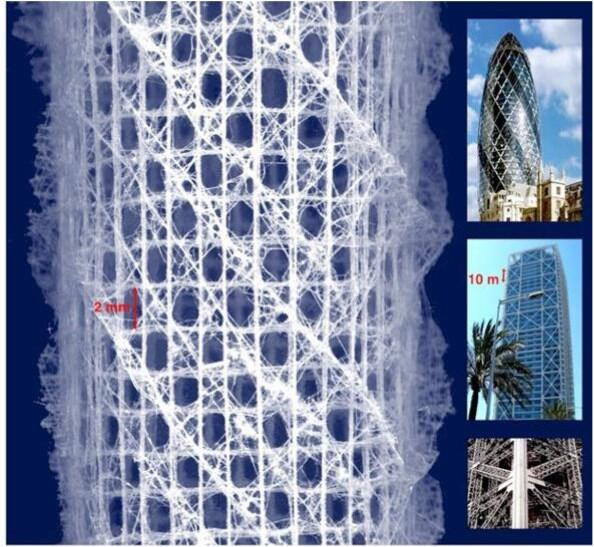

Структурные детали скелета морской губки соответствуют инженерным принципам, используемым в конструкциях зданий, таких как Swiss Re Tower в Лондоне, отеле De Las Artes в Барселоне и Эйфелевой башне в Париже. На рис. 1.39 показано сравнение в масштабе 1:1000.
Структура скелета губки состоит из волокон, скрепленных в виде решетки, укрепленные другими волокнами крест - накрест, расположенными по диагонали в обоих направлениях в дополнительных квадратах. Внешняя часть структуры укреплена «горными хребтами», препятствующими разрушению.
Рис. 1.39. Структура скелета глубоководной губки
Пример 1.39. Дом листья подорожника

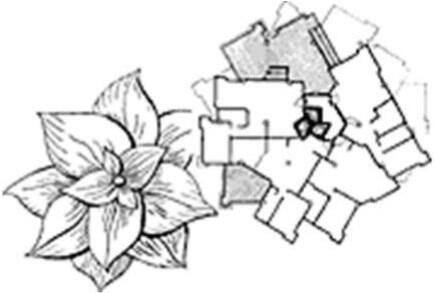

Архитектура 3 - этажного дома (рис. 1.40) повторяет спиралевидное расположение листьев подорожника, обеспечивающее лучшую освещенность солнцем.
Рис. 1.40. Дом листья подорожника
Пример 1.40. Крыша цветок
Мир живой природы динамичен. В зависимости от времени суток, т.е. освещенности, открываются или закрываются лепестки таких цветов, как цирконий, мак, шиповник и др. Перед переменой погоды меняют свою пространственную форму листья клевера, папоротники и др. В биологии такие движения называют обратимыми, а в архитектуре трансформациями.

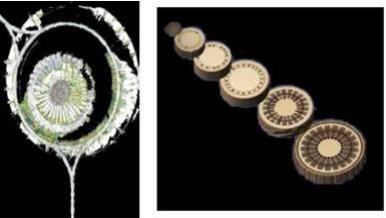

По аналогии с закрыванием и открыванием лепестков цветка группой архитекторов создан проект крыши стадиона в Киеве в виде цветка, лепестки которого поднимаются и опускаются в зависимости от погоды (рис. 1.41).
Рис. 1.41. Крыша цветок
Пример 1.41. Дышащая стена

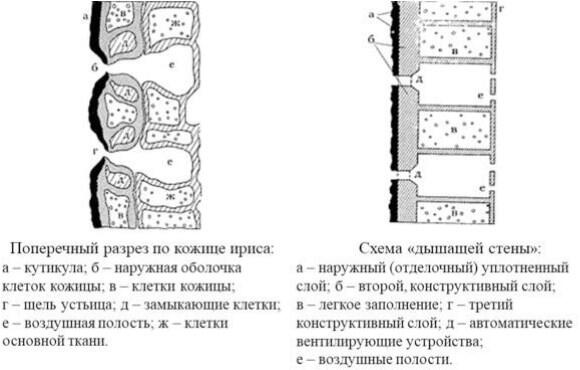

По аналогии с кожицей ириса создали «дышащую стену» (рис. 1.42).
Рис. 1.42. «Дышащая стена»
Пример 1.42. Надувные палатки

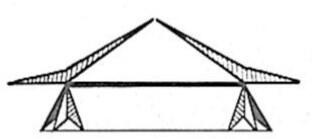

Использование свойства расширения воздуха или каких - либо смесей газов при нагревании создает возможность автоматического регулирования микроклимата в пневматических сооружениях. Эффект увеличения изоляции может дать автоматическое увеличение толщины двухслойного покрытия надувных оболочек при нагреве и уменьшение толщины при охлаждении. Используя эту идею, архитектор Ю. Лебедев предложил проект - идею туристического городка. Надувные палатки, саморегулирующие солнечную радиацию (рис.
Пример 1.42. Надувные палатки
Использование свойства расширения воздуха или каких - либо смесей газов при нагревании создает возможность автоматического регулирования микроклимата в пневматических сооружениях. Эффект увеличения изоляции может дать автоматическое увеличение толщины двухслойного покрытия надувных оболочек при нагреве и уменьшение толщины при охлаждении. Используя эту идею, архитектор Ю. Лебедев предложил проект - идею туристического городка. Надувные палатки, саморегулирующие солнечную радиацию (рис.
1.43). Наверху показан общий вид туристического городка, а внизу взаимодействие формы и солнечных лучей (разрез палатки) 19 .
Рис. 1.43. Надувные палатки
Пример 1.43. Ресторан раковина

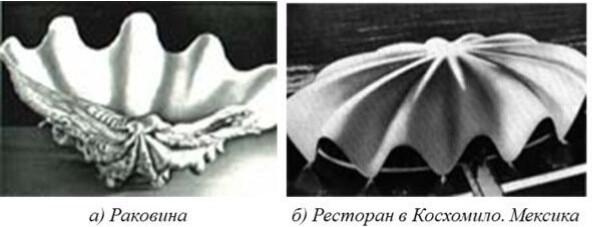

По аналогии с формой раковины мексиканский архитектор Ф. Кандела спроектировал ресторан в Косхомило в Мексике (рис. 1.44).
Рис. 1.44. Ресторан раковина

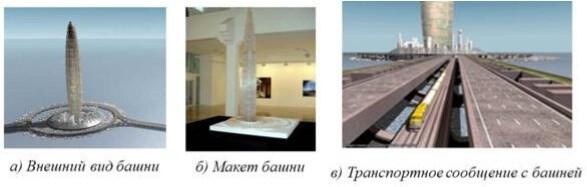

Пример 1.44. Вертикальный бионический город - башня (Vertical city bionic tower) Испанские архитекторы, супруги Хавьер Пиоз (Javier Pioz) и Мариа Роза Сервера (Maria Rosa Cervera) спроектировали башню - город по аналогии с кипарисом. Дом в 300 этажей и высотой 1228 метров для ста тысяч человек (рис. 1.45).
Рис. 1.45. Вертикальный бионический город - башня
Вот, что говорит Хавьер Пиоз: «Наша башня не небоскреб. Не закрытое со всех сторон здание, как нынешние, стенами, а, по сути, открытое, в ажурной оболочке из множества стальных и алюминиевых элементов - мембран и стекол под разными углами крепления. Воздух и свет легко проникают во внутренние строения башни. Сама она в форме вытянутого эллипса, диаметр самой широкой его части 166 на 133 метра. Нет и этажей в нашем понимании, потому что тысяча метров высоты это не 10 стометровых зданий, поставленных друг на друга. Такое ни один фундамент не выдержит, а сила ветра и малейшее землетрясение опрокинут его.
Бионика подсказала нам, что и как надо делать. Механизм роста, точнее, набора высоты, мы позаимствовали у деревьев. У кипариса в первую очередь (рис. 1.46). Его зеленая часть состоит из мелких чешуйчатых мембран, сквозь которые проходит ветер любой силы, а он и не шелохнется. Его корневая система заглублена всего на 50 сантиметров, но невероятно разветвлена и по своему строению напоминает губку. С каждым новым сантиметром ствола появляется, уходя чуть в сторону от уже существующего, новый отросток корня.
Рис. 1.46. Строение кипариса
Попробуйте сбить или выкорчевать кипарис потребуются невероятные усилия (рис. 1.47).
Рис. 1.47. Фундамент башни
