в. Помимо обычного пользователя в системах обычно есть привилегированный пользователь SuperUser, который имеет права на изменение конфигурации системы. В системе аудиоплеера такой пользователь может обновить модули UpdatePluginsList. Обновление включает в себя удаление DeletePlugin, установку InstallPlugins и просмотр списка доступных на сервере CheckPluginsList.

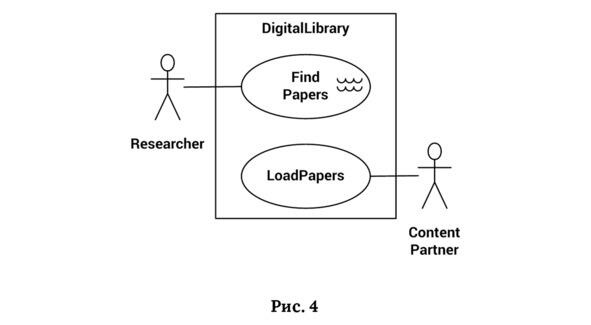

2.6. Рассмотрим электронную библиотеку научных работ, представленную на рис. 4.
а. Поясните, каким образом используется электронная библиотека. Перечислите актеров и варианты использования.
б. Укажите, что аналитик Analyst принимает участие в индексировании статей, выполняемом в процессе их загрузки бизнес-партнером ContentPartner.
в. Предоставьте возможность исследователю Researcher использовать расширенный поиск AdvancedSearch, который позволяет указать другие параметры поиска в FindPapers.
г. Укажите, что все варианты использования преследуют цели уровня пользователя (user goal) системы. Указание. Уровни целей1 не входят в стандарт UML2.
г. Укажите, что все варианты использования преследуют цели уровня пользователя (user goal) системы. Указание. Уровни целей1 не входят в стандарт UML2.
2.7. Клиент Client выполняет операции над своими счетами в банке Bank, используя банкомат ATM в рамках абстрактного варианта использования PerformOperation, который включает информирование об услугах в варианте использования InformAboutServices. Для выполнения операций ATM обращается к платежной системе PaymentSystem.
а. Перечислите основных и вспомогательных акторов системы ATM. Какие из них взаимодействуют с системой в варианте использования PerformOperation?
б. Отразите в модели вариантов использования, что клиенты могут только выполнять операции по получению наличных, в то время как клиенты BankCustomers банка, владеющего банкоматом, могут также оплачивать услуги из списка, предоставляемого банком Bank. При этом сценарии оплаты услуг и получения наличных отличаются между собой, но следуют общему сценарию выполнения операций.
в. Добавьте возможность получения наличных как в валюте счета, так и в другой валюте. При этом в обоих случаях банкомат запрашивает у клиента Client подтверждение на списание средств в валюте счета по курсу банка Bank.
2.8. Во время подготовки данных для морфологического модуля лингвист Linguist взаимодействует с системой подготовки данных MorphoDPS с целью изменения данных ModifyData. Кроме того, для проверки целостности модифицируемых данных лингвисты могут компилировать данные Compile. Компиляция также включает в себя экспорт данных ExportData в формат, понимаемый компилятором. Каждую ночь сервер сборки приложения BuildServer компилирует данные Compile.
а. Добавьте в систему программиста Programmer, которому доступны те же возможности, что и лингвисту. Кроме того, он может экспортировать данные ExportData для отладки подсистемы компиляции данных.
б. Укажите, что для повторного использования словаря, который хранится на сервере данных морфологии, модуль семантики Semantics может взаимодействовать с системой подготовки данных морфологии в варианте использования ExportWordList.
в. Добавьте функции изменения данных: добавление, изменение и удаление слова.
г. Добавьте в модель возможность при изменении данных в некоторых случаях проверять целостность данных перед сохранением в систему.
д. Будет ли проверяться целостность данных при удалении слова? Ответ поясните.
2.9. Инкассатор Cashier и заправщик Loader занимаются обслуживанием автомата с газировкой. В обязанности инкассатора входит сбор денег CollectCash, а заправщик загружает в автомат баллоны с водой ChangeWater и газом ChangeGas.
а. Выделите в модели общий сценарий обслуживания, который включает авторизацию в системе обслуживания автомата и завершение сессии обслуживания.
б. Укажите, что автомат также может быть заправлен сиропом.
в. В каком случае инкассатор может загрузить в автомат баллон с водой? Ответ поясните.
г. Отразите в модели, что инкассатор может наблюдать за автоматом через Интернет с помощью встроенной видеокамеры с включением по сигналу датчика присутствия здания. Решение поясните.

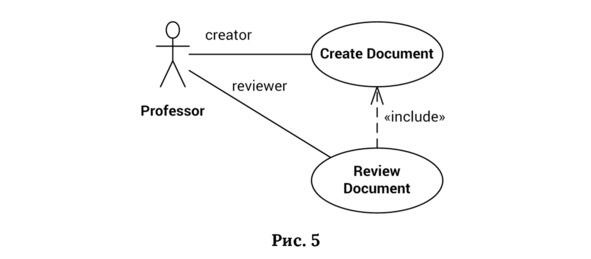

2.10. Первоначальная модель загрузки CreateDocument и проверки документов ReviewDocument преподавателем Professor учебного заведения приведена на рис. 5.
а. Добавьте преподавателю возможность создавать курсы, как по шаблону, так и повторяя курс прошлого года.
б. Покажите на диаграмме, что у преподавателя есть три возможности проверки документа: с помощью мастера GuidedReview, совместно со студентом JointReview, и простое ревью BasicReview. При этом студенты сами могут загружать документы Upload и регистрироваться Enroll на курс.
в. Добавьте в модель ассистента преподавателя TA так, чтобы он обладал всеми обозначенными выше возможностями преподавателя, но не мог создавать курсы. При этом студент может быть ассистентом, но не преподавателем.
§3. КООПЕРАЦИИ И ВЗАИМОДЕЙСТВИЯ КЛАССОВ
ОСНОВНЫЕ ПОНЯТИЯ
§3. КООПЕРАЦИИ И ВЗАИМОДЕЙСТВИЯ КЛАССОВ
ОСНОВНЫЕ ПОНЯТИЯ
Структурированным классификатором (structured classifier) называется классификатор, который может включать соединители, связывающие содержащиеся в классификаторе свойства. Структурированные классификаторы определяют контекст для соединителей и позволяют описать связи между экземплярами, возникающие во время выполнения системы.
