Напор насоса, рассчитанный, по приведенной выше формуле Эйлера:
представляет собой разницу между напором
во всасывающей
и нагнетательной линиях
Технологические схемы обвязки насосов
Для комплектации отечественного насосного оборудования рекомендуется использовать торцовые уплотнения и системы их обвязки российских фирм-производителей Анод и Герметика. Отметим, что специалистами Герметики была выпущена монография «Уплотнения и уплотнительная техника».
Проектирование теплообменного аппарата необходимо заказать у конструктора статического оборудования, а для разработки технологической схемы привлечь технолога проектного института.
Описание работ по проектированию блоков нефтяных аппаратов на современном уровне подробно изложено в работе [1].
Проектирование объектов нефтепереработки в целом приведено в работе [2].
Монтажная компоновка может быть выполнена с привлечением специалиста по монтажной компоновке (трассировка труб, ориентация арматуры и КИПиА и др.) или конструкторами по насосам. Для этого необходимо знать нормы проектирования технологических трубопроводов и требования к компоновке технологических объектов нефтеперерабатывающих заводов.
Схемы обвязки современных торцовых уплотнений разрабатывают на основании приведенных данных в переведенном на русский язык стандарте ГОСТ 32600 (оригинальный стандартAPI610).
Технологическая схема обвязки насоса и насосного агрегата проектируется по нормам и правилам, по которым проектируются технологические схемы для нефтеперерабатывающих установок. Разработка схемы может быть выполнена вручную или, возможно, с использованием специальных программ, например, HYSYS, используемой для расчета технологических схем нефтепереработки (в этом случае насосный агрегат проектируется как блочная установка).
Технологическая схема должна выполняться отдельным документом и прикладываться в комплект документации к системе обвязки торцового уплотнения (со схемой автоматизации).

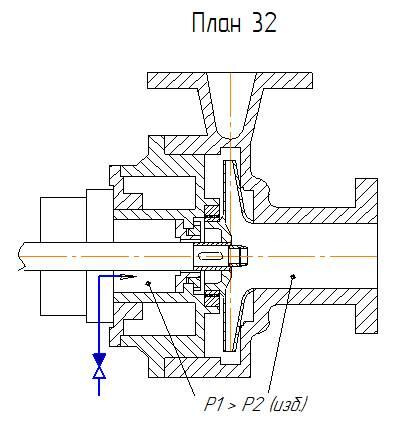

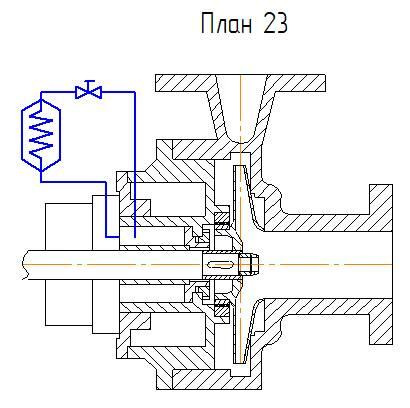

Одинарные торцовые уплотнения не комплектуются системой обвязки как таковой. В сальниковую камеру торцового уплотнения из нагнетательного патрубка насоса по трубопроводу подается жидкость для поддержания давления по плану 21, и с обеспечением циркуляции импеллером по схемам планов из ГОСТ 32600:
Защитная жидкость может подаваться на одинарное уплотнение с внешней линии:

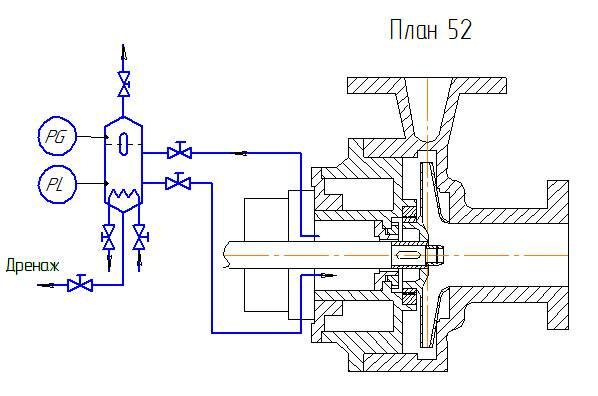

план 52

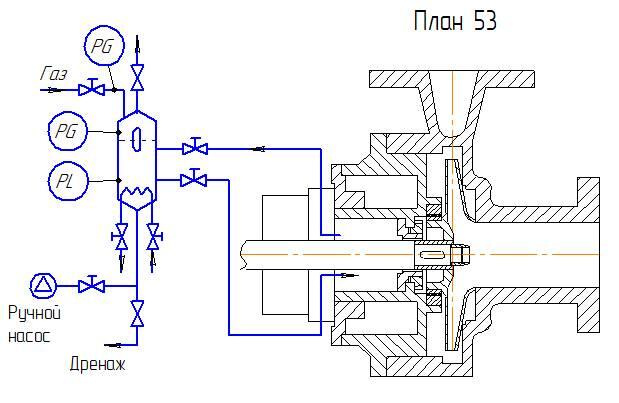

план 53
Схема автоматизации системы обвязки уплотнения определяется применяемым планом и теплообменным аппаратом с его комплектацией.
Теплообменные аппараты являются статическим технологически оборудованием в составе насосного агрегата. В этом случае насосный агрегат можно рассматривать как насосную установку в блочном исполнении на общей раме с монтажом насоса, электродвигателя, технологических трубопроводов. Трубопроводы необходимо проектировать (трассировка и конструкция) в соответствии с нормами на технологические трубопроводы вне зависимости от того, указаны трубопроводы насосных агрегатов в ГОСТ на технологические трубопроводы или нет так как это формальная проблема.
Теплообменные аппараты могут быть различных конструктивных исполнений в зависимости от применяемого плана.
Теплообменник является кожехотрубным аппаратом, вариант конструктивного исполнения может быть со спиральным внутренним змеевиком.
Теплообменник проектируется по нормам на аппараты до 21МПа и поставляется с полным комплектом документации по ГОСТ. Чертеж на теплообменный аппарата должен быть выполнен так же, как принято выполнять и оформлять чертежи на теплообменные аппараты нефтепереработки с указанием главного вида, всех видов, разрезов, сечений, таблицы технической характеристики, таблицы штуцеров. К теплообменнику может быть приложен теплогидравличекий расчет, выполненный методом конечных элементов в специальном программном пакете или другим способом (вручную).
КИПиА измеряют отклонение параметров циркулирующей жидкости в непрерывном режиме, при необходимости выдается сигнализация и задержка отключения для перехода на резервный агрегат. Интерфейс RS-485.
