1.4.4. Формирование принципов действия технической системы
После того как технически реализуемая потребность человека конкретизирована множествами функций, свойств, функциональных структур разрабатываемой ТС, начинается новый этап формируется разнообразие принципов действия ТС, каждый из которых должен отражать главную идею функционирования ТС, определяющую потенциальную эффективность и уровень конкурентоспособности ТС в целом. В иерархии описаний ТС их принципы действия имеют особое значение, так как, с одной стороны, представляют ТС на довольно высоком уровне абстракции, позволяющем генерировать множество качественно различных принципов действия; с другой стороны, каждый из принципов действия обладает достаточной конкретностью, чтобы оценить их реализуемость в технических решениях.
Принцип действия любой ТС можно представить в виде ориентированного графа, вершинами которого являются свойства элементов или подсистем ТС, а ребрами потоки преобразований энергии, вещества и информации в ТС и окружающей среде. Составные части графа, в сущности, являются эффектами и явлениями. В зависимости от ТС их принципы действия могут включать физические, химические, биологические, геометрические, физико-химические, биохимические и другие эффекты или явления.
Иными словами, принцип действия ТС это причинно-следственные преобразования энергии, вещества и информации в элементах их потока (эффектах и явлениях), связанных на основе одинаковых качественных и точных или близких (по диапазону) значений количественных свойств (параметров) элементов потока.
В современном естествознании37 эффектом называют конкретную, идентифицируемую, измеряемую, устойчивую и потенциально многократно повторяемую причинно-следственную связь, качественно и/или количественно фиксирующую новое свойство объектов вещественно-полевой природы, проявляющееся во взаимодействии их с внешней средой, либо существующие взаимосвязи отдельных свойств в форме теоретических или эмпирических математических соотношений величин.
Различают физические (механические, электрические, магнитные, оптические, тепловые, звуковые, атомные) явления, химические явления (химические реакции), биологические явления, происходящие с живыми организмами.
Эффекты принято разделять на естественно-научные (ЕНЭ) и научно-технические, или научно-технологические (НТЭ). Первые отражают законы и закономерности, имеющие феноменологический характер (например, нагревание проводника при прохождении по нему электрического тока), либо фиксируют взаимосвязи показателей (величин), фигурирующие в их определениях (например, зависимость давления от силы). ЕНЭ рассматриваются как неделимые, элементарные единицы. В отличие от них НТЭ представляют собой цепочки совместимых ЕНЭ, соответствующих типовым принципам действия ТС. Примеры НТЭ: электрический генератор, микрофон, лампа накаливания и др.38 Количество только физических ЕНЭ оценивают от нескольких тысяч до десятков тысяч, а физических НТЭ в сотни тысяч.
Примерно такие же оценки количества химических и биологических эффектов и явлений. Существенно меньше геометрических эффектов.

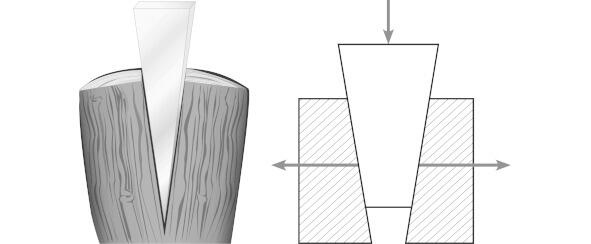

Рисунок 22. Плоский клин. Изменение направления движения и величины передаваемого усилия плоским клином

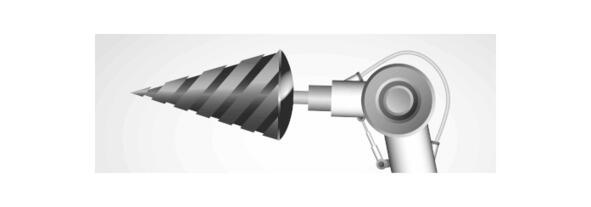

Рисунок 23. Винтовой клин
В качестве примеров химических эффектов можно привести группу распространенных эффектов, используемых, например, для преобразования вещества (изменения массы, концентрации, формы, фазового состояния, химических свойств и др.), химические транспортные реакции, сопровождающиеся переносом исходного твердого или жидкого вещества из одной температурной зоны в другую в результате образования и разложения промежуточных газообразных соединений39.
Пример биологического эффекта: ускорение созревания сыра достигается путем добавления готовых ферментов органических веществ белковой природы, являющихся катализаторами, или мутантных бактерий, продуцирующих большое количество этих ферментов.

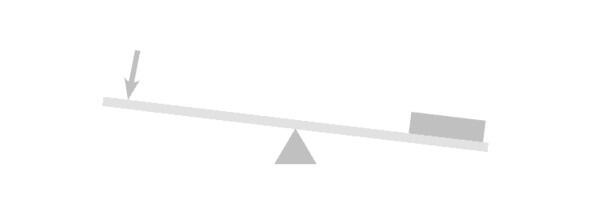

Рисунок 24. Простейший рычаг

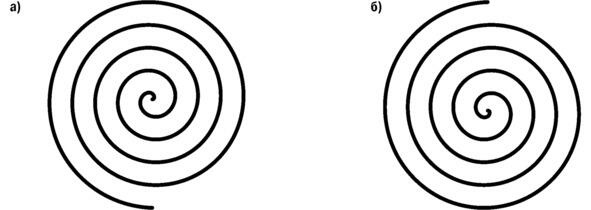

Рисунок 25. Спираль Архимеда: а правая (вращение против часовой стрелки); б левая (вращение по часовой стрелке)
