Однако могут быть трансформаторы, у которых зависимости З=f(S) проходят выше кривой минимума, нигде с ней не пересекаясь. Это показывает, что такие трансформаторы вообще не имеют экономической зоны использования, то есть их применение в данном случае нецелесообразно.
Рисунок 1.2

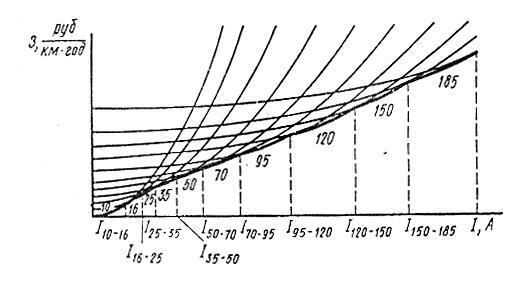

Зависимость приведенных затрат З от тока в линии I для различных сечений
1.1.2 Граничное значение экономической мощности, при которой целесообразен переход от одной номинальной мощности трансформатора Sном1 к большей Sном2:
где Kтр2 и Kтр1 стоимость трансформаторов, руб.; Т время включения трансформатора; cэх и cэк стоимость 1 кВтч потерь энергии холостого хода и короткого замыкания соответственно.
Обозначив в предыдущем выражении через ψ,
, то есть
, получим расчетное значение экономической мощности
Все величины под корнем для заданных сравниваемых трансформаторов с Sном1 и Sном21 известны. Значения cэх зависят от величины Т и района страны. Так как в большинстве случаев время включения трансформатора Т постоянно и равно 8760 ч/ год, то есть принимается, что трансформатор включен весь год, то величины зависят только от района страны.
1.1.3 Построенные номограммы экономических интервалов, представляющие собой по выражению прямые cэх = ƒ(ψ), разграничивают экономические области целесообразного применения трансформаторов различных мощностей. Кроме указанных наклонных прямых, горизонтальными прямыми ограничиваются зоны, допустимые по условиям нагрева.
Ориентировочно принято, что допустимая мощность по условиям нагрева Sдоп =(1,11,5)Sном. Зоны таких допустимых перегрузок на номограммах заштрихованы. Если точка с координатами () не попадает в заштрихованную зону, то выбор оптимальной мощности трансформатора определяется экономическими соображениями; если попадает, то условиями нагрева (рисунок Б.1-Б.3).
1.2 По перегрузочной способности
1.2.1 Выбор числа и мощности силовых трансформаторов может быть определен по перегрузочной способности и должен быть технически и экономически обоснованным, т. к. он оказывает существенное влияние на рациональное построении схем промышленного электроснабжения.
Наиболее часто ГПП промышленных предприятий выполняют двухтрансформаторными. Одно трансформаторные ГПП допустимы только при наличии централизованного резерва трансформаторов и при поэтапном строительстве ГПП. Установка более двух трансформаторов возможна в исключительных случаях: когда требуется выделить резко переменные нагрузки и питать их от отдельного трансформатора; при реконструкции ГПП; если установка третьего трансформатора экономически целесообразна.
Важной характеристикой силовых трансформаторов является их нагрузочная способность, представляющая собой совокупность допустимых нагрузок и перегрузок. Силовые трансформаторы выпускают с номинальной мощностью, которую они могут длительно пропускать при нормальных условиях: номинальном напряжении, номинальной частоте, номинальной температуре окружающей среды. В этом случае превышение температуры масла и обмоток над температурой окружающей среды не выходит за установленные пределы, а срок службы трансформатора соответствует экономически целесообразному. В действительности трансформаторы работают в условиях, отличных от номинальных. Нагрузка их меняется в течение суток и года, не постоянна и температура охлаждающей среды. Это приводит, как правило, к неиспользованию трансформаторов. Опыт эксплуатации показал, что трансформаторы могут быть без ущерба для нормального срока службы загружены в течение части суток (года) сверх номинальной мощности, если в другую часть рассматриваемого периода их нагрузка была меньше номинальной. Загрузка трансформатора сверх номинальной мощности называется перегрузкой.
1.2.2 Величину и длительность допустимых перегрузок, а также термический износ изоляции обмоток при перегрузках определяют для прямоугольных двухступенчатых или многоступенчатых графиков нагрузки, в которые необходимо преобразовать заданные и реальные графики нагрузки.
