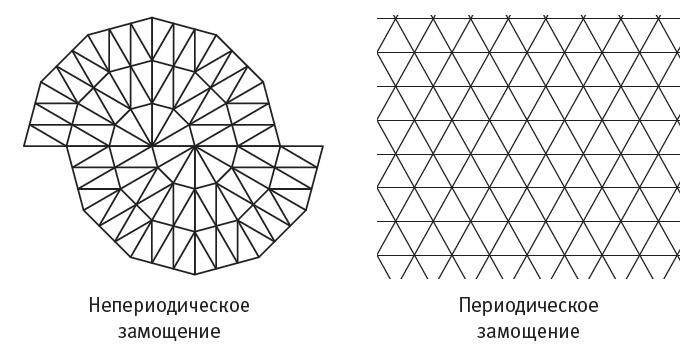

Треугольниками можно покрыть пол не периодически, если, например, расположить их в форме спирали, как показано на иллюстрации внизу слева. Однако из треугольников можно также выстроить периодическое замощение, показанное внизу справа. Поэтому треугольники не являются решением поставленной задачи.
Когда-то математики считали, что невозможно найти фигуру или комбинацию фигур, которая будет удовлетворять этим требованиям. Однако в 1964 году математик Роберт Бергер сконструировал корректный пример, в котором использовалось 20426 различных форм плиток. С течением времени другим удалось найти примеры с использованием намного меньшего числа плиток различной формы.

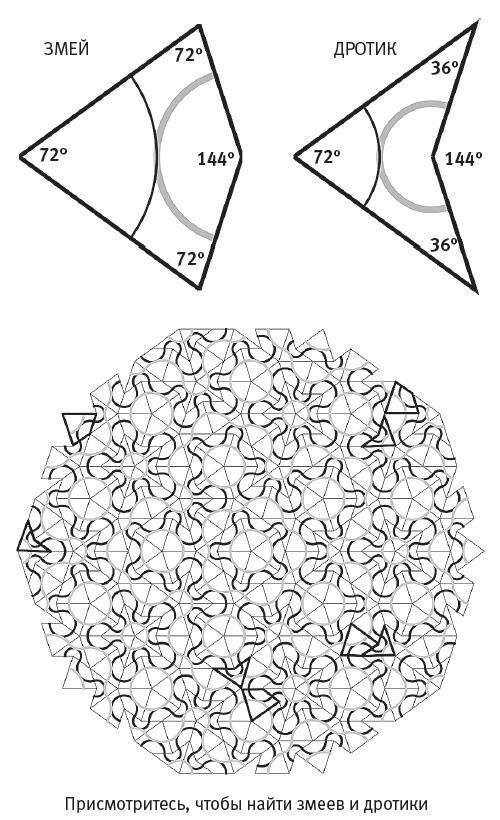

В 1974 году Пенроуз совершил большой прорыв, когда нашел решение задачи с использованием всего двух плиток разной формы, которые он назвал змеями и дротиками (kites и darts; см. вверху). На каждой из этих плиток нарисована дуга окружности, или лента. Пенроуз ввел правило, согласно которому две плитки можно прикладывать друг к другу сторонами, только если ленты на обеих сторонах общего ребра состыковываются. Следование этому правилу совмещения не позволяет плиткам складываться в какой-либо регулярно повторяющийся рисунок. Замощение, представленное выше, демонстрирует сложный рисунок, образуемый лентой, когда много змеев и дротиков прикладываются друг к другу в соответствии с пенроузовским правилом совмещения.
Филадельфия, октябрь 1981 годаВ статье Гарднера описывалось множество открытых Пенроузом удивительных особенностей его оригинальных замощений, а также их дополнительные свойства, открытые позднее его другом, математиком Джоном Конвеем из Кембриджского университета.
Конвею принадлежит бессчетное множество результатов в теории чисел, теории групп, теории узлов, теории игр и других фундаментальных областях математики. Например, именно он изобрел игру Жизнь знаменитую математическую модель (так называемый клеточный автомат), где реализуются некоторые аспекты самовоспроизводящихся машин и биологической эволюции.
Когда Пенроуз познакомил Конвея с новыми замощениями, тот пришел в абсолютный восторг. Он немедленно начал вырезать фигуры из бумаги и картона, складывая их и заполняя столы и все остальные поверхности своего жилища различными сочетаниями вырезанных фигур, чтобы изучить их свойства. Статья Гарднера в Scientific American включала многие из важных фактов, обнаруженных Конвеем, что помогло нам с Довом прояснить для себя некоторые на первый взгляд неочевидные свойства пенроузовских замощений.

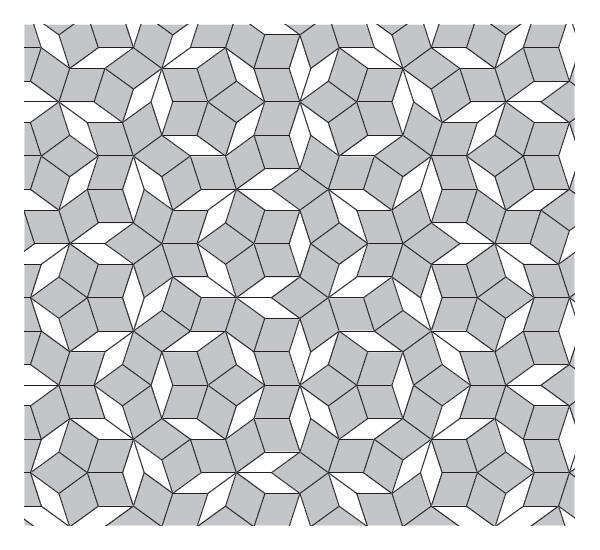

Читая другие статьи, мы узнали, что точная форма этих плиток неважна, покуда они соединяются друг с другом способом, эквивалентным змеям и дротикам. Версия, которую нам с Довом оказалось проще анализировать, состояла из пары ромбов широкого и узкого. Именно эти четырехугольники были использованы для создания замощения, изображенного на следующей странице.
Из одних только широких ромбов можно сложить периодический узор, равно как и из одних только узких. Также из различных комбинаций этих двух фигур можно получить другие периодические замощения.
Однако использование ромбов это еще не все. Чтобы полностью исключить возникновение периодичности, необходимо ввести некие правила совмещения. Один из возможных подходов состоит в том, чтобы использовать ленты по аналогии с теми, что придумал Пенроуз для своих змеев и дротиков, и установить правило, гласящее, что две плитки могут соединяться, только если на ребре, по которому они граничат, состыковываются их ленты.
Другой способ воспрепятствовать появлению обычного периодического рисунка состоит в замене прямых краев плиток кривыми или имеющими специальные выступы, подобно деталям пазла, это отлично иллюстрирует замечательный пример паркета из индивидуальных деталей, изображенный справа. В смысле взаимного расположения плиток этот деревянный паркет эквивалентен замощению из серых и белых ромбов. Единственное отличие состоит в том, что на деревянные плитки добавлены замки́. Они позволяют деталям соединяться друг с другом, как в пазле, и исключают возможность выложить ими какой-либо периодический узор.
Если вы впервые видите замощение Пенроуза, уделите немного времени его изучению и оцените свое первое впечатление. Как бы вы могли его охарактеризовать? Видите ли вы в нем упорядоченный или неупорядоченный узор? Если вам кажется, что плитки следуют друг за другом в упорядоченной последовательности, то как предсказать, какая плитка окажется следующей?
