Дома «Лотос» разрабатываются в трёх лучевой системе координат и представляют собой в плане более жёсткую конструкцию в виде трилистника. Трилистники в панельном исполнении хорошо известны. Преимущественно они представляют собой близкий к треугольной форме плана здания центр с лестнично-лифтовым узлом и с тремя ветвями повторяющими панельную структуру рядовых секций. Внутренние стены выполняются несущими.
В домах «Лотос», в отличии от известных конструкций трилистников, включая их крупнопанельное исполнения, в каждой из ветвей трилистника, несущими становятся наружные стены, которые выполняются криволинейными. Внутренне стены заменяются одним несущим ядром в каждой из трёх ветвей здания. В некоторых случаях добавляются несущие радиальные стены. При этом пролёт между криволинейными наружными стенами и ядром перекрывается круглой плитой и трапецеидально, опирающейся с одной стороны на ребро круглой плиты, а с другой на ядро ветви здания.
Таким образом, в домах «Лотос» основной несущей структурой секции являются три ветви здания с несущими криволинейными стенами и, объединяющая их, несущая конструкция лестнично-лифтового узла. Каждая из ветвей как бы три трубчатые конструкции со сложным контуром по периметру, с центральным ядром внутри, связанные жёстко криволинейным лестнично-лифтовым узлом. По сути вокруг ядра каждой ветки возникает трубчатая волнистая оболочка, которая может работать как цельная конструкция заменяющая внутренние стены сборных зданий построенных в декартовых координатах. Внутри этой оболочки, за исключением обязательного ядра, возникает свободная планировка. В некоторых случаях, при относительно небольшой этажности, смежные криволинейные стены не обязательно должны быть жёстко соединены между собой. Это определяется расчётом.
Как и в крупнопанельном варианте, сами по себе трилистники домов «Лотос» имеют развитый план, что придаёт конструкции большую жёсткость необходимую для восприятия горизонтальных нагрузок. Все конструкции в большинстве случаев индустриальные сборные, выполненные в объёмно-блочном или панельном варианте.
У конструкции домов «Лотос» есть резерв, это дополнительно устройство радиальных стен, если такая необходимость возникнет при расчёте высотных зданий. По крайней мере одна радиальная панель присутствует всегда как межквартирная перегородка. Существует и уникальная возможность создания между криволинейными стенами практически без опалубки монолитного железобетонного каркаса, что позволяет значительно увеличить этажность. Перекрытия, сопрягаемые с криволинейными стенами, легко могут быть выполнены из самых экономичных железобетонных круглых вспарушенных плит с рёбрами по контуру, работающими с распором.
В обычных условиях дома «Лотос» башенного типа, но есть возможность блокировки их в виде дуплексов даже высотных зданий. Тридцатиэтажные дома, в случае если лестнично-лифтовый узел освещён, а значит в центре нет малых квартир, так же блокируются. За счёт этого конструкция приобретает дополнительную жёсткость.
Таким образом конструкция домов «Лотос», по сравнению с секциями самых не дорогих крупнопанельных зданий, имеет более развитый план, более устойчивые стены, более эффективные перекрытия и нет навесных стен, с не несущим бетоном.

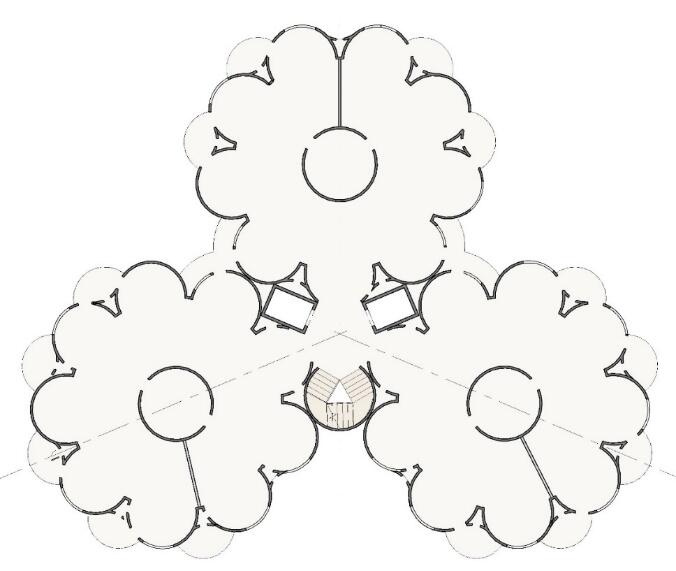

Рис. 3.1 Несущие стены домов «Лотос»,

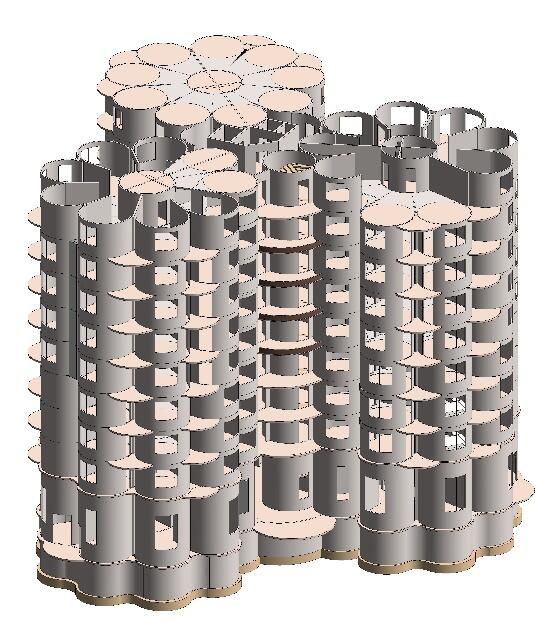

Рис. 3.2 Несущие конструкции домов «Лотос»,
В конструкции домов «Лотос», основные несущие стены криволинейные наружные стены как бы плавно становятся частично внутренними стена здания. Они могут быть в составе объёмных блоков или как сборные криволинейные стены в панельном варианте. Толщина этих стен определяется необходимой несущей способностью, требованиями звукоизоляции и пожарной безопасности.
Требования к звукоизоляции от внешнего шума, поскольку это наружные стены, обеспечиваются как бетоном стены, так и наличием утепляющего и фасадного слоя. Общепринятая минимальная толщина несущих стен, с точки зрения огнестойкости, у зданий повышенной этажности сто шестьдесят миллиметров. Является ли эта толщина обоснованной для наружных несущих стен, утеплённых со стороны улицы остаётся открытым вопросом, требующим изучения. Скорее всего она может быть для домов «Лотос» уменьшена, если это позволяет расчёт по несущей способности, поскольку стены наружные и, благодаря кривизне, более устойчивые.
