Дублирование может быть в виде второго, точно такого же, комплекта систем или подобных систем структурное дублирование. Часто в качестве дублирования используется альтернативную систему, выполняющую точно такую же или более общую функцию. Это вид функционального дублирования.
Пример 13.22. Автоматический выключатель
В электрических сетях имеется автоматические выключатели (рис. 13.5) на отдельные сети, например, на отдельные розетки или осветительные приборы. Отдельные автоматические переключатели имеются на сильные и слабые токи. Имеется отдельный автоматический переключатель на отдельные комнаты, на всю квартиру, на весь дом и т. д. Отдельные выключатели имеются на пробой по фазе или на короткое замыкание.

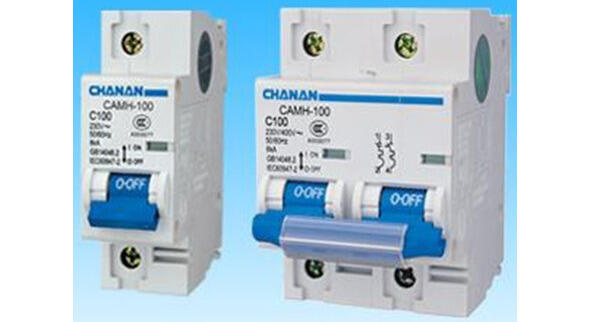

Рис. 13.5. Автоматический выключатель
Пример 13.23. Подводная лодка
В качестве примера избыточности рассмотрим подводную лодку, которая предназначена для уничтожения объекта противника, например, используя ракеты. Часть ракеты, которая осуществляет разрушение боеголовка, а еще более точно не вся боеголовка, а взрывчатое вещество (ВВ) это рабочий орган. Таким образом, для уничтожения объекта противника нужно только ВВ все остальное избыточно. В табл. 13.1 показаны значения стоимостей и веса подводной лодки, ракеты, боеголовки и их соотношения, на примере атомной подводной лодки класса «Вирджиниа» SSN-7746 (рис. 13.6), вооруженной крылатыми ракетами BGM-1097 (рис. 13.7). Стоимость боевой головки ракеты составляет 0,0004%, а вес боеголовки составляет 0,006%. Соотношение с ВВ будет еще меньшим!!
Таблица 13.1. Атомная подводная лодка класса Вирджиниа (SSN-774 class)
Рис. 13.6. Атомная подводная лодка SSN-774
Рис. 13.7. Крылатая ракета Tomahawk BGM-109
13.4. Закон проводимости потоков
13.4.1. Общее представление
Необходимым условием принципиальной работоспособности системы является проходпотоковвещества, энергии и информации к требуемому элементу системы.
Вещество, энергия и информация должны проходить от источника потока до требуемого элемента, совершая необходимые преобразования и выполняя соответствующие полезные функции.
Создание правильных потоков обеспечивает необходимую функциональность и работоспособность системы. Отсутствие хотя бы одного жизненно-важного потока делает систему не работоспособной.
13.4.2. Потоки
Поток может быть:
вещества;
энергии;
информации.
Поток веществаобеспечивает транспортировку вещества в различных агрегатных состояниях (например, в твердом, гелеобразном, жидком и газообразном) или объектов. Транспортировка веществ может осуществляться, например, по трубопроводам, с помощью конвейерной (транспортерной) ленты и т. п., а объектов с помощью транспортных средств, например, по железной дороге, с помощью автотранспорта, судов, самолетов, эскалаторов, транспортеров и т. д.
Энергетический потокдоставляет энергию от источника к требуемому элементу. Поток может, например, доставлять механическую, электрическую, оптическую, химическую, другие виды энергии, различные излучения и т. д.
Информационный поток обеспечивает проход информации от источника к требуемым элементам, например, от системы управления к органам управления и от них к системе управления. Информационный поток может осуществляться с помощью, например, проводов, по которым осуществляется передача информации, контроль и управление и всех видов беспроводной связи и т. д. Они могут распространяться различными путями: через печатные материалы, Интернет, радио и телевидение и т. д. Носителями информации является вещество и/или поле (энергия).
