Рабочий орган должен осуществить принцип действия.
Во внутреннем согласовании осуществляется минимальное согласование всех минимально необходимых частей, связей, потоков и параметров системы.
Преобразователь согласуется (подбирается) в соответствии с выбранным рабочим органом. Преобразователь должен обеспечить рабочий орган всеми необходимыми ему веществами, энергией и информацией для выполнения в соответствующем качестве и количестве для выполнения надлежащей работы, т. е. обеспечить работоспособность рабочего органа.
Преобразователи подбираются или разрабатываются в соответствии с их источниками или наоборот источники подбираются в соответствии с преобразователями.
Минимальное согласование проводится по функциям, структуре, соответствию структуры функциям и параметрам. Минимальное согласование позволяет учесть взаимосвязи и взаимовлияния. Таким образом, согласование бывает:
функциональное;
структурное;
функционально-структурное;
параметрическое.
13.5.2. Функциональное согласование
Функциональное согласование это согласование функций между собой. Оно осуществляется при формировании функциональной модели для синтеза новых систем.
Главная функция должна согласовываться с предназначением системы. Основные функции должны согласовываться с главной. Каждая из вспомогательных функций должна согласовываться с соответствующей основной функцией.
Примеры согласования главную функцию системы с предназначением, были представлены раньше (примеры 13.1 и 13.2).
Опишем согласование некоторых из основных функций с главной и вспомогательных с основными.
Пример 13.31. Телефон
Основная функция телефона преобразование получаемых и исходящих звуковых сигналов согласуется с главной функцией;
Вспомогательные функции например, иметь в памяти постоянные номера телефонов (адресная книга), определение номера звонившего и т. п.
Пример 13.32. Автомобиль
Основная функция автомобиля вращение колес согласуется с главной функцией перемещение объекта.
Вспомогательная функция обеспечение энергии для вращения колес согласуется с основной функцией вращение колес.
13.5.3. Структурное согласование
Структурное согласование это согласование элементов системы между собой. При этом выявляют их взаимосвязь и взаимовлияние друг на друга и на систему в целом, т. е. определяют соответствие этих элементов друг другу. Кроме того, согласовывают систему с надсистемой и внешней средой.
Пример 13.33.Телефон
В первом телефонном аппарате Антонио Меуччи (Antonio Meucci) микрофон и наушник были механически не связаны друг с другом и их подносили к уху и рту (рис. 13.8), поэтому он подходил для любого человека. Затем микрофон закрепили в корпусе, а наушник снимали и подносили к уху (рис. 13.9), поэтому такой аппарат подходил не каждому, так как одним нужно было дотягиваться до микрофона, а другим наклоняться к нему.
В дальнейшем, создали трубку и расстояние между микрофоном и наушником стали рассчитывать на среднестатистического человека (расстояние между ухом и ртом). Поэтому для кого-то эта трубка была слишком большой, а для кого-то слишком маленькой. Это типичный пример не согласованности параметров (размера трубки и расстояния ото рта до уха у каждого человека).
В современных телефонах эту проблему решили с помощью чувствительности микрофона и громкой связи или наушников и выносного микрофона.

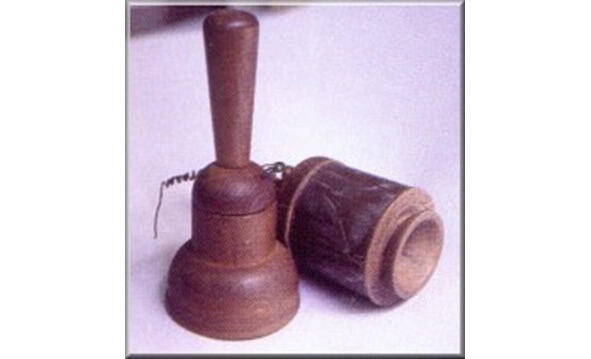

Рис. 13.8. Первый телефон Антонио Меуччи (Antonio Meucci)

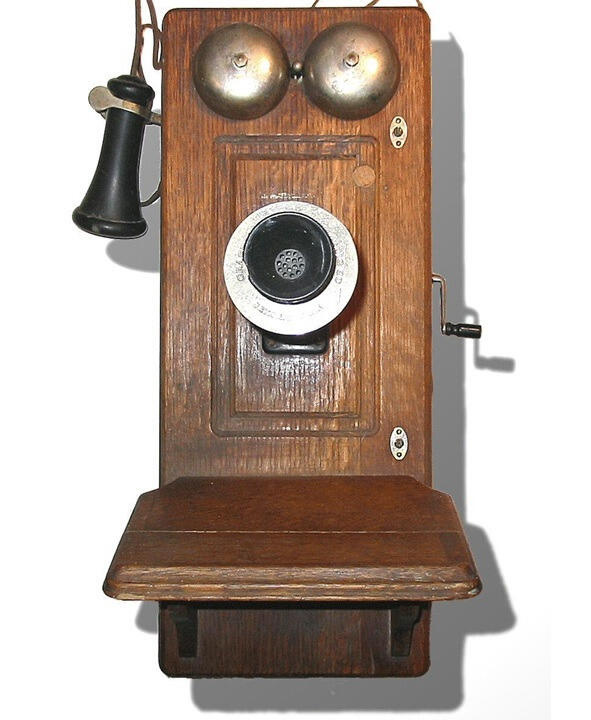

Рис. 13.9. Старинный телефон8
Пример 13.34.Телефон
Источник питания в телефоне согласуется со всеми элементами. На каждый из элементов подается необходимое для него напряжение. Согласование элементов системы (параметрическое согласование).
Пример 13.35.Телефон
В сотовых телефонах частота принимаемого и передаваемого сигнала согласована с частотой приемных и передающих устройств ретрансляторов. Согласование с надсистемой (параметрическое согласование).
