c) Водородное повреждение
Потеря пластичности трубного материала или водородная хрупкость вследствие воздействия водорода могут привести к хрупкому разрушению. Водородное разрушение наиболее часто обуславливается избыточным осадком внутри трубы и низким уровнем pH технологической воды. Нарушение химического состава воды (что может произойти при утечках из конденсатора, особенно при использовании охлаждающего агента морской воды) приводит к формированию кислотных (с низким pH) загрязняющих веществ, которые могут быть сконцентрированы в осадке.
При коррозии под осадком высвобождается активный водород, который переходит к трубному металлу, вступает в реакцию с углеродом в стали (обезуглероживание) и вызывает межкристаллическое разделение.
d) Кислородная коррозия
Агрессивная локализованная коррозия и утонение трубной стенки вблизи впуска технологической воды экономайзера обычное явление для рабочего котла. Погруженные в воду или недрерируемые поверхности наиболее подвержены коррозии в периоды простоя.
Кислородная коррозия возникает при избыточном содержании кислорода в котельной воде. Это может произойти во время работы котла в результате впуска воздуха в насосы или отказа оборудования обработки воды перед подачей в котел.
Питтинговая коррозия труб экономайзера обычно возникает вследствие отсутствия надлежащего контроля содержания кислорода в технологической воде котла.
Она также может возникнуть в периоды, когда котел не эксплуатируется, например, во время простоя или хранения при несоблюдении надлежащих процедур.
Недренируемые участки контура котла, такие как контуры нагревателя, провисающие горизонтальные трубы перегревателя и промежуточного перегревателя, подводящие линии особенно подвержены коррозии.
Общее окисление труб в нерабочие периоды иногда называют коррозией простоя. Влажные поверхности подвержены окислению, так как вода вступает в реакцию с металлом, вследствие чего образуется оксид железа.
При наличии коррозийного шлака конденсат с поверхностей труб или промывочная вода могут вступить в реакцию с элементами, содержащимися в шлаке, и образовать кислоты, что приведет к намного более агрессивному воздействию на металлические поверхности.
Кислородная коррозия
Для обеспечения полной защиты от кислородной коррозии во время простоя котел необходимо держать заполненным водой, обработанной раскислителем, с заглушкой или закрытым под азотной подушкой. На рисунке 2-1 показана труба котла со сквозной кислородной коррозией.
e) Кислотная коррозия
Воздействие коррозии на внутренние металлические поверхности труб, приводящее к появлению беспорядочных отверстий, а в самых крайних случаях к состоянию внутренней части трубы, называемому «Швейцарский сыр». Кислотная коррозия наиболее часто обуславливается отсутствием надлежащего контроля процесса химической очистки котла и/или пассивации остаточной кислоты после чистки.
f) Коррозионное растрескивание под напряжением
Коррозионное растрескивание под напряжением (КРН) характеризуется хрупкими трещинами с толстостенными гранями. Этот вид коррозии можно обнаружить на участках с более высоким внешним напряжением, например, в местах близкого крепления арматуры.
КРН обычно подвергаются детали из аустенитной нержавеющей стали перегревателя и промежуточного перегревателя. КРН характеризуется трещинами в стенках трубы, распространяющимися либо транскристаллически, либо межкристаллически (вдоль границ зерен). Она возникает при комбинированном воздействии высокого растягивающего напряжения и коррозионной жидкости. Повреждение вызывается трещинами, распространяющимися изнутри. Коррозийная жидкость может быть перенесена в перегреватель из парового барабана или попасть в него после кислотной очистки котла, если перегреватель не защищен надлежащим образом.

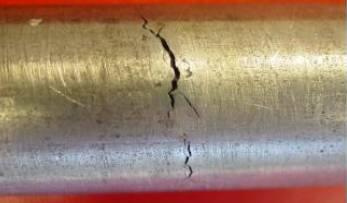

КРН трубы
g) Коррозионная усталость
Коррозионная усталость проявляется на внутренней поверхности трубы в виде транскристаллических трещин, обычно возникающих рядом с внешними соединениями.
Повреждение трубы происходит вследствие сочетания тепловой усталости и коррозии. На коррозионную усталость влияет конструкция котла, химический состав воды, содержание кислорода в котельной воде и принцип работы котла. Сочетание этих факторов приводит к разрыву защитного слоя магнетита на внутренней поверхности трубы котла. Отсутствие этого защитного слоя окалины позволяет коррозии воздействовать на трубу.
