Наиболее распространенные протоколы транспортного уровня:
TCP протокол управления передачей
NCP NetwareCoreProtocol
SPX упорядоченный обмен пакетами
TP4 протокол передачи класса 4
Сеансовый уровень
Сеансовый уровень разрешает приложениям на разных компьютерах совместно использовать соединение, называемое сеансом. Этот уровень предоставляет такие услуги, как просмотр имен и защиту, чтобы две программы могли найти друг друга и установить соединение. Сеансовый уровень обеспечивает также синхронизацию данных и сохранение состояния процесса в контрольных точках, чтобы при сбое сети в повторной отправке нуждались только те данные, которые были посланы после сбоя. Кроме того, этот уровень управляет диалогом между двумя процессами и определяет, кто может передавать (или принимать) данные в конкретный момент.

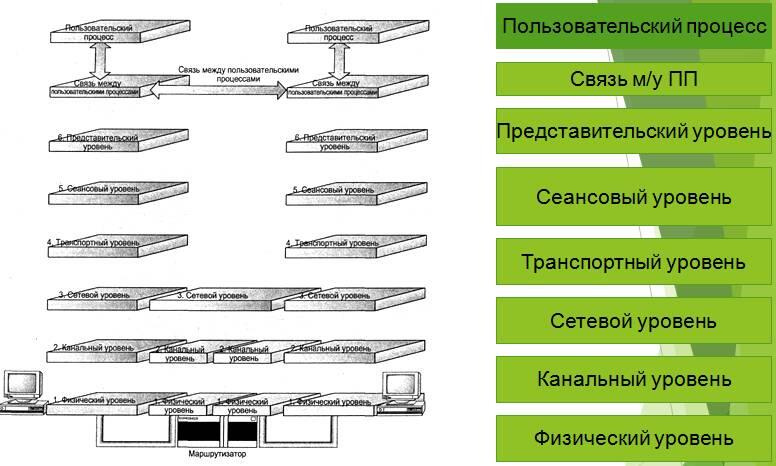

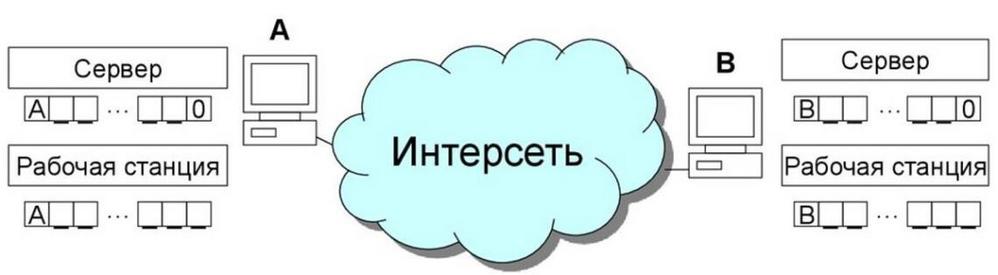

Рис.3.13. Сеансовый уровень
Уровень представления данных

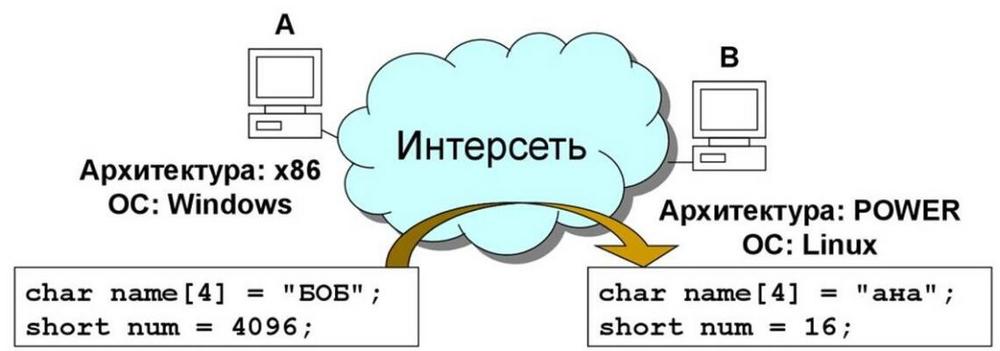

Уровень представления данных преобразует данные из формата сети в формат, который ожидает пользовательская программа. Этот уровень осуществляет: преобразование протоколов; преобразование данных, уплотнение и шифрование; преобразование наборов символов и интерпретацию команд графики.
Прикладной уровень
На прикладном уровне работают приложения, использующие нижние уровни для реализации своих задач.
Рис. 3.14. Прикладной уровень
Именно на прикладном уровне работают приложения, использующие нижние уровни для реализации своих задач
Рис.3.15. Привязка архитектур
Привязка позволяет с достаточной гибкостью настраивать сеть, то есть сочетать протоколы и платы сетевых адаптеров, как того требует ситуация. Например, два стека протоколов IPX/SPX могут быть привязаны к одной плате СА. Если на компьютере более одной платы СА, то стек протоколов (СП) может быть привязан как к одной, так и нескольким платам СА. Порядок привязки определяет очередность, с которой ОС выполняет протоколы. Если с одной платой СА связано несколько протоколов, то порядок привязки определяет очередность, с которой будут использоваться протоколы при попытках установить соединение. Обычно привязку выполняют при установке ОС или протокола. Например, если TCP/IP первый протокол в списке привязки, то именно он будет использоваться, при попытке установить связь. Если попытка неудачна, компьютер попытается установить соединение, используя следующий по порядку протокол в списке привязки.
Рис. 3.16. Схема работы протоколов
4. Сети и сетевая технология в АСУ ТП
4.1. Основные положения сетевой технологии
Что такое сеть?
Это совокупность устройств и систем, которые подключены друг к другу (логически или физически) и общающихся между собой. Сюда можно отнести сервера, компьютеры, телефоны, маршрутизаторы и так далее. Размер этой сети может достигать размера Интернета, а может состоять всего из двух устройств, соединенных между собой кабелем.

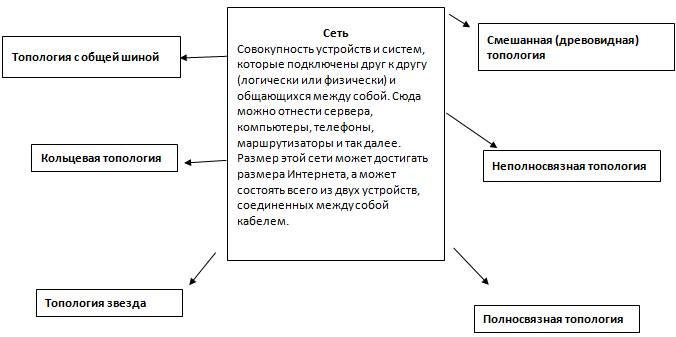

Концепт-карта основных понятий сетевой технологии приведена на рис. 4.1.

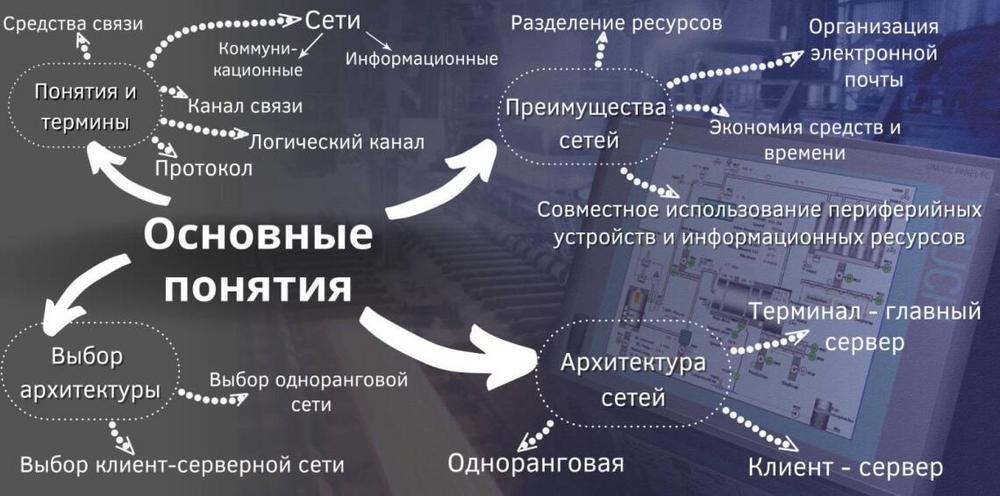

Рис.4.1.а Концепт карта Основные понятия в формате содержательной картинки
Рис. 4.1.б Концепт карта в виде схемы

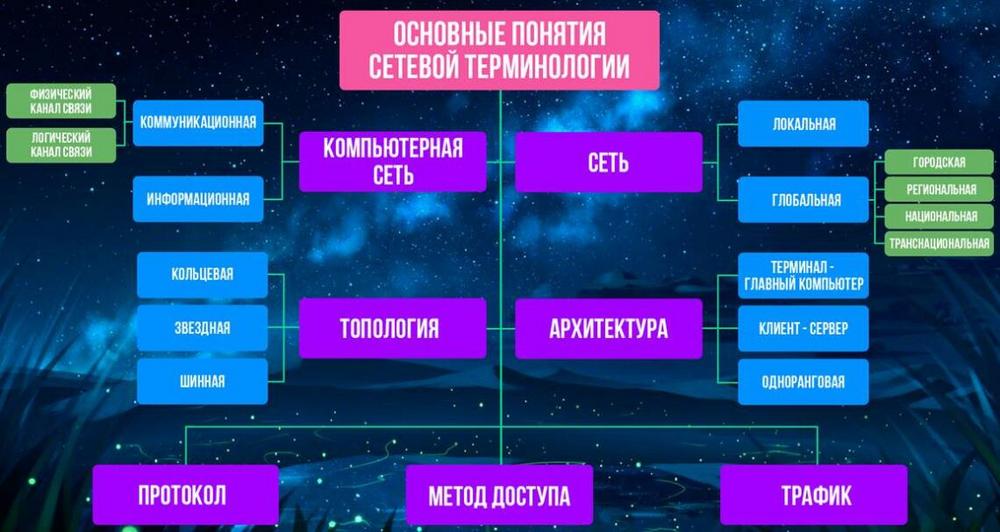

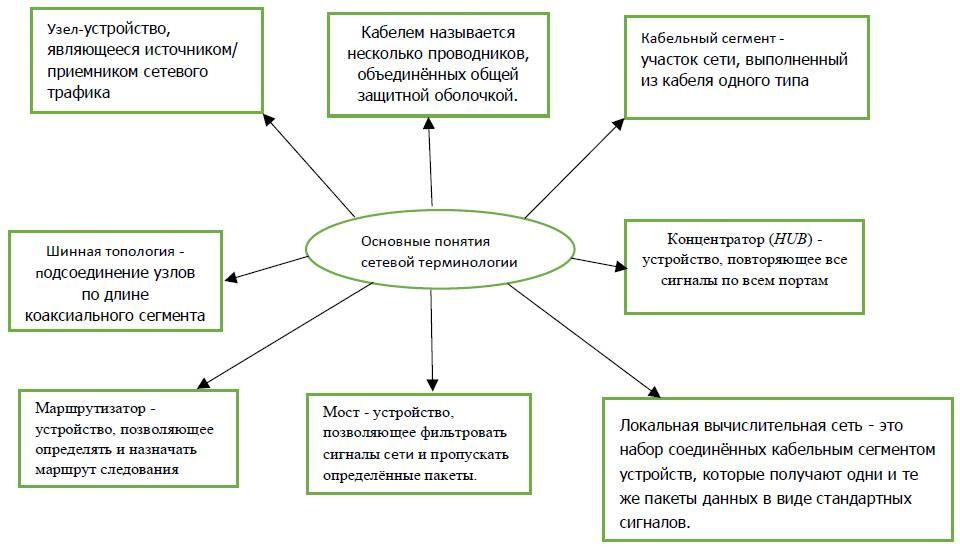

Рис. 4.1.в. Детализированная Концепт-карта основных понятий сетевой технологии
4.2. Топология сети
Виды сетей
Рис.4.2. Концепт-карта Сеть
Топология с общей шиной
Одна из первых физических топологий. Суть состоит в том, что к одному длинному кабелю подсоединяли все устройства, организовывая локальную сеть.

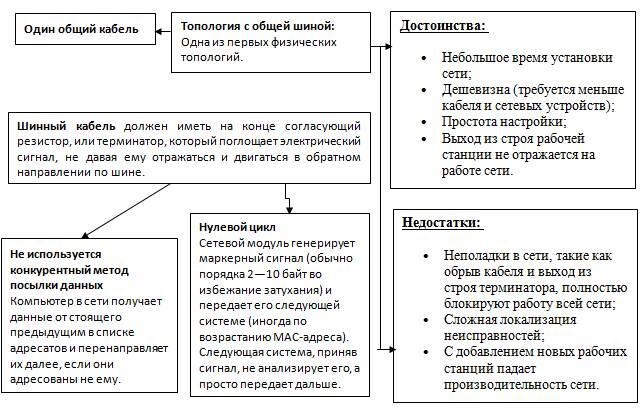

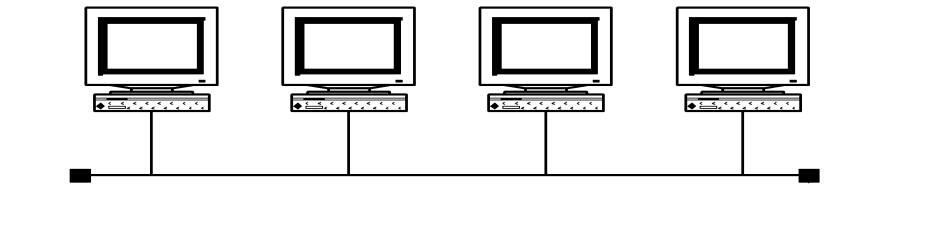

Рис. 4.3. Топология с общей шиной
Кольцевая топология
В данной топологии каждое устройство подключается к 2-ум соседним, создавая, таким образом, кольцо: c одного конца компьютер только принимает, а с другого только отправляет.

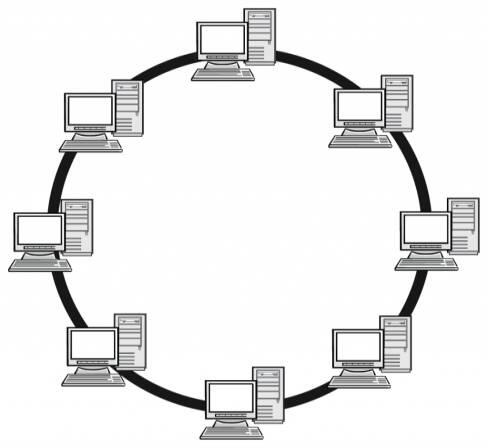

Рис.4.4. Кольцевая топология
Топология звезда
Все устройства подключаются к центральному узлу, который уже является ретранслятором.

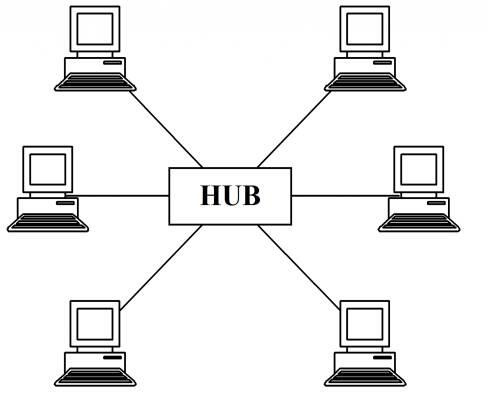

Рис.4.5. Топология "Звезда"
Полносвязная топология
