Рисунки 10 и 11 представляют собой уменьшенные копии двух планов, приведенных в книге де Гарсо, исправленные по его собственным измерениям, с описанием корта Le Quarré, который теперь стал делом прошлого, а также того, что с дедансами. Оба плана составлены в масштабе французских футов, и я должен напомнить моим читателям, что французский фут, или pied du Roi, = приблизительно 12°79 английских дюймов. «Каждый теннисный корт говорит де Гарсо в своем пунктуальном и бесценном трактате, представляет собой длинное прямоугольное здание, окруженное четырьмя стенами: две из них- простые и образуют его стороны в длину, а два фронтона в ширину. Площадь, которую они ограждают, составляет 96 футов длиной и 36 футов шириной, так что, с учетом всех внутренних конструкций будут площадь корта должна быть 90 футов в длину и 30 футов в ширину.
Две боковые стенки должны быть примерно 14 или 15 футов в высоту; но на их конце, примыкающем к фронтонам на расстоянии 6 или 7 футов, они должны иметь наклон 4 фута или 5 футов выше в направлении их ширины (см. рис. 13); и эти четыре поднятых части стены называются upper joues (щеки) a, a, a, a. На каждой боковой стенке должно быть установлено по семь деревянных столбов на равных расстояниях друг от друга b, b, b, &с.
Эти столбы высотой 14 футов поддерживают главную крышу; именно через промежутки между этими столбами пропускается свет по всему корту; и по этой причине здание должно быть расположено несколько в стороне от других домов или больших деревьев, чтобы иметь достаточное освещение. Это то, что можно назвать каркасом здания: давайте теперь перейдем к внутренним конструкциям.
На расстоянии 5 футов от внутренней стороны одной из боковых стен и параллельно ей от одного конца до другого была построена низкая стена различной высоты: на расстоянии 18 футов слева [со стороны «опасности»] и 18 футов справа ее высота составляет 7 футов, вся остальная часть стены должна составлять 3 фута 4 дюйма в высоту.

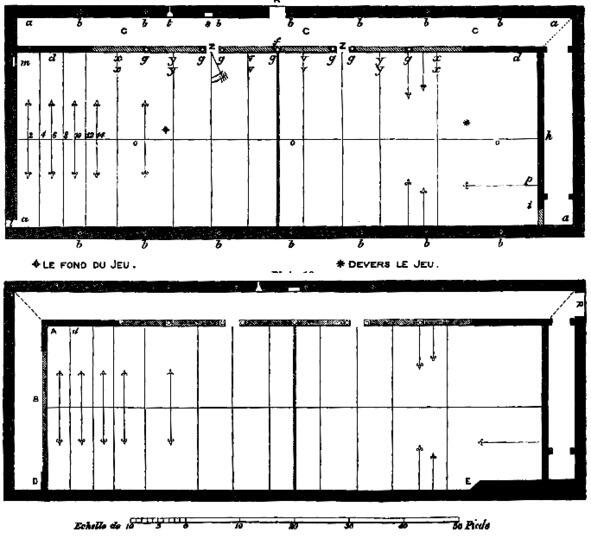

Рис. 10 и 11. Планы кортов Le Quarré и jeu ddedans из книги
Ф. де Гарсо «Искусство паумье-ракетьеров и ла-пома (1767)»
Два конца этой стены, поднятые на высоту 7 футов, должны иметь настенную плиту, чтобы проходить на этой высоте от одного конца до другого, эту плиту поддерживают семь легких, круглых, деревянных столбов с основаниями и капителями, закрепленные на низкой части стены; а именно: два в 10 футах от каждой 7-футовой стены, еще два в 10 футах от них, далее идут проемы в 2 ½ фута, образующие выходы на корт, на каждом краю которого также расположено по столбу; и один столб на расстоянии 10 футов от каждого из этих последних, точно посередине длины площади корта: все эти столбы обозначены g, g, g, &с, а центральный столб, f; 7-футовые стены обозначены d, d и называются joues (щеки). На плите, о которой мы говорили выше, находится нижний край [деревянной] крыши [или пентхауса], наклоненной под углом 45°, вершина которой опирается на боковую стену; и все это образует длинный коридор, называемый галереей, с, С. Под прямым углом к этой галерее, которую мы только что описали, и на расстоянии 5 футов от фронтона внутри слева построена еще одна низкая стена, но простая, 7 футов в высоту, h, которая заканчивается квадратным отверстием, i, одна сторона которого сделана главной стеной [напротив галереи]; он находится на высоте 3 фута 4 дюйма от пола, а его ширина составляет 2 фута 9 дюймов. Эта стена, 4, поддерживает другой пентхаус, подобный первому, и они соединены вместе. Угол их пересечения отмечен на плане пунктирной линией.
В фронтоне на другом конце корта, напротив квадратного отверстия, описанного выше, на уровне пола есть еще одно квадратное отверстие, l, шириной по 16 дюймов с каждой стороны, сделанное в толще стены самого фронтона. В том месте, где заканчивается галерея, прикреплена доска (lais), m, шириной 1 и высотой 6 футов, за которой делается углубление, эффект которого состоит в том, что доска, не касаясь стены (кроме ее краев), при попадании в нее мячом издает другой звук118, чем тот, который дает стена.
Вся площадь корта вымощена квадратными плитами из каенского камня, шириной в 1 фут, образуя 90 рядов плит; а потолок должен быть сделан из еловых досок.
