Построение выкройки прямой юбки в Adobe Illustrator
Елена Ивановна Солодкина
© Елена Ивановна Солодкина, 2021
Об авторе
Елена Солодкина
Дизайнер женской одежды, консультант, автор учебных пособий по цифровому дизайну одежды.
С 2009 года в качестве профессора преподавала специальные дисциплины на факультетах моды в учебных заведениях Канады. Создала несколько авторских курсов по проектированию, моделированию и конструированию одежды.
Автор блогов об использовании компьютерных технологий и инновациях в индустрии моды.
Linkedin: https://www.linkedin.com/in/елена-солодкина/
Instagram: https://www.instagram.com/elena.solodkina/
Facebook: https://www.facebook.com/eisolodkina
Авторские права
Все рисунки, а также иллюстрация для обложки книги выполнены Еленой Солодкиной.
Никакая часть этой книги не может быть воспроизведена в какой бы то ни было форме и какими бы то ни было средствами без письменного разрешения Е. Солодкиной.
Adobe Illustrator является зарегистрированной торговой маркой или торговой маркой, принадлежащей компании Adobe, зарегистрированной в Соединенных Штатах Америки и / или других странах.
УЧЕБНОЕ ПОСОБИЕ «ПОСТРОЕНИЕ ВЫКРОЙКИ ПРЯМОЙ ЮБКИ В ADOBE ILLUSTRATOR» НЕ УПРАВОМОЧЕНО, РЕКОМЕНДОВАНО ИЛИ СПОНСИРОВАНО КОМПАНИЕЙ ADOBE, ЯВЛЯЮЩЕЙСЯ ИЗДАТЕЛЕМ ADOBE ILLUSTRATOR.
Введение
Эта книга поможет Вам освоить техники для создания чертежей базовых конструкций и разработки конструкций новых моделей одежды в графическом редакторе Adobe Illustrator.
Следуя пошаговой инструкции, Вы создадите чертеж основы конструкции прямой юбки на типовую фигуру, а также научитесь оформлять линию верхнего края юбки по сопряжению и создавать виртуальные лекала.
Техники Adobe Illustrator для построения конструкции прямой юбки, о которых рассказывается в этой книге, применимы для построения конструкций как поясных, так и плечевых изделий.
Виртуальные лекала, созданные в Adobe Illustrator, можно распечатать на плотной бумаге или непосредственно на ткани. На лекалах с припусками на швы удобно делать разметку узора и наносить узор для печати по ткани.
Виртуальная раскладка лекал может быть распечатана и использована для раскроя полотна (настила полотен) ткани с целью сокращения межлекальных потерь (отходов).
Для успешного усвоения материала, приведенного в этой книге, Вам понадобятся базовые навыки работы в графическом редакторе Adobe Illustrator и знания в области конструирования и моделирования швейных изделий.
Необходимые навыки работы в графическом редакторе Adobe Illustrator Вы можете приобрести, ознакомившись с главами 15 книги «Искусство дизайна одежды с Adobe Illustrator» [1].
Примечание:
Сокращения, использованные в книге:
Переднее полотнище юбки п/п юбки;
Заднее полотнище юбки з/п юбки.
Прямая юбка со шлицей

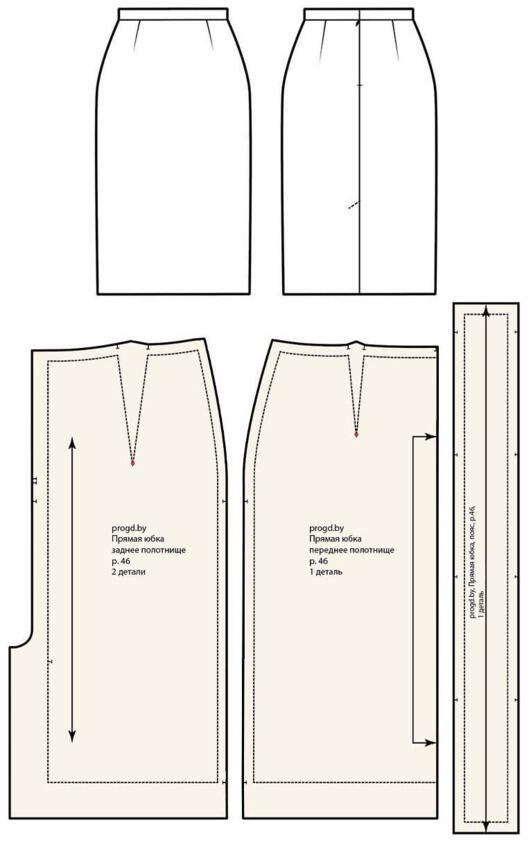

Рис.1. Технический рисунок и выкройка прямой юбки со шлицей
Создаем новый документ
Создадим новый документ в Adobe Illustrator:
Задайте следующие параметры в диалоговом окне «Создать документ» (рис. 2):
а. Принт;
б. Ширина -120 см;
в. Высота -100 см;
г. Ориентация горизонтальная;
д. Монтажные области 2.

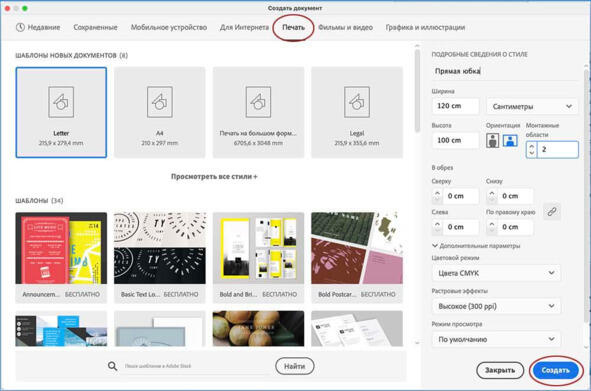

Рис. 2. Диалоговое окно «Создать документ»
Рабочее пространство
Готовим рабочее пространство Adobe Illustrator для построения чертежа основы конструкции прямой юбки:
1. Задайте команду Просмотр> Линейки> Показатьлинейки (Ctrl+R).
2. Убедитесь, что единицы измерения заданы в сантиметрах. Для этого наведите курсор на горизонтальную линейку и кликните правой кнопкой мышки.
3. Откройте следующие палитры (рис. 3):
1) Обводка;
2) Образцы;
3) Слои;
4) Информация о документе;
5) Инструмент «Перо»;
6) Инструменты «Поворот»/«Зеркальное отражение».
4. Цвет обводки в панели «Инструменты» должен быть черным, а цвет заливки без цвета.

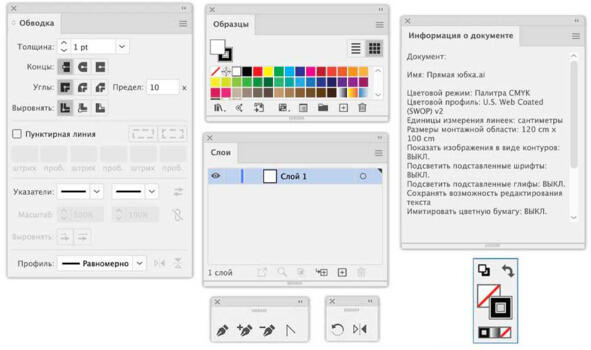

Рис. 3. Палитры, необходимые для построения чертежа конструкции прямой юбки
