Аморфные пластины получают путем напыления кремния и примесей в вакууме. Слой кремния наносится на прочный слой специальной фольги. Механизм их изготовления совершенно иной, чем у кристаллических фотоэлементов. Для них используется гидрид вместо чистого кремния. Его нагревают до парообразного состояния. Когда пары достигают подложки, они осаждаются на ней. Затраты на изготовления снижаются, а кристаллы не образуются (в классическом понимании). Полученные фотоэлементы в основе имеют полимерную подложку гибкую либо жесткий стеклянный лист. Современные модели комбинируют из нескольких слоев, обогащенных германием и углеродом. Это позволяет устранить главный недостаток панелей a-Si быструю деградацию ячеек.
За последнее время коренным образом изменилась и технология нанесения слоев полупроводника. Ранее нанесение осуществлялось путем вакуумного напыления, в настоящее же время разработана инновационная технология печатание специальными чернилами, содержащими смесь полупроводниковых наночастиц. Применение новой технологии и увеличение объемов производства привели к значительному удешевлению солнечной электроэнергии.
Разработано уже 3 поколения панелей из аморфного кремния, рис. 2.4, анализ характеристик которых дает право говорить о растущем КПД. Первые образцы отличались эффективностью, едва достигавшей 5%, у второго поколения это значение достигало 9, а у последних разработок это уже 12%.
Панели из аморфных кремниевых пластин имеют следующие преимущества:
гибкая основа, упрощающая монтаж и расширяющая область использования;
в рассеянном свет высокий КПД;
стабильность при высокой температуре;
устойчивость к повреждениям механического характера;
независимость от загрязнений.

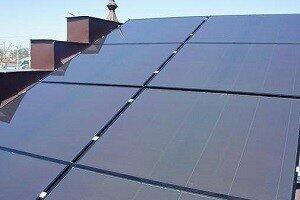

Рис.2.4. Панель из аморфных кремниевых пластин
При правильной эксплуатации они служат не менее 20 лет, в течение этого времени падение мощности составляет 15-20%.
Их рекомендуется использовать там, где часто наблюдается облачная и пасмурная погода. Они будут неплохо работать в условиях рассеянного или отраженного света. Также годятся они и для жаркого климата, так как лучше переносят нагревание и теряют при этом меньше мощности. Единственным минусом считается потребность в большой площади.
Теллурид кадмия считается лучшим однопереходным полупроводниковым материалом по совокупности трех показателей поглощающая способность, надежность, стоимость. CdTe значительно производительнее кремния и намного дешевле более эффективных пленок на базе дорогостоящих германия и индия.
Подложка пленки может быть не металлической, а стеклянной, а сами ячейки полужесткими или гибкими. CdTe отличается стабильностью, долговечностью, малой чувствительностью к изменению освещения и быстро растущим КПД новых поколений модулей.
Несмотря на то, что кадмий является токсичным веществом, его использование компенсируется вторичной переработкой материала. Тем не менее, озабоченность по этому поводу все еще существует, и поэтому широкое применение этой технологии ограничено.
Особенность строения солнечных панелей типа CIGS заключается в том, что они созданы на сульфидах редкоземельных элементов путем композитного смешения галлия, индия и меди. Такие панели являются «чемпионами» по КПД и стойкости, но стоят очень дорого.
Коммерческое применение пока ограничено только космосом и авиационной отраслью, поскольку добыча индия и галлия на планете ограничена всего несколькими сотнями тонн в год. Даже если бы все они пошли на изготовление батарей, общая мощность панелей едва достигла бы 10 ГВт.
В практике нашли применение гибридные панели, в которых объединены аморфный кремний и монокристаллы. По параметрам панели похожи на поликристаллические аналоги, рис.2.5.
Рис.2.5. Гибридные панели
Особенность гибридных панелей лучшее преобразование солнечной энергии в условиях рассеянного света.
2.2.3. Третье поколение фотоэлементов
Третье поколение фотоэлементов также относятся к тонкопленочным технологиям, однако они лишены привычного понятия p-n перехода. Идея создания фотоэлементов третьего поколения заключалась в дальнейшем снижении их себестоимости, отказе от использования дорогих и токсичных материалов в пользу дешевых и перерабатываемых полимеров и электролитов. Важным отличием также является возможность нанесения слоев печатными методами, например, по технологии «рулон-к-рулону» (R2R). В настоящее время основная часть проектов в области фотоэлементов третьего поколения находятся на стадии исследований.
