8.Автоматизированная система контроля (САК).
9.Автоматизированная система удаления отходов (АСУО).
10.Система обеспечения профилактикой и ремонтом оборудования (СПР).
Можно выделить множество различных частных концепций ИАСУ, в которых на первый план в зависимости от целей интеграции могут выступать проблемы технической, информационной, программной, организационной совместимости и взаимодействия, функциональной интеграции, организации согласованной работы между различными видами АСУ, интеграции автоматизированной и неавтоматизированной частей системы управления, отдельных фаз цикла управления, системы автоматизированной обработки данных, а также данных, необходимых для принятия решений.
Рассмотрим интегрированную систему автоматизации предприятия, состоящая из двух систем: автоматизированная система управления производством (АСУП) и автоматизированной системы управления технологическими процессами АСУ ТП. Данная интегрированная автоматизированная система может быть представлена в виде 5-уровневой пирамиды (0-4), рис.2.1. Причем уровни 0-2 относятся к АСУ ТП, а уровни 3-4 к АСУП.

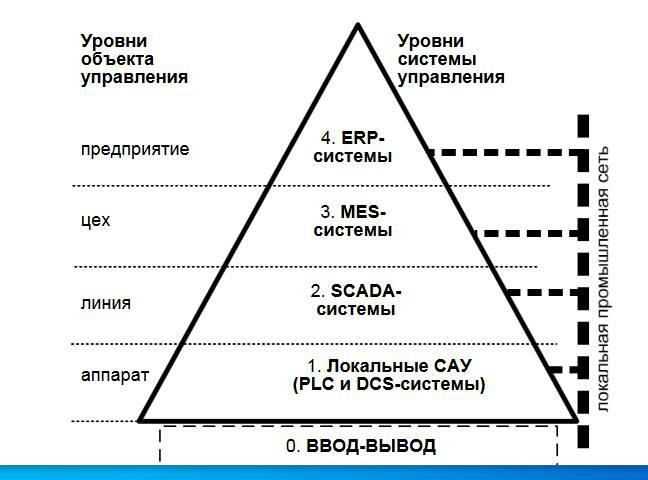

Рис.2.1 Уровни интегрированной системы автоматизации производства
Каждый уровень управления характеризуется циркулирующей в нем информации, рис.2.2.
Исторически сложилось так, что верхний уровень (АСУП) и нижние уровни (АСУТП) развивались независимо друг от друга и фактически отсутствовал достаточно интеллектуальный интерфейс, который бы их объединял.

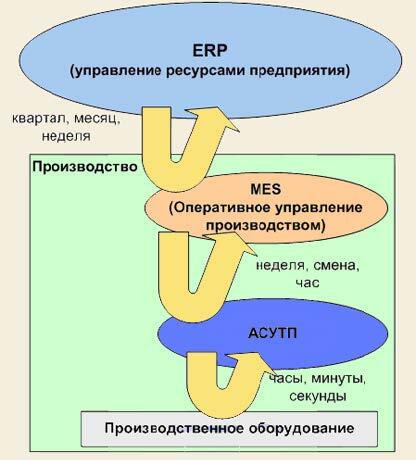

Рис. 2.2. Контуры циркулирующей информации по уровням автоматизации
Это обстоятельство на современном уровне развития промышленности стало тормозящим фактором. Для эффективной работы производственного предприятия и для принятия на верхнем уровне как стратегических, так и тактических решений требуется интеграция всех систем управления производством.
Возможности систем управления производством во многом определяются составом и функциями комплекса инструментальных программных средств, предназначенного для построения автоматизированных систем управления технологическими процессами и для интеграции их как с системами управления производством верхнего уровня, так и со средствами управления нижнего уровня (датчики, исполнительные механизмы и др). Использование такого инструментария обеспечивает возможность создания интегрированных сквозных систем управления производством в реальном масштабе времени.
Типовые функции/уровни управления в интегрированных системах.
1. Планирование ресурсов предприятия (уровень стратегического управления) ERP системы. В основном экономические задачи.
2. Управление процессом производства. Функции автоматизации управленческой и финансово-хозяйственной деятельности MRP системы.
3. Автоматизация управления производством MES системы относятся к АСУ производства: планирование и контроль последовательности операции технологического процесса, учет исходных материалов и произведенной продукции, наблюдение за технологическим обслуживанием производственного оборудования.
4. Передача информации с уровня АСУТП на уровень управления предприятием.
5. Диспетчерское управление предприятием (SCADA системы).
6. Управление вводом/выводом, непосредственное регулирование технологического процесса (ПЛК).
7. Ввод/вывод информации с датчиков и исполнительных механизмов.
Все функции ИСУ можно разделить на 2 класса:
1. Управляющие системы. Они обеспечивают сбор информации и выдачу команд исполнительным устройствам.
Эти системы работают в реальном масштабе времени, построены с широким использованием вычислительной техники.
2. Информационные системы. Обеспечивают сбор и выдачу информации о ходе технологического процесса. Полученная в результате расчетов информация имеет рекомендательный характер. Все решения принимаются человеком с участием автоматизированных систем.
2.1. Системы управления на уровне предприятия
На уровне предприятия используются системы ERP и MRP, которые являются конкретными программными пакетами, реализующими эти системы. В состав АСУ могут водить разные подсистемы, которые определяются спецификой предприятия. Однако, существует ряд типовых подсистем для производственных предприятий.
Подсистема оперативного планирования и управления основным производством является важнейшей подсистемой АСУ. В соответствии со стадиями процесса управления в этой подсистеме можно выделить следующие функции: планирование, учет и контроль, анализ, регулирование, нормативные расчеты.
