Этап 1. Выбор единицы измерения.

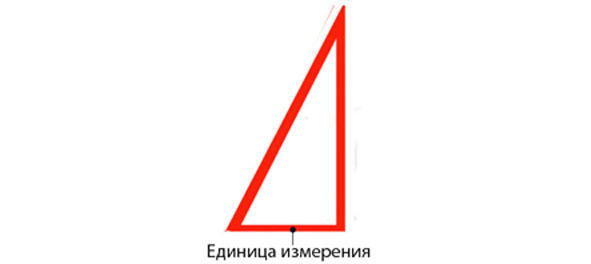

За единицу измерения целесообразнее выбирать наименьший размер. В нашем случае меньший катет треугольника (определяется визуально).
Этап 2. Определение размера единицы измерения.
Так как при рисовании с натуры все размеры определяются на расстоянии, отработана технология переноса размеров с натуры на рисунок.
Возьмите карандаш вертикально почти на вытянутую руку и нарисуйте в нижней части листа ритмичным движение (вправо-влево) горизонтальную линию. Ограничьте эту линию с правой стороны засечкой. Через правый конец меньшего катета (засечку), держа карандаш строго горизонтально, ритмичным движением (вверх-вниз) проведите вертикальную линию.

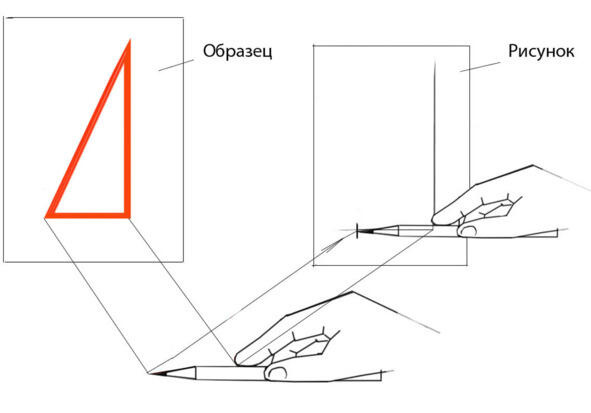

Вытяните абсолютно прямую руку по направлению к расположенному перед вами треугольнику, держа карандаш горизонтально во фронтальной относительно себя плоскости двумя пальцами (большим и безымянным). Совместите конец карандаша с левой крайней точкой меньшего катета. Указательным пальцем отметьте крайнюю правую точку этого же катета.
Не сгибая руку в локте и не меняя положения карандаша, переместите руку на рисунок так, чтобы палец на карандаше совместился с правой крайней точкой катета, тогда концом карандаша можно отметить левый конец катета. Мы получили на рисунке величину меньшего катета, принятого нами за единицу измерения.
Чаще всего единицу измерения выбирают произвольно, руководствуясь размерами листа.
Этап 3. Определение размера большого катета.
Возвращаемся к прямоугольному треугольнику.

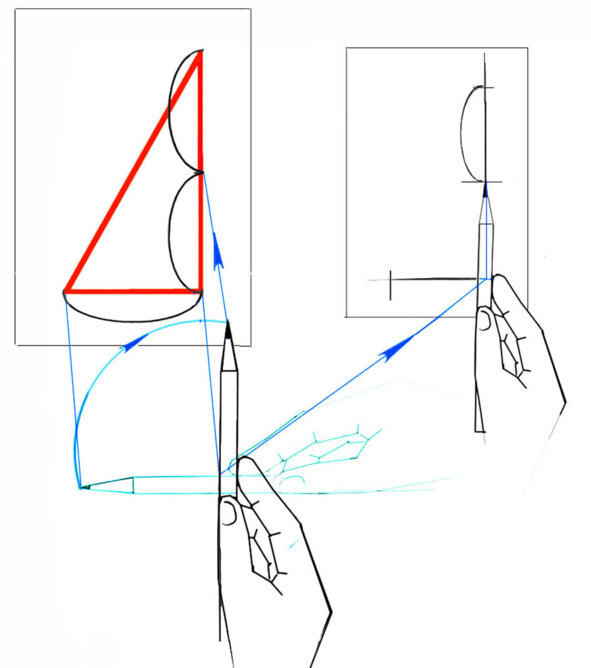

Берем на карандаш величину меньшего катета. Не меняя размера, обозначенного указательным пальцем на карандаше, разверните карандаш вертикально и совместите его с вертикальным катетом так, чтобы указательный палец оказался в крайней правой точке меньшего катета, а остриём карандаша можно было бы сделать засечку на вертикальном катете. Затем передвиньте карандаш по вертикали вверх, так, чтобы указательный палец совместился с засечкой, а остриём карандаша можно было бы сделать новую засечку на вертикали. Допустим новая засечка совпала с концом катета. Значит меньший катет укладывается в большем два раза.
Возвращаемся к рисунку. Берём на карандаш меньший катет, разворачиваем карандаш вертикально и уже на рисунке от точки пересечения катетов откладываем величину меньшего катета, делаем засечку, передвигая вверх по вертикали карандаш до совмещения указательного пальца с засечкой, и делаем новую засечку на рисунке.
Мы получили величину большего катета треугольника, который в два раза больше меньшего катета.
Задание 2: найдите приёмом сравнения соотношение сторон подготовленного вами прямоугольника самостоятельно.
Задание 3: найдите приёмом сравнения соотношения высоты и ширины цилиндра.
Поставьте перед собой любой предмет цилиндрической формы, определите его пропорции (отношение ширины к высоте).
Приём переноса направлений
Начинающему художнику трудно определить направления рёбер предметов визуально. На помощь приходит приём переноса направлений.
Этот приём осуществляется совмещением карандаша с искомым направлением в натуре и переносом на рисунок с последующим фиксированием.
Упражнение 3
Тема. Применение приёма переноса направлений в конструктивном рисовании.
Материалы, инструменты и оборудование: бумага для рисования формата А4, карандаши графитовые.
Задание 1: перенесите направления линий с одного рисунка на другой.
Пояснение
Нарисуйте на листе бумаги несколько отрезков прямой в разных направлениях. Закрепите этот лист перед собой на вертикальной плоскости.
Подготовьте рабочее место (планшет или мольберт для рисования на вертикальной плоскости). Прикрепите бумагу.
Вытяните руку с карандашом по направлению к рисунку, держа карандаш фронтально за нерабочий конец (чем больше длина карандаша, тем лучше). Совместите карандаш с красным отрезком прямой и, не меняя его положения, перенесите направление отрезка на чистый лист, запомните или зафиксируйте его, нарисуйте линию ритмичным движением (туда-сюда).
