Особенности аппаратной архитектуры
Ни для кого не секрет, что в самом начале компьютерной эры понятия «процессор» и «ядро» (имеется в виду вычислительное ядро процессора) были синонимичными. Точнее, понятие «ядро» к процессору не относилось вовсе, поскольку многоядерных процессоров ещё не было. В каждом компьютере устанавливался обычно один процессор, который в каждый момент времени мог исполнять лишь один процесс. Современные системы такого типа можно встретить и сейчас, но они, как правило, предназначены для решения специальных задач (контроллеры, встраиваемые системы).
Для увеличения мощности сервера или рабочей станции производители устанавливали несколько «одноядерных» процессоров (обычно от двух до восьми). Такие системы существуют и сейчас и называются симметричными многопроцессорными системами, или SMP-системами (от англ. Symmetric Multiprocessor System) (см. рис. 4).

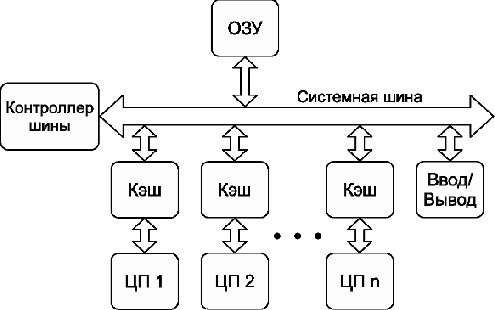

Рис. 4: симметричная многопроцессорная система (SMP)
Как видно из схемы, каждый процессор, представляющий собой одно вычислительное ядро, соединён с общей системной шиной. В такой конфигурации доступ к памяти для всех процессоров одинаков, поэтому система называется симметричной. В последнее время в каждом процессоре присутствует несколько ядер (обычно от 2 до 16). Каждое из таких ядер может рассматриваться как процессор в специфической SMP-системе. Конечно, многоядерная система отличается от SMP-системы, но эти отличия почти незаметны для пользователя (до тех пор, пока он не задумается о тонкой оптимизации программы).
Для ускорения работы с памятью нередко применяется технология NUMA Non-Uniform Memory Access. В этом случае каждый процессор имеет свой канал в память, при этом к части памяти он подсоединён напрямую, а к остальным через общую шину. Теперь доступ к «своей» памяти будет быстрым, а к «чужой» более медленным. При грамотном использовании такой архитектуры в приложении можно получить существенное ускорение.

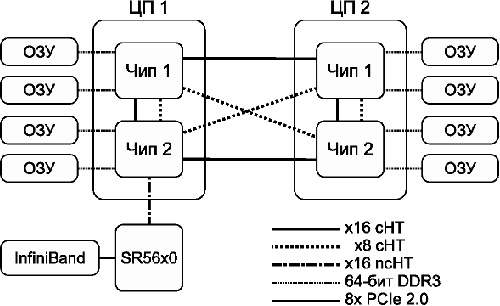

Рис. 5: схема узла NUMA на примере AMD Magny-Cours
Например, в архитектуре AMD Magny-Cours (см. рис. 5) каждый процессор состоит из двух кристаллов (логических процессоров), соединённых между собой каналами HyperTransport. Каждый кристалл (чип) содержит в себе шесть вычислительных ядер и свой собственный двухканальный контроллер памяти. Доступ в «свою» память идёт через контроллер памяти, а в «соседнюю» через канал HyperTransport. Как видим, построить SMP- или NUMA-систему из двух или четырёх процессоров вполне возможно, а вот с большим числом процессоров уже непросто.
Ещё одним «камнем преткновения» в современных многоядерных системах является миграция процессов между ядрами. В общем случае для организации работы множества процессов операционная система предоставляет каждому процессу определённый период времени (обычно порядка миллисекунд), после чего процесс переводится в пассивный режим.
Планировщик выполнения заданий, переводя процесс из пассивного режима, выбирает ядро, которое не обязательно совпадает с тем, на котором процесс выполнялся до этого. Нередко получается так, что процесс «гуляет» по всем ядрам, имеющимся в системе. Даже в случае с SMP-системами влияние на скорость работы программы при такой миграции заметно, а в NUMA-системах это приводит ещё и к большим задержкам при доступе в память.
Для того, чтобы избавиться от паразитного влияния миграции процессов между ядрами, используется привязка процессов к ядрам (processor affinity, или pinning). Привязка может осуществляться как к отдельному ядру, так и к нескольким ядрам или даже к одному и более NUMA-узлам. С применением привязки миграция процессов или будет происходить контролируемым образом, или будет исключена вовсе.
Аналогичная проблема присутствует и в механизме выделения памяти пользовательским процессам. Допустим, процессу, работающему на одном NUMA-узле, требуется для работы выделить дополнительную память. В какой области памяти будет выделен новый блок? А вдруг он попадёт на достаточно удалённый NUMA-узел, что резко уменьшит скорость обмена? Для того, чтобы избежать выделения памяти на сторонних узлах, есть механизм привязки процессов к памяти определённого NUMA-узла (memory affinity).
В нормальном случае каждый процесс параллельной программы привязывается к определённым NUMA-узлам как по ядрам, так и по памяти. В этом случае скорость работы параллельной программы не будет зависеть от запуска и будет достаточно стабильной. При запуске параллельных программ такая привязка не просто желательна, а обязательна. Более подробно данный вопрос рассмотрен в главе «Библиотеки поддержки параллельных вычислений», где описываются различные среды параллельного программирования.
