Мы не будем приводить примеры выдачи этих утилит, так как они достаточно объёмны, а для ibdiagnet ещё и состоят из нескольких файлов. Мы упоминаем эти утилиты, чтобы иметь представление, какие средства можно использовать при диагностике проблем с сетью InfiniBand.
Утилиты, которые посылают информацию в сеть, имеют ключи для выбора адаптера и порта, с которым следует работать (напомним, что в разных подсетях один и тот же LID может относиться к разным устройствам). Ключ -C предназначен для указания адаптера (например, mlx4_0 в примерах выше), а ключ -P позволяет указать номер порта заданного адаптера (порты нумеруются, начиная с 1).
Хранение данных
В каждый узел управляющий, вычислительный или служебный могут быть установлены локальные жёсткие диски. Наряду с этим возможно подключение внешних дисковых подсистем, доступ к которым будет производиться со всех узлов одновременно.
Локальные жёсткие диски могут использоваться для загрузки операционной системы, как виртуальная память (область подкачки) и для хранения временных данных. Конечно, вычислительные узлы могут и не иметь локальных дисков, если загрузка операционной системы на них организована через сеть, хотя даже в этом случае локальный диск полезен для области подкачки и хранения временных данных. На управляющем узле локальные жёсткие диски обычно устанавливаются, а сетевая загрузка при этом не предусматривается.
На внешних системах хранения данных (далее СХД) обычно располагаются программные пакеты и утилиты, запуск которых требуется на всех узлах, а также домашние каталоги пользователей, временные хранилища общего доступа (для хранения временных данных расчётов) и прочие данные, которые должны быть доступны со всех узлов. Внешние СХД обычно различаются по внутреннему устройству и по способу доступа, от чего зависит уровень надёжности хранения данных и скорость доступа к ним. Внутреннее устройство СХД мы разбирать здесь не будем, упомянем лишь различные способы доступа.
По способу доступа СХД разделяются как минимум на три типа:
непосредственно подключённая СХД Direct Attached Storage или DAS;
СХД с доступом по локальной сети или сетевое хранилище данных Network Attached Storage, или NAS;
СХД, подключённая через выделенную сеть хранения данных Storage Area Network или SAN (см. рис. 3).
Непосредственно подключённая СХД подключается либо к выделенному узлу хранения данных, либо к управляющему узлу. Такая СХД всегда видна в операционной системе узла, к которому она подключена, как локально подключённое дисковое устройство (физическое подключение по SATA, SAS, Fibre Channel).

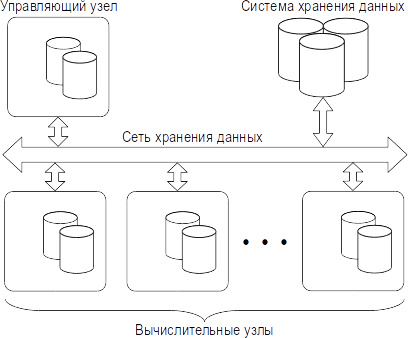

Рис. 3: сеть хранения данных (SAN)
Для обеспечения отказоустойчивости и повышения скорости работы в системах хранения нередко используют технологию RAID (redundant array of independent disks избыточный массив независимых дисков). В рамках RAID несколько дисков равного объёма объединяются в один логический диск. Объединение происходит на уровне блоков (которые могут не совпадать с физическими блоками дисков). Один логический блок может отображаться на один или несколько дисковых блоков.
Есть несколько «уровней», которые приняты как стандарт de-facto для RAID:
RAID-0 логические блоки однозначно соответствуют блокам дисков, при этом они чередуются: блок0 = блок0 первого диска, блок1 = блок1 второго диска и т. д.;
RAID-1 зеркальный массив, логический блок N соответствует логическим блокам N всех дисков, они должны иметь одинаковое содержимое;
RAID-2 массив с избыточностью по коду Хэмминга;
RAID-3 и -4 дисковые массивы с чередованием и выделенным диском контрольной суммы;
RAID-5 дисковый массив с чередованием и невыделенным диском контрольной суммы;
RAID-6 дисковый массив с чередованием, использующий две контрольные суммы, вычисляемые двумя независимыми способами.
Уровень 0 обеспечивает наибольшую скорость последовательной записи блоки пишутся параллельно на разные диски, но не обеспечивает отказоустойчивости; уровень 1 наибольшую отказоустойчивость, так как выход из строя N-1 диска не приводит к потере данных.
Уровни 2, 3 и 4 в реальности не используются, так как уровень 5 даёт лучшую скорость и надёжность при той же степени избыточности. В этих уровнях блоки дисков объединяются в полосы, или страйпы (англ. stripe).
В каждом страйпе один блок выделяется для хранения контрольной суммы (для уровня 6 два страйпа), а остальные для данных, при этом диск, используемый для контрольной суммы, чередуется у последовательных страйпов для выравнивания нагрузки на диски. При записи в любой блок рассчитывается контрольная сумма данных для всего страйпа, и записывается в блок контрольной суммы. Если один из дисков вышел из строя, то для чтения логического блока, который был на нём, производится чтение всего страйпа и по данным работающих блоков и контрольной суммы вычисляются данные блока.
