Отключить тест режим провести измерения.
Рекомендации по выполнению расчетно-графической работы:
Изучить теоретический материал, посвященный тематике расчетно-графической работы.
Изучить учебно-методические материалы, относящиеся непосредственно к выполнению данной работы.
Изучить особенности и техническую документацию на применяемые средства контроля защищенности и программное обеспечение.
Составить план выполнения расчетно-графической работы.
Подготовить материалы для выполнения работы.
Обратиться к преподавателю за консультацией по вопросам, относящимся к выполнению работы.
В результате расчетно-графической работы в отчет должны быть включены две таблицы по каждому элементу ОТСС видеоподсистема, НГМД, НЖМД, клавиатура, usb накопители. Одна с использованием САЗ, другая без.
Оборудование:
Измерительный прибор SMV 8.5, SMV 11 пробник напряжения СРФ 1, магнитный индуктор ИМ-1, генератор АКИП 3410/6, ПЭВМ с ЭЛТ монитором, ПЭВМ семейства Secret в защищенном исполнении.
Порядок выполнения измерений:
1.Ознакомиться с оборудованием и документацией.
2. Ответить на вопросы преподавателя.

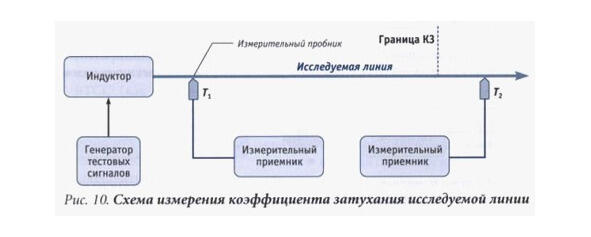

3. Собрать установку в соответствии с рисунком 10.
4.Провести измерения и расчеты. Результаты записать в таблицу 1. Ширину полосы пропускания приемника установить 120 кГц.
9кГц;
10100 кГц с шагом в 6,3 кГц;
100 кГц 1МГц с шагом в 63 кГц;
10 100 МГц с шагом в 12,5 МГц;
100800 МГц с шагом в 68 МГц;
Заполнить таблицу для диапазона 9 кГц 300 МГц. Следует помнить, что в таблицу необходимо занести помимо опорных частот еще и частоты гармоник информативного сигнала, которые удалось обнаружить.
Таблица 1 Результат
При работе с прибором следует помнить, что индикаторная шкала показывает напряженность поля в децибелах. Выполнить расчет по формулам:
R1 = U1-Kп
R2 = U2-Kп
R3 = R1-R2
Кп коэффициенты калибровки пробника напряжения.
L расстояние между точками измерения
K погонное затухание сигнала дБ/м. K = (R1-R2) /L
D длина линии до границы КЗ от точки расположения ОТСС.
Ud величина затухания до границы КЗ. Ud = D*K.
W величина информативного сигнала на границе КЗ (не должна превышать 0).
После проведения измерений для ПЭВМ с ЭЛТ монитором необходимо провести аналогичные измерения для ПЭВМ семейства Secret (ПЭВМ в защищенном исполнении).
Таким образом отчет по расчетно-графической работе должен включать 20 таблиц 10 для ПЭВМ в защищенном исполнении, 10 для ПЭВМ с ЭЛТ монитором.
Расчетно-графическая работа 3
Исследование канала утечки за счет электромагнитных излучений (ПЭМИ)
Цель работы:
Изучить канал утечки за счет ПЭМИ от основных технических средств и систем. Продетектировать, принять и измерить сигналы ПЭМИ ОТСС монитора.
Введение
ПЭМИ Электромагнитные излучения технических средств обработки защищаемой информации, возникающие как побочное явление и вызванные электрическими сигналами, действующими в их электрических и магнитных цепях, а также электромагнитные наводки этих сигналов на токопроводящие линии, конструкции и цепи питание.
В общей проблеме защиты информации одно из центральных мест занимает проведение аттестации объектов информатизации. Такого вида работы регламентируются НМД ФСТЭК. Побочное электромагнитное излучение распространяется в воздушной среде в различных направлениях от ОТСС любого типа, что делает данный канал утечки актуальным не только с точки зрения защиты государственной тайны, но и с точки зрения защиты конфиденциальной информации. Важно помнить, что ПЭМИ распространяется как по эфиру так и по линиям (проводам, кабелям, проводящим конструкциям и т.д.).
Действующие методические материалы предписывают выполнение специальных исследований (СИ) на измерительных площадках (ИП). Основные требования для ИП приведены в ГОСТ Р 5132099.
Весь рабочий диапазон частот разбивается на условные участки, соответствующие предполагаемым диапазонам частот ПЭМИН типовых устройств ЭВТ. В области от 10 кГц до 10 МГц имитируется типовая клавиатура с тактовой частотой порядка 6,3 кГц. Таким образом, в диапазоне частот от 10 до 100 кГц «шаг» частот измерения составит 6,3 кГц, в диапазоне частот от 100 кГц до 1 МГц 63 кГц. В диапазоне частот от 1 до 10 МГц 630 кГц. В средней части диапазона от 10 до 800 МГц имитируется сигнал от аналогового RGB интерфейса типового монитора (CRT или TFT) с тактовой частотой 12,5 МГц (для видеоразрешения 800*600 при 60 Гц кадровой). Таким образом, в диапазоне частот от 10 до 100 МГц «шаг» частот измерения составит 12,5 МГц, в диапазоне частот от 100 МГц до 800 МГц 65 МГц. В высокочастотной части диапазона от 800 до 1800 МГц имитируется сигнал от цифрового USB интерфейса с тактовой частотой 120 МГц (частота условная). Таким образом, в этом диапазоне частот «шаг» частот измерения составит 120 МГц.
