самолет с внешними топливными баками;
авиатранспортная система (АТС) с самолетами, пассажирами, грузами, тренажерами и др.;
система систем: АТС + аэропорт + инфраструктуры обслуживания и наземного наблюдения.
Перечислим некоторые известные типы систем. Это бизнес-системы (управление исследованиями и разработками, производством продуктов и услуг для использования на рынке), образовательные системы (обучение), финансовые системы (поддержка личных, коммерческих и других финансовых операций), правительственные системы (связанные с управлением людьми как обществом на уровне государства, области, муниципалитета и т.д.), медицинские системы (больницы, врачи и терапевтические учреждения, управляющие потребностями здравоохранения населения), транспортные системы (наземные, морские, воздушные и космические перевозки людей и грузов), газо- и нефтеперекачивающие системы, городские системы (управление инфраструктурой района, города, области), культурные системы (исполнительское искусство музыки и других развлечений, гражданские модели поведения) и др.
У каждой системы имеется жизненный цикл (ЖЦ, life cycle): ЖЦ это совокупность взаимоувязанных последовательных изменений состояния изделия (системы), связанных с реализацией установленных процессов от начала разработки до вывода из эксплуатации (утилизации).
Введем еще два определения из прикладного стандарта ГОСТ 561362014:
этапжизненного цикла (life cycle milestone): часть ЖЦ, выделяемая по признакам моментов контроля (контрольных рубежей), в которых предусматривается проверка характеристик проектных решений типовой конструкции и (или) физических характеристик экземпляров изделий.
контрольный рубеж (КР) этапа жизненного цикла (milestone/decision gate): момент завершения этапа ЖЦ, в котором предусматривается проверка характеристик проектных решений типовой конструкции и (или) физических характеристик экземпляров изделий.
Модель жизненного цикла системы представляет собой структуру, состоящую из упорядоченных, взаимосвязанных, формализованных процессов, работ и задач, выполнение которых является необходимым и достаточным условием существования системы во времени и которые охватывают жизнь системы от момента замысла до прекращения использования.
Проект можно разбить на отдельные фазы, отделенные контрольными рубежами (воротами принятия решений). У NASA 7 фаз ЖЦ, в GE их 10, у Airbus в ЖЦ 14 последовательных этапов. Пример ЖЦ системы показан на рис. 1.2.
Этапы жизненного цикла используются, чтобы помочь планировать и управлять всеми основными событиями разработки высокотехнологичной авиационной, космической или другой сложной системы или продукта.
Декомпозиция проекта на этапы жизненного цикла переводит организацию процесса разработки на более мелкие и управляемые части. Переход фазовых границ определяется в пунктах оценки прогресса проекта и решений типа «идти/не идти».

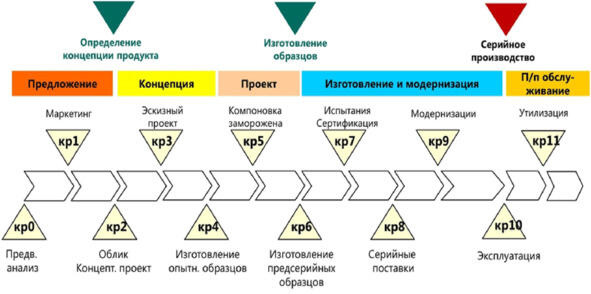

Рис. 1.2. Этапы жизненного цикла системы (пример)
То есть на контрольном рубеже следует принять решение, продолжать ли проект на следующем этапе, «вернуться к чертежной доске» и переделать текущую работу завершаемой фазы или прекратить проект.
Перечислим основные фазы жизненного цикла продукта и типовые контрольные рубежи (КР), или ворота принятия решений, на различных этапах модельного жизненного цикла программы создания воздушного судна, показанные на рис. 1.2.
А. Инициация
Предварительный анализ изделия (КР 0)
Определение бизнес-возможности разрабатываемого продукта (КР 1)
Б. Формирование содержания программы
Концептуальное проектирование и оценка выполнимости (КР 2)
Определение облика изделия, эскизный проект (КР 3)
Представление ВС и процессов его создания (КР 4)
В. Фаза реализации программы
Утверждение («замораживание») конструкции (КР 5)
Изготовление опытных образцов (КР 6)
Летные испытания, сертификация (КР 7)
Начало поставок в эксплуатацию (КР 8)
Модернизация (КР 9)
Эксплуатация и завершение серийного производства (КР 10)
Г. Завершение программы
