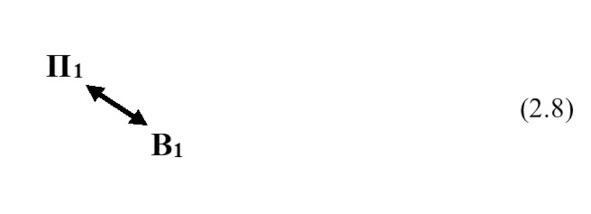

Схема (2.8) описывает взаимодействие поля и вещества взаимодействие и взаимодействие.

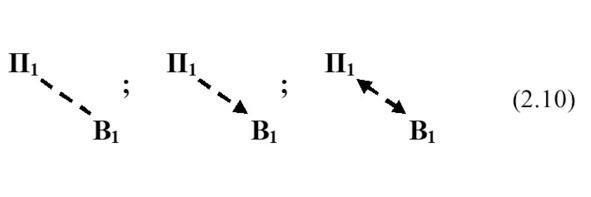

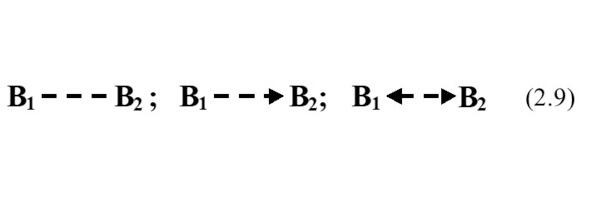

Действия могут быть неэффективными или неэффективными. Они обозначаются прерывистой линией, как показано на схеме (2.9) и (2.10).

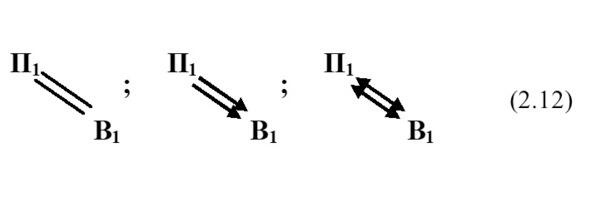

Избыточные действия обозначаются двумя параллельными линями (стрелками). Эти действия показаны на схеме (2.11) и (2.12).

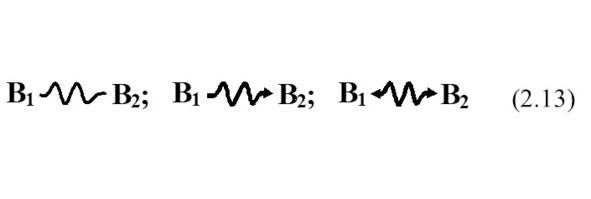

Вредные, Вредные действия обозначаются волнистой линией. Эти действия показаны на схеме (2.13) и (2.14).
Знак перехода от исходной вепольной модели к необходимой обозначается двойной стрелкой, например как показано в (2.15).
Глава 3. Виды вепольных систем
3.1. Вепольные модели для полей
Можно представить три вида вепольных моделей:
генерирование поля;
преобразование поля;
видоизменения поля.
Генерирование поля

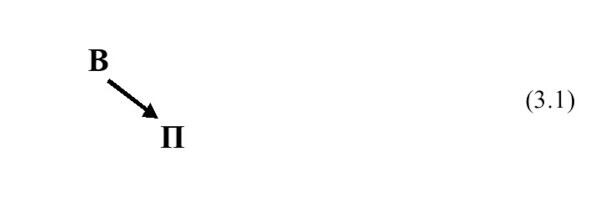

Генерирование поля веществом представлено схемой (3.1). При помощи этой схемы могут быть описаны явления, происходящие, например, в: магните, радиоактивном веществе, радио, электрете (электрический аналог постоянного магнита), электрической батарее, веществе с запахом и т. п.
Вместо цифр у веществ и полей могут быть буквенные обозначения или смешанные, например, магнит в схеме (3.1) можно обозначить, как Вмаг, Вмаг или Вмаг, Вмаг (ВмагВмаг); радиоактивное вещество Вмаг, Вмаг; радио Вмаг, Вмаг; электрет Вмаг, Вмаг и т. д.
Приведем пример из области информационных систем.
Пример 3.1. Корректирующие коды
При записи, воспроизведении или передаче данных возникают ошибки под влиянием помех. Для обнаружения и исправления ошибок используют корректирующие коды.
При записи или передаче в полезные данные добавляют избыточную информацию (контрольное число), а при чтении или приеме контрольное число используют для обнаружения и исправления ошибок. При проверке определяют контрольное число. Она может использоваться, например, для детектирования компьютерных вирусов.

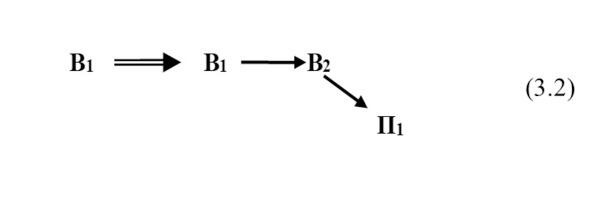

Необходимо проверить данные В1 левая часть схемы (3.2). При записи добавляют контрольное число В1 . По контрольной сумме В1 определяют правильность данных В1 (нет ли ошибки или вируса).
Где:
В1 данные 1;
В2 данные 2 (избыточная информация контрольное число);
П1 контрольная сумма.
Преобразование поля
Преобразование поляПреобразование поля представлено на схеме (3.3). Вещество Преобразование поля (энергии или информации) Преобразование поля вПреобразование поляПреобразование поля вид. Это два качественно разных поля.
Примечание. Принято входное поле (в данном случае П1) располагать над веществом П1, а выходноеП1 ниже вещества П1.
Преобразование энергии могут осуществлять, например: генератор, двигатель, электродвигатель, измерительный элемент (датчик) и т. п.
Пример 3.2. Генератор

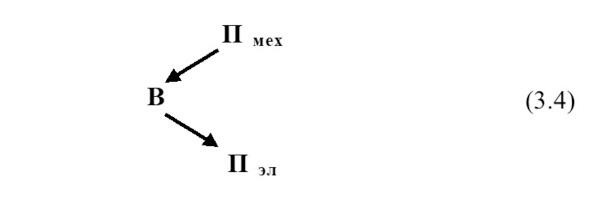

Генератор электрического токаВ преобразует вращательное полеВ (полемеханических сил), которое может быть изображено и как В, в электрическое полеВ или В. Веполь будет иметь вид (3.4).
Пример 3.3. Электродвигатель
У электродвигателя В обратное преобразование электрическое полеВ превращается в механическоеВполе вращения. Веполь будет иметь вид (3.5).
