1. Физическая топология отображает физическое расположение промежуточных устройств и кабельных линий;
2. Логическая топология отображает устройства, порты и схемы адресации.
Изображения топологий приведены на рисунках 1 и 2.

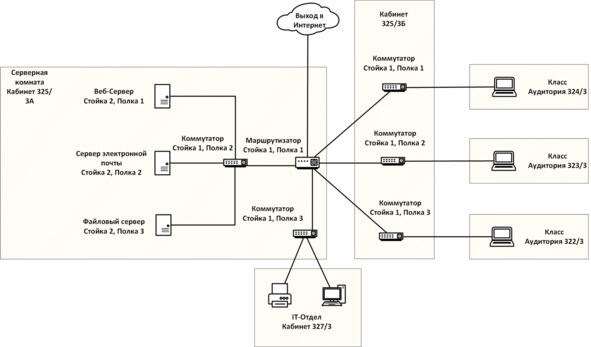

Рисунок 1 Пример физической топологии

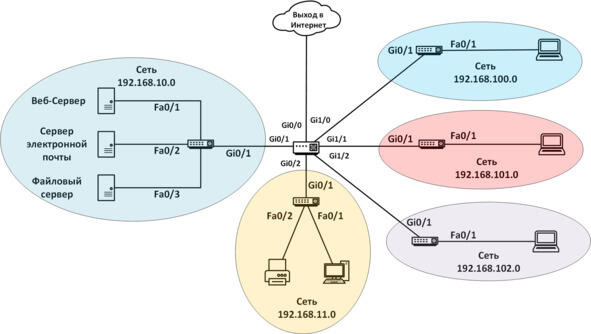

Рисунок 2 Пример логической топологии
Сетевая карта устройство, позволяющее взаимодействовать с другими устройствами в сети.
Физический порт разъем на сетевом устройстве, через который кабели подключены к компьютеру или другому сетевому устройству.
Интерфейс специализированные порты в сетевом устройстве, которые подключаются к отдельным сетям. Поскольку маршрутизаторы соединяют между собой сети, порты маршрутизатора называются сетевыми интерфейсами.
Часто на практике слова «Порт» и «Интерфейс» являются взаимозаменяемыми.
1.2 Виды сетей
Сети сильно отличаются по площади покрытия, количества пользователей, типа и объема предоставляемых услуг пользователям. Наиболее распространенными типами сетевых инфраструктур являются локальные сети LAN и глобальные сети WAN.
Локальная сеть (LAN) сетевая инфраструктура, предоставляющая высокоскоростной доступ пользователям и оконечным устройствам на небольшой территории. Обычно является домашней сетью, сетью малого или крупного предприятия. Управляется одним квалифицированным лицом или отдельным IT-отделом на предприятии.
Глобальная сеть (WAN) сетевая инфраструктура, предоставляющая доступ к другим сетям на большой территории. Принадлежит провайдерам телекоммуникационных услуг и находится под их управлением.
Интернет всемирное объединение взаимосвязанных сетей для хранения и передачи информации.
Экстранет защищённая от несанкционированного доступа корпоративная сеть, использующая Интернет-технологии для внутрикорпоративных целей, а также для предоставления части корпоративной информации и корпоративных приложений деловым партнерам компании.
Интранет частные сети LAN и WAN, которые принадлежат организации и доступны только ее членам, сотрудникам и прочим авторизованным лицам.
Для сети Экстранет особенно важны аутентификация пользователя (который может и не являться сотрудником компании) и, особенно, защита от несанкционированного доступа, тогда как для приложений Интранет они играют гораздо менее существенную роль, поскольку доступ к этой сети ограничен физическими рамками компании.
Для доступа к Интернет существует множество способов подключения. Домашние пользователи, удаленные сотрудники компаний и малые офисы, как правило, для доступа в Интернет нуждаются в подключении к поставщикам услуг Интернета. Варианты подключения существенно меняются в зависимости от провайдера, географического местоположения и развития инфраструктуры. Популярные варианты включают в себя широкополосную кабельную сеть, широкополосную цифровую абонентскую линию (DSL), беспроводные глобальные сети и мобильные сервисы.
1.3 Надежность сетей
Для поддержания работоспособности и надежности сети требуется, чтобы она соответствовала четырем основным требованиям:
1. Отказоустойчивости;
2. Масштабируемость;
3. Качество обслуживание;
4. Безопасность.
Отказоустойчивость свойство сети сохранять свою работоспособность после отказа одного или нескольких составных компонентов. Для этого сети используют несколько путей передачи данных от источника к месту назначения. Если один путь недоступен, сообщения можно немедленно отправить по другой линии связи. Наличие нескольких путей к месту назначения называется резервированием.
Масштабируемость свойство сети, позволяющая быстро расширить, обеспечив поддержку новых пользователей и приложений без снижения эффективности обслуживания существующих.
Качество обслуживания (QoS Quality of Service) технология предоставления различным классам трафика различных приоритетов в обслуживании во избежание перегрузки сети.
Обеспечение безопасности инфраструктуры сети включает в себя физическую защиту всех устройств, которые необходимы для сетевых подключений, и предотвращение несанкционированного доступа к установленному на них ПО управления.
