Лев Певзнер - ТРИЗ для «чайников»  4. Микростандарты стр 5.

Пример 2

Извлечение ТЭНа из реактора (из практики Л. Певзнера).

Это произошло 25 лет назад, когда я работал в составе команды Бориса Злотина на Норильском ГОКе. Там мы столкнулись со следующей задачей:

В специальном реакторе (реактор  это горизонтально установленная бочка диаметром около 4-х метров, длиной около 12 метров, с толщиной стальных стенок 12 мм, внутри которых выложен слой свинца  10 мм и огнеупорный кирпич) происходил процесс перевода серы из пульпы колчеданов в чистую серу. Для этого в реакторе пульпу под давлением 1015 атм. при температуре 130140 С и перемешивали ее, добавляя кислород. Как происходил процесс точно не помню, но задача была выглядела простой. Температуру поддерживали четыре ТЭНа (ТЭН представлял из себя трубу длиной 4 метра и диаметром 70 мм), которые вводили через торцы реактора сбоку, через специальные стальные гильзы полуметровой длины. Их внутренний диаметр был на 2 мм больше диаметра ТЭНа (рис. 8). И все было бы ничего, если бы не регулярное обслуживание, при котором необходимо было вынимать ТЭНы. Пространство между гильзой и ТЭНом за время работы реактора между обслуживанием, заполнялось гипсом (выделяемым из раствора пульпы), намертво соединяя ТЭН с гильзой. Каждый раз был большой риск повреждения реактора при извлечении ТЭНов. Уж больно велики были усилия.

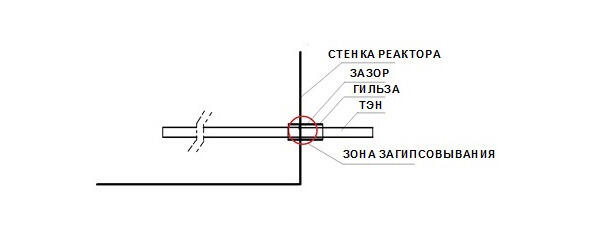

Рис.8. Схема входа ТЭНа в реактор.

Решение: на ТЭН спирально наворачивается тонкая стальная проволока, полностью закрывающая зону контакта ТЭНа и гильзы. В то время, когда необходимо извлечь ТЭНы мы тянем за выступающий конец проволоки, вытягивая проволоку на всей длине. Загипсованное соединение между гильзой и ТЭНом разрушается, и ТЭН легко извлекается.

1.5. Зонтичные структуры

В фильме «Укрощение огня» показывается, как Конструктор ракетных двигателей зашел в тупик. Простое линейное увеличение мощности двигателя не позволяло создать требуемой тяги, чтобы запустить ракету, а параллельное соединение нескольких двигателей в пакет недопустимо усложняло управление ракетой. И тогда Главный Конструктор предложил объединить стандартные двигатели в несколько пакетов. Так родилась ракета «Восток».

Ракетоноситель (первая ступень) корабля «Восток»  полисистема 5-ти групп двигателей из полисистем по 4 двигателя в каждой группе.

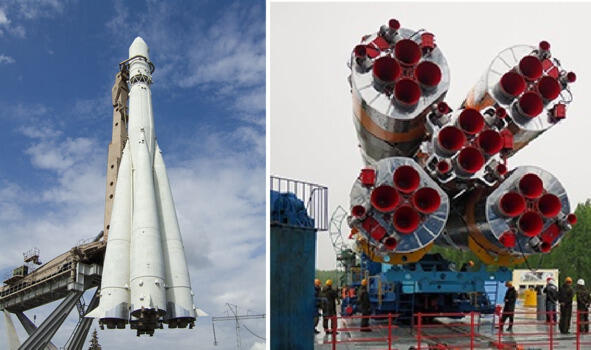

Рис. 9. Ракета-носитель «Восток». Пакеты двигателей.

МКС: Если недопустимо увеличение единичной мощности системы

и недопустимо параллельное объединение в полисистему необходимого количества систем для достижения необходимой мощности,

то решением может стать переход к зонтичной структуре позволяющей снизить нежелательный эффект от сложного объединения большого количества систем.

Зонтичная структура представляет из себя объединение в полисистему нескольких систем, каждая из которых, в свою очередь, является полисистемой из одинаковых элементов.

В природе этот микростандарт демонстрируют растения семейства зонтичных, например укроп.

Рис. 10. Укроп

За счет чего достигается эффект?

1. Эффективность полисистемы вместо одной системы большой мощности обеспечивается за счет:

 повышения серийности производства отдельных элементов;

 снижения вредных факторов, возникающих при росте единичной мощности системы.

2. Эффективность группового свертывания связана с:

 устранением лишних элементов в каждой группе (оптимальность по объему свертывания определяется ростом вредных факторов, возникающих при объединении систем).

Зонтичное построение реализует в полной степени закон развертывания-свертывания4, когда эффективность системы через структурирование одновременно повышается за счет:

 развертывания системы в полисистему, с однородными элементами на самом нижнем уровне;

 группового свертывания, на каждом уровне структуры.

Рис. 11. Грузовой самолет с группами колес

.

Пример 2

У самолета Б-52 четыре пары реактивных двигателей  полисистема из 4-х би-систем.
