Рис. 2. Конденсатор на задней стенке холодильника
В фабричной машине для производства льда трубки конденсатора были гораздо толще, а роль охладителя выполняла вода. При этом вода в конденсаторе нагревалась до 110 °С. Далее горячая вода поступала в градирню, расположенную на крыше завода, где охлаждалась воздухом, а также за счет испарения. Затем охлажденная вода снова поступала в теплообменник. Стоит отметить, что достаточно много воды терялось при испарении.
Мы сразу поняли, что этого водного ресурса нам хватит не только для уменьшения расхода пара, но и даже для полного исключения его использования. Достаточно просто было установить теплообменник, и перегретой водой от установки для производства льда нагревать воду, используемую для удаления перьев. Так мы и энергию сэкономим, да еще и сократим расход воды, которая испарялась в градирне.
Самым смешным было то, что машина по производству льда находилась в соседнем помещении с линией пропарки тушек!
Почему же это не сделали малазийские инженеры? Все очень просто систему удаления перьев проектировали одни инженеры, а систему производства льда другие. И каждый добросовестно выполнил свою работу.
/Из практической работы Л. Певзнера в компании KFC в Малайзии в 2000 году/
Во-вторых, постоянно появляются новые материалы и технологии, новые технические системы. Все это приводит к появлению новых ресурсов1.
Пример
Появление полиэтилена и полипропилена в середине прошлого века полностью изменило мир техники. Появилось множество приборов с использованием этих материалов. Например, многие элементы автомашин изготавливаются сейчас из пластиков, пластиковые окна, и многое другое.

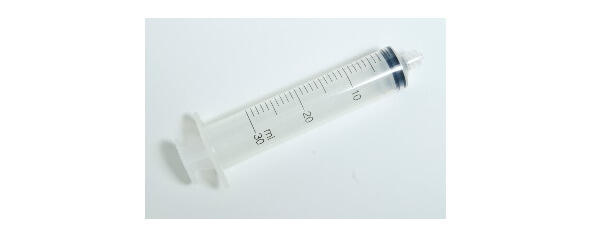

Рис. 3. Одноразовые шприцы из пластика
И таких примеров бесконечное множество. Так что, с развитием науки и техники, постоянно появляются все новые и новые ресурсы[1].
В-третьих, при разработке новых технических систем трудно все учесть, и некоторые ресурсы, имеющиеся при создании системы, не сразу удается использовать.
Пример
То, что жидкость, охлаждающая двигатель автомобиля, используется для подогрева воздуха в салоне зимой, знают все автолюбители. Но вероятно не все догадываются, что так было не всегда. Например, в автомобиле ЗАЗ-968 было специальное устройство печка, которая использовала бензин, чтобы подогревать зимой воздух в салоне автомобиля. Ну не сразу догадались советские инженеры использовать охлаждающую жидкость двигателя в качестве ресурса для отопления салона!
Итак, ресурсы.
Определение: Под ресурсами понимаются все вещества, поля2 и другие свойства и возможности, которыми располагает техническая система и ее элементы, а также находящиеся рядом с ней системы или внешняя среда, и которые могут быть использованы для улучшения системы, или для решения поставленной задачи.
_________________________________________
1 Подробно закон возрастания ресурсов изложен в Приложении 1.
2 Понятие поле в ТРИЗ отличается от общепринятого. Поля в ТРИЗ это любые энергетические взаимодействия между элементами технической системы, а также воздействия на систему со стороны надсистемы или внешней среды. Полями являются гравитационное, акустическое, электромагнитное, тепловое, поле центробежных сил, механические силы, химические, и любые другие воздействия.
Специалисты ТРИЗ используют два подхода в поиске ресурсов:
1. паспортизация ресурсов (используется при совершенствовании технических систем и проведении функционально-стоимостного анализа);
2. направленный поиск ресурсов (используется при решении проблемных ситуаций и поиске причин брака или аварийных ситуаций).
В данной книге мы рассмотрим оба эти подхода, а также методы решения исследовательских задач и поиска причин брака, основанные на использовании ресурсов.
А чтобы говорить с Вами на одном языке, мы сначала познакомимся с классификацией ресурсов, разработанной исследователями компании Ideation International Incorporation (США) Светланой Вишнепольской и Борисом Злотиным.
