Кстати, если на листе рядом с картой нет шкалы линейного масштаба, а указан только численный масштаб в виде этой страшной дроби, то бояться ее не следует. Надо от числа в знаменателе отбросить два нуля оставшееся число покажет, сколько метров содержится в 1 см.
При работе с картами надо иметь в виду, что они изображают, как правило, летнее состояние местности. Уровень воды в реках и озерах указывается для межени (сезона длительного низкого стояния воды). Как известно, меженный уровень может наблюдаться как в летний, так и в зимний период.
Надо сказать, что отдельные карты и атласы областей и регионов России, изданные в постперестроечное время и имеющие крупный и средний масштаб, довольно достоверны. Мои многочисленные походы подтвердили их хорошее совпадение с реальным положением вещей. Но при этом надо ясно понимать чем меньше масштаб, тем меньше и детальность в изображении местности.
Озеро из колоды. Какие параметры, прежде всего, интересуют рыболова при разглядывании карточного озера? Это размеры, форма, изрезанность береговой линии, характер берега на различных участках, населенность и подъезды, местоположение островов, камней и мелей, распределение глубин, места произрастания водной растительности. Конечно, хотелось бы узнать и грунт дна, но указатели этого параметра на туристических картах можно увидеть крайне редко. Мне, например, встретились они только на замечательных картах набора «По лесам и озерам Карельского» (СПб, «Аэрогеодезия», 19911999 гг.).
Итак, если некоторые из перечисленных параметров распознаются и определяются легко при наличии соответствующих обозначений, то расшифровка таких важных показателей как характер берега, распределение глубин и мощность водных зарослей гораздо сложнее. Игнорирование этих данных или отношение к ним без должного уважения чаще всего объясняется неумением правильно воспринимать картографическую информацию.

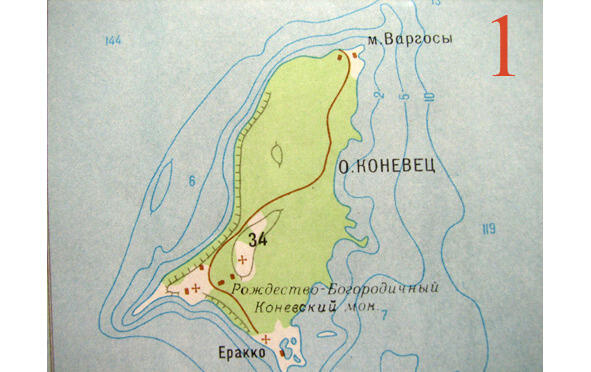

Начнем с изображения глубин на озерах. Условными обозначениями преобладающих глубин являются изобаты и числовые отметки. Изобаты это тонкие линии на изображении водной поверхности, соединяющие точки с равными глубинами (фото 1).
Обычно поверхность воды имеет голубой цвет, а изобаты темно-синий. Иногда участки с разной глубиной окрашены в синие тона разной насыщенности чем глубже, тем темнее. Числовые отметки глубин (в метрах) расположены либо в разрыве соответствующей изобаты, либо непосредственно в тех точках водоема, где они указывают преимущественное значение глубины (см. фото 1).

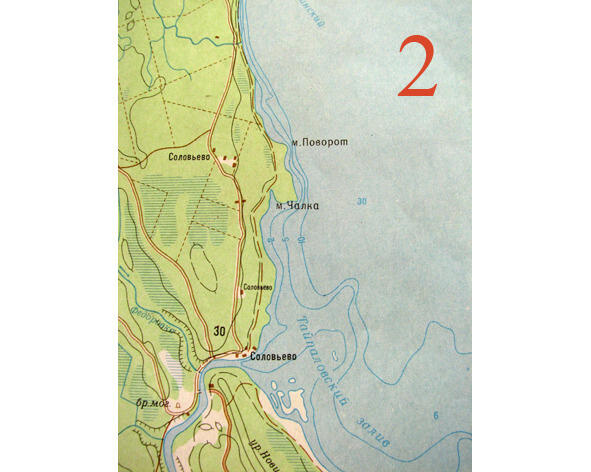

По положению изобат можно определить направление и крутизну свала. Например, это важно знать, когда идет поиск перспективных участков при ловле с берега. Если изобаты расположены часто, то в этом месте резкий свал в глубину. Если картина обратная редкие изобаты, то отмель с постепенным понижением дна (фото 2).

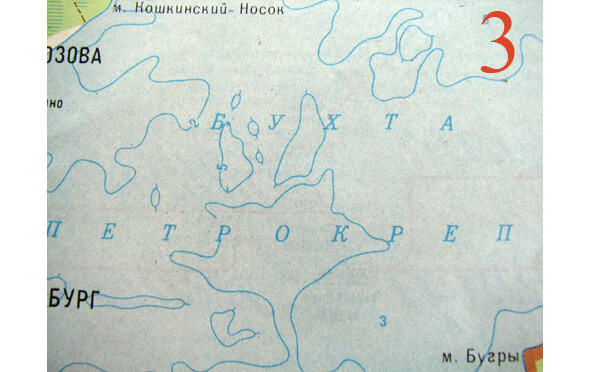

С помощью изобат можно обнаружить также подводные гряды и банки, крупные ямы, рвы и овраги. Эти неоднородности дна, которые чрезвычайно интересуют рыболовов, обозначаются замкнутыми изобатами (фото 3). А чтобы по этим замкнутым кривым определить вид локальной неоднородности (углубление или возвышение), перпендикулярно изобате рисуются короткие штрихи, указывающие направление свала в глубину (см. фото 3).
Наличие мелей, подводных и торчащих из воды камней, полей водных растений (как правило, тростниково-камышовых зарослей) показывается с помощью специальных условных обозначений, которые, к сожалению, далеко не всегда приводятся в перечне. Обычно мели (чаще каменистые) обозначаются рядами черных точек разной величины, размер которых уменьшается с глубиной (фото 4).
Камни показываются значком в виде маленькой буквы «т»: подводные в ее обычном написании, надводные в перевернутом (фото 5). Маленьким крестиком помечаются так называемые осыхающие камни, которые в зависимости от уровня воды могут находиться в подводном или надводном положении. Плантации водной травы обозначаются чаще всего черными отметками, напоминающими трилистник или трефовую масть (см. фото 4 и 5). Напомню, что наличие зарослей водных растений и степень зарастания водоема характеризуют его кормность, т.е. богатство фауны (см. нижерасположенный раздел «На озере с бедной ихтиофауной»).
