Системы обеспечения
Общая информация
Системы обеспечения (Facility Infrastructure) Не являются ИТ сервисами, ИТ не является владельцем или управляющим сервисов, но необходимы для функционирования ИТ инфраструктуры. Как правило их внедрение и сопровождение производится административным департаментом и департаментом безопасности организации.

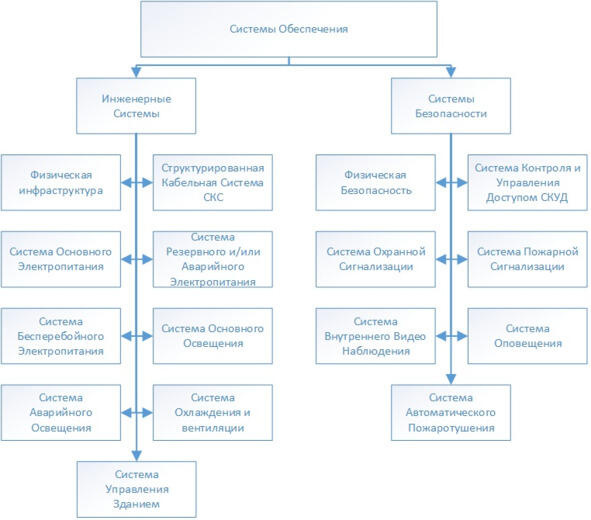

Системы обеспечения можно условно разделить на две составляющие: Инженерные системы и Системы Безопасности. Первая группа предназначена для обеспечения функционирования ИТ инфраструктуры. Вторая группа обеспечивает физическую безопасность ИТ инфраструктуры. При построении ЦОД желательно придерживаться рекомендаций следующих стандартов:
Uptime Institute (UI)
Американский стандарт (ANSI) TIA-942
Серия стандартов EN50600 компании «CENELEC»
SHRAE 90.4 ASHRAE
Для понимания дальнейший информации необходимо ознакомится с рядом значений:
1 Вт = 1.4 ВА (Вольт-Ампер) мощность при коэффициенте 0.7;
1 Вт = 3.41 BTU британская единица тепловыделения;
1 U = 44.45 мм (1.75 дюйм) размера оборудования стойки;
10 мВт = 10 dBm мощность сигнала или потерь;
100 мВт = 20 dBm мощность сигнала или потерь (в 10 раз);
200 мВт = 23 dBm мощность сигнала или потерь (в 2 раза);
1000 мВт = 30 dBm мощность сигнала или потерь (в 100 раз);
Инженерные системы
F01 Физическая инфраструктура
F02 Структурированная Кабельная Система (СКС)
F03 Система Электропитания
F04 Система основного освещения
F05 Система аварийного освещения
F06 Система резервного и аварийного электропитания
F07 Система Бесперебойного Электропитания (UPS)
F08 Система охлаждения и вентиляции (HVAC)
F09 Система управления Зданием (BMS)
Системы Безопасности
F10 Физическая безопасность
F11 Система Контроля и Управления Доступом (СКУД)
F12 Система охранной сигнализации
F13 Система пожарной сигнализации
F14 Система внутреннего видеонаблюдения (CCTV)
F15 Система автоматического пожаротушения
F16 Система оповещения
Рассмотрим детальные требования предъявляемые к системам обеспечения
F01: Физическая инфраструктура
Назначение

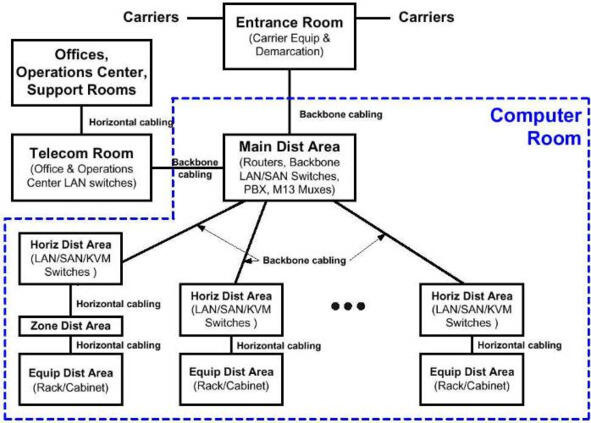

Физическая инфраструктура представляет из себя помещение, здание или пространство для расположения инженерных систем и вычислительных ресурсов. По стандартам построения ЦОД различают помещения ЦОД по их назначению:
Машинный зал (Computer Room CR) включающие в себя Zone Distribution Area ZDA и Equipment Distribution Area EDA;
Коммуникационные помещения (Telecommunication Room TR) включающие в себя Main Distribution Area MDA и Horizontal Distribution Area HDA;
Entrance Room ER помещение для подвода внешних коммуникаций;
Технические помещения (Facility Room FR) для ИБП, систем охлаждения и т п;
Network Operation Center NOC помещения для мониторинга;
Кроме этого вводятся понятия:
Площадь Стойки (Rack Area)
Количество Вмещаемых Стоек (Rack Yield)
Единица Эквивалента Стойки (REU)
Введем основные определения
Центр обработки данных (ЦОД) консолидация вычислительных ресурсов, средств хранения данных и связи в специализированном помещении для выполнения функций обработки, хранения и распространения информации.
Коммуникационная комната специализированное помещении для размещения элементов СКС, активного оборудования, систем безопасности и т п. Исполняет функции консолидации, обработки, хранения и обмена информацией с ЦОД.
Коммуникационные шкафы отдельно стоящие специализированные стойки для размещения активных и пассивных элементов СКС и элементов систем обеспечения. Исполняет функции коммутации и консолидации точек подключения. Могут размещаться как обособленно, так и в помещении коммуникационных комнатах или ЦОД.

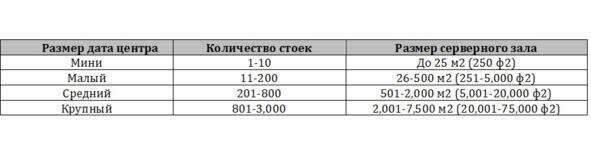

По размерам ЦОДы можно разделить по площади машинного зала и ассоциируется с количеством вмещаемых стоек. Так для примера:
Общие требования
Физические требования общего назначения можно выразить как:
Наличие помещения серверной комнаты или ЦОД.
Наличие коммуникационных комнат (для этажа, сектора и т п).
Возможность доставки и монтажа коммуникационных 42U стоек
