Коды ошибок Тойота и методы устранения

Составитель Вячеслав Пшеничников

Предисловие

С момента появления инжекторных автомобилей появились и диагностические приборы к ним. Ведь машины уже на заводе комплектуются бортовыми компьютерами (электронными системами управления двигателем). А поскольку, прибор связан практически со всеми датчиками, которыми напичкали автомобиль, то теоретически и диагностика не составляет особого труда.

Однако, многие производители автопрома, опасаясь рекламаций и «несанкционированного» ремонта, намеренно скрывают от потребителя подобную возможность, ограничивая пользователя в так необходимой ему информации, и вынуждая обращаться в авторизованные техцентры. Даже те, кто осмелились делиться знаниями о состоянии авто с помощью бортового самописца, делают это на своем родном для производителя языке.

Данный сборник поможет нашему отечественному автолюбителю немного разобраться в этом запутанном ребусе.

Книжка не является руководством по ремонту и эксплуатации автомобиля. Это переводчик с электронного языка на наш человеческий той информации, которая записывается автоматически в память ЭСУД во время тех или иных неполадок.

В сборнике опубликованы отзывы и рекомендации обычных пользователей по устранению возникших неисправностей.

Некоторые материалы переведены с иностранных языков и могут быть неточны технически.

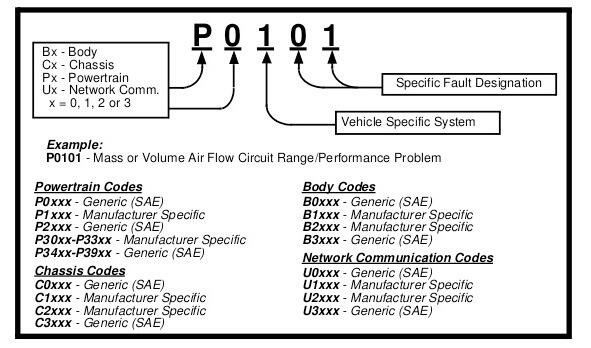

РАСШИФРОВКА КОДОВ ОШИБОК ОРИГИНАЛЬНОГО ПРОТОКОЛА TOYOTA

Коды Pxxxx относятся к силовой части

Коды Bxxxx относятся к кузовной части

Коды Cxxxx относятся к ходовой части

Коды Uxxxx относятся к сети или не определены

generic  общиt коды

manufacturer  специфичные коды производителя

Коды P0010-P0098

P0010

Устройство управления положения распредвала «A» (ряд 1)

Camshaft Position «A» Actuator Circuit Bank 1

Возможные причины

 Грязное масло

 Замыкание или обрыв цепи клапана подачи масла OCV

 Неисправность клапана подачи масла OCV

 Неисправность в системе изменения фаз газораспределения (VVT) (регулировка времени переключения клапана)

 Плохой контакт

 Неисправен модуль управления двигателем (ECM)

Технические примечания

Если моторное масло заменено, а цепи VVT и OCV в порядке, замените VVT, чтобы решить проблему

Условия появления ошибки

После того, как ECM отправит сигнал целевого рабочего цикла в OCV, ECM контролирует ток OCV для установления фактического рабочего цикла. Контроллер ЭСУД определяет наличие неисправности и устанавливает код неисправности, когда фактическое отношение рабочего цикла изменяется от отношения целевого коэффициента заполнения.

Описание

Система изменения фаз газораспределения (VVT) состоит из блока ECM, клапана OCV и контроллера VVT. ECM передает в OCV управляющий сигнал задания продолжительности включения. Данный управляющий сигнал регулирует давление масла, действующее на контроллер VVT. Управление механизмом изменения фаз газораспределения выполняется, исходя из режима работы двигателя, а именно  с учетом расхода воздуха на входе, положения дроссельной заслонки и температуры охлаждающей жидкости. На основании сигналов, поступающих от нескольких датчиков, ЕСМ управляет клапаном OCV. Контроллер VVT регулирует угол распредвала впускных клапанов посредством давления масла, проходящего через клапан OCV. В результате оптимизируется относительное положение распределительного и коленчатого валов, повышается крутящий момент двигателя и экономия топлива, а токсичность отработавших газов снижается при общих условиях движения. С помощью сигналов, поступающих от датчиков положения распределительного и коленчатого валов, ECM определяет фактические фазы газораспределения впускных клапанов и обеспечивает управление в режиме обратной связи. Таким образом, ECM определяет заданные фазы газораспределения впускных клапанов.

Сопутствующие симптомы

 Горит лампа «Check Engine» или индикация необходимости прохождения очередного ТО

 Отсутствие или потеря мощности
