Для наконечников свай существует принятые обозначения:
CВC сварной наконечник
ВСЛ наконечник литой
CВК конусный наконечник
5. Сваи с литым наконечником
Чаще всего винтовые наконечники свай изготавливаются отдельно и привариваются к ее окончанию. Они представляют собой литую заготовку в виде заостренного винта. Такие наконечники изготавливаются литьем.
Форма литого наконечника может быть винтовой и лопастной.
Литье производится в заводских условиях. Для изделий сначала изготавливаются модели из специального полистирола, по которым изготавливается пресс-форма для литья. После заливки расплавленного металла заготовка остывает и изымается, после чего подвергается механической т температурной обработке для придания требуемых физико-механических свойств.
Для литья наконечников используются различные марки стали. Главное, чтобы они хорошо сваривались с используемыми трубами.
6. Типовые различия винтовых свай
В целом, существует несколько основных параметров, по которым можно классифицировать винтовые сваи:
Конструкция сваи
Габариты сваи
Особенности монтажа
Антикоррозионная обработка
Кроме того в отдельных случаях требуется изготовление винтовых свай неравномерных по толщине с утолщением на определенных участках.
7. Классификация свай по их конструкции
По конструкции винтовые сваи могут быть в первую очередь:
Цельными
Составными
Составные сваи используются в довольно редких случаях, когда требует большая глубина их внедрения, например в сильно заболоченных местах или на склонах. Состыковка свай обычно проводится наваркой или с помощью жесткого фланцевого соединения.

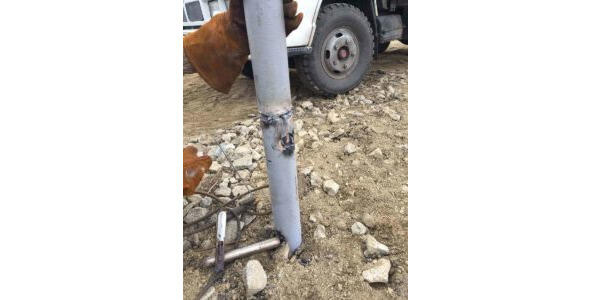

Удлинение винтовой сваи
Кроме того, сваи различаются по типу наконечника и количеству лопастей, о чем подробнее будет рассказано ниже.
8. Классификация свай по размеру
В первую очередь сваи различают по диаметру трубы, выступающей в качестве тела сваи. Обычно используются бесшовные трубы диаметром от 57 до 133 мм и выше, с толщиной стенки от 4 мм.
Наиболее ходовые размеры трубы в сочетании со стенкой:
57х4
73х4
76х45
89х45
108х46
133х46
Кроме сечения труб, сваи могут различаться по стандартной длине. Типовые сваи для постройки габаритных сооружений обычно производятся длиной порядка 2,53 метров. Этого обычно достаточно, чтобы свая уходила в грунт на глубину ниже точки промерзания почвы. На территории России этот параметр варьируется от 1,5 до 2,5 метров. В этом случае свая выступает над поверхностью земли на 5070 см и обрезается по уровню плоскости фундамента с учетом возможного небольшого уклона на участке.
Более короткие сваи производятся для установки легких конструкций, а также для монтажа отдельных, относительно легких опор при строительстве заборов, навесов и т. д. Стандартная длина коротких свай от 1,5 до 2 метров.
9. Классификация винтовых свай по типу резьбы
Два основных вида вида свай по устройству резьбы, которая обеспечивает вкручивание сваи в грунт:
Лопастные, когда крутящий момент передается от лопасти
Резьбовые, когда на конце сваи имеется резьба
Винтовые и лопастные наконечники могут быть как сварными, так и литыми, основное различие здесь в форме резьбы.
В случае лопастных наконечников внедрение в грунт создается с помощью лопастей. Кроме облегчения заворачивания свай лопасть имеет еще одну важную функцию она создает дополнительную площадку опоры сваи на слои грунта, повышая, таким образом, ее устойчивость и несущую способность.
В свою очередь резьба на конце трубы значительно облегчает процесс вкручивания сваи в грунт, и тоже широко используется особенно в плотных грунтах, куда заворачивать лопастные сваи затруднительно, а роль площадки для опирания на грунт не так велика.

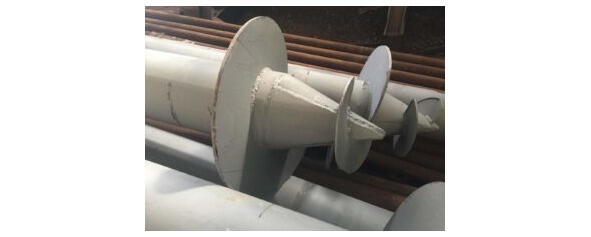

Лопастный наконечник
10. Классификация свай по конструкции лопастей
Отдельно следует затронуть вопрос о различии свай по лопастям. Это могут быть
Широколопастные сваи
Узколопастные, приближающиеся по сути к резьбовым
Широколопастные сваи наиболее распространены в строительстве на большинстве грунтов. Узколопастные применяются обычно в тяжелых, каменистых грунтах, а также в районах вечной мерзлоты.
