Полученное в результате острие в виде конуса, очень удобно в дальнейшем для приварки к нему лопастей.
Для выполнения указанных операций лучше всего использовать плазморез, так как он дает высокую точность резки металла. Впрочем, при невозможности применения дорогостоящего оборудования, можно провести обрезку болгаркой, но это значительно увеличит затратность операции.
Полученная в результате пика достаточно легко справляется с плотными грунтами и способна крошить крупные валуны, а также обходить мелкие камни, встречающиеся в грунте.

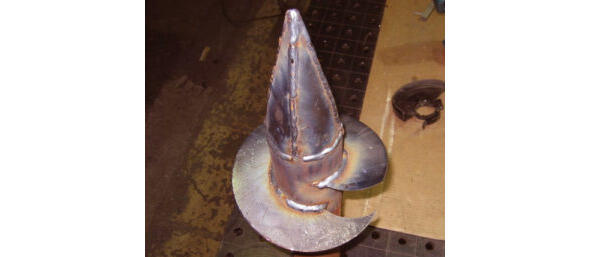

Наконечник из тела трубы
Сварной наконечник изготавливается отдельно из треугольников по шаблону, описанному выше, и затем приваривается к окончанию трубы. Такое соединение наконечника с телом трубы значительно менее надежно, чем в первом случае, но изготовление его немного проще. Сваи с таким наконечником можно использовать, если грунты достаточно мягкие.
Следует отметить, что конструкция таких наконечников позволяет навивать лопасть уже в узкой его части.

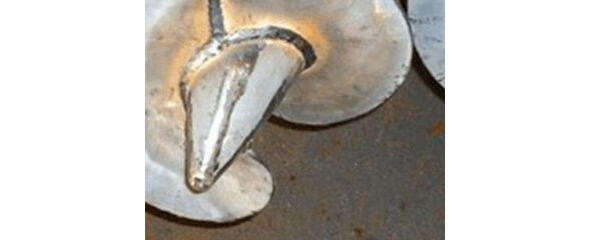

Сварной наконечник
Крестообразный наконечник отличается способом создания острия. Полученная форма его сходна с жалом крестовой отвертки. Изготовление его производится следующим образом:
На трубу наваривается круглая заглушка с диаметром, равным диаметру трубы.
Из листа стали вырезается равнобедренный треугольник, так чтобы острие составляло по длине порядка двух диаметров трубы. Основание треугольника равно диаметру заглушки.
Изготовленный треугольник приваривается на заглушку
К основному треугольнику сбоку привариваются ребра жесткости, представляющие собой прямоугольные треугольники, с основание равным радиусу трубы и заглушки
Единственный недостаток крестообразного жала состоит в том, что лопасть приваривается выше пики, что увеличивает усилие ввинчивания сваи.
Приварной литой наконечник изготавливается отдельно от всей сваи. Обычно это изделие промышленного производства, изготовленное методом литься. Оно представляет собой конус с уже имеющимися на нем лопастями.
Использование таких наконечников очень удобно их достаточно просто приварить к окончанию трубы. К тому же обычно они изготавливаются из высокопрочных марок сталей, и метод их производства способствует тому, что они успешно противостоят разрушению даже в самых сложных грунтах.
Недостатком является общее удорожание сваи, а также необходимость очень качественного соединения наконечника с трубой.

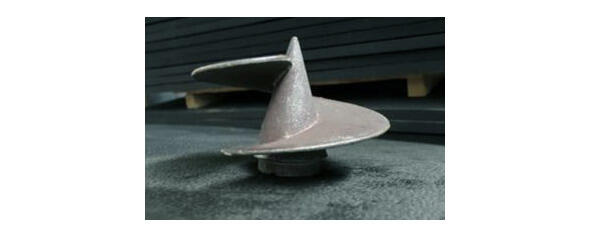

Литой наконечник с лопастью
4. Лопасть винтовой сваи
Лопасть свай являются элементом, обеспечивающим превращения крутящего момента в движущий. Существует несколько видов лопастей для винтовых свай и способов их монтажа.
Лопасти могут быть в виде:
Сплошного винта
Сборного винта из нескольких заготовок
Сплошной винт составляет один так называемый заход или виток. Он имеет самую высокую конструкционную прочность, но усилие по завинчиванию сваи с таким винтом выше, чем у свай с несколькими витками спирали.
Способ изготовления однозаходной лопасти состоит в следующем:
Разметка заготовки, представляющей собой шайбу из листового металла
Раскрой заготовки
Разводка заготовки то есть превращение ее в спираль.
Заготовка представляет собой круг с внешним диаметром порядка 1530 см в зависимости от диаметра трубы под сваю. Внутри большого круга вырезается внутренний круг, диаметр которого равен диаметру трубы. В результате получается плоское кольцо или шайба.
Чтобы придать ей форму лопасти, производят надрез аналогично созданию пружинной шайбы. Его можно выполнить по прямой от центра к диаметру, а можно по специально отмеченной кривой в зависимости от требуемой формы лопасти.

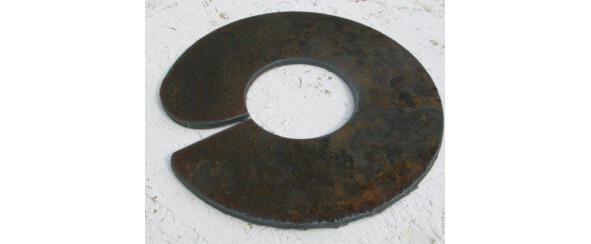

Заготовка для лопасти сваи
Для лопасти обычно берется лист толщиной от 3 мм, и его резка требует высокой режущей способности резака. Лучше всего применять плазменную резку, но возможна и газорезка. Наиболее качественные заготовки получаются с использованием лазерной резки металла. Внутреннюю часть кольца рекомендуется тщательно обработать наждаком, что обеспечит более качественное сварное соединение с телом трубы.
