Типовой проект каркасно-щитового дома
Поскольку каркасно-щитовые сооружения относятся к типу легких конструкций, для их строительства пригодны не только стандартные ленточные и плитные железобетонные фундаменты, но и, значительно чаще столбчатые и свайные.
Особенно популярны сегодня фундаменты на винтовых сваях вследствие их экономичности, прочности и быстроте возведения.
Устройство такого фундамента может быть осуществлено под ключ буквально за 12 дня, а цена его намного ниже, чем железобетонного.

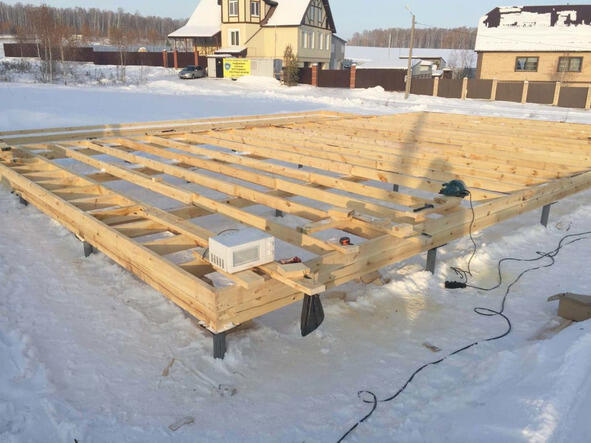

Фундамент на винтовых сваях
2.5. Строительство каркаса
После выполнения обвязки фундамента непосредственно приступают к возведению каркаса. В целом, возведение каркаса из готовых щитов содержит следующие этапы:
Настилка пола
Установка угловых опор
Строительство стен из каркасных блоков
Сооружение потолка
Сооружение стропильной системы крыши и кровли
Доски чернового пола укладываются на лаги, опирающиеся, в свою очередь, на брусья обвязки фундамента. Таким образом, создается площадка для сооружения стен.
Возведение стен каркасно-щитового дома производится установкой готовых щитов по периметру здания и для создания внутренних стен и перегородок.
В общем случае каркас собирается из отдельных блоков такой ширины, чтобы их можно было поднять одному-двум рабочим, занятым строительством. Высота ячеек соответствует высоте стен. В такую ячейку закладывается утеплитель, соответственно рассчитывается шаг стоек внутри блока в соответствии, например, с шириной плит из минваты. Блоки крепятся по периметру всего здания и в качестве межкомнатных перегородок.
В дальнейшем каркас скрепляется потолком. Сначала сверху блоков устанавливаются лаги, на которые прибиваются потолочные доски они служат полом для дальнейшего устройства мансарды, второго этажа или сразу крыши.
Сооружение крыши начинается с устройства стропильного каркаса, на который уже впоследствии укладывается кровля.
В зависимости от того, будет ли использоваться дом для летнего или всесезонного проживания, кровля также может быть дополнительно утеплена, наподобие каркасных стен.
Таким образом, строительство каркаса заканчивается с возведением кровли.

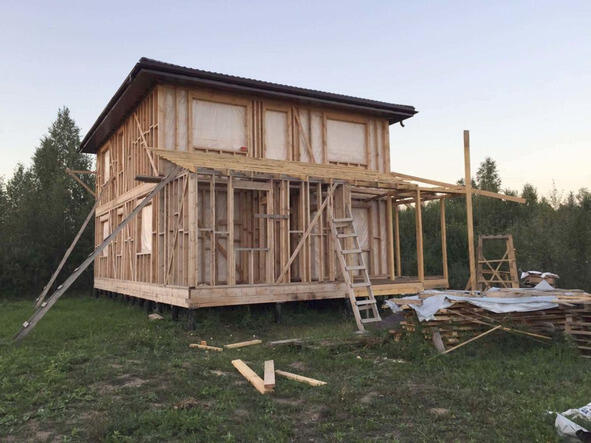

Возведение каркасного дома
2.6.Преимущества и недостатки каркасно-щитовых домов
К существенным преимуществам возведения таких домов относятся:
Относительно невысокая цена
Быстрое возведение
Легкость конструкции
Наличие большой базы готовых проектов под ключ
Отличная теплоизоляция, не требующая дополнительного внешнего утепления стен
К недостаткам можно отнести относительно слабую звукоизоляцию внутри помещения.
2.7. Строительство каркасно-панельных домов
Самым быстрым способом построить дом является сочетание каркасного и панельного метода возведения. Каркасно-панельные здания можно построить в короткие сроки без потери качества.
В общем случае, это типичный каркасный дом, в котором роль блоков, из которых состоят стены, играют готовые панели, обшитые с двух сторон листами, и с имеющимся внутри утеплителем.
Традиционное сооружение каркаса заключается в возведении блоков, куда укладывается утеплитель прямо на месте. Каркасно-панельная технология предусматривает использование готовых панелей, произведенных на заводе. В этом случае сборка каркаса производится уже из готовых ячеек или блоков.
В целом, технология возведения панельного дома следует общим принципам постройки «каркасников» применение облегченного фундамента, отсутствие дополнительного утепления, быстрота возведения, приемлемые цены строительства.

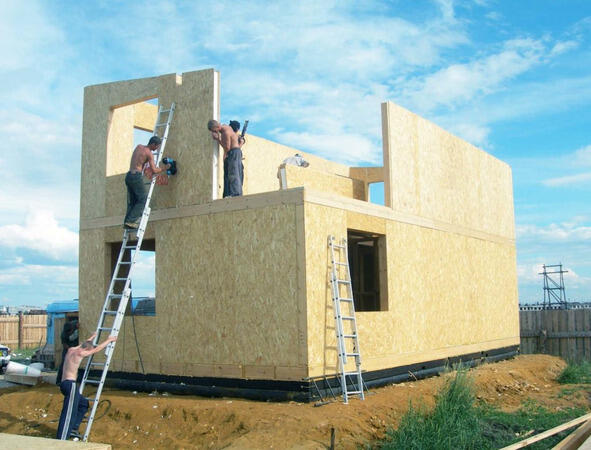

Каркасно-панельный дом из СИП-панелей
Панели, из которых строится дом, представляют собой ячейку с внешней и внутренней обшивкой и заложенным внутри утеплителем. В качестве обшивки обычно используются традиционные листовые материалы, такие, как фанера, ОСП (ориентировочно-стружечные плиты) или ГВЛ (гипсоволокнистый лист).
Понятно, что для транспортировки, монтажа и эксплуатации таких блоков утеплитель и обшивка должны быть крепко связаны между собой. Это решается двумя способами во-первых, традиционно для панелей выбирают монолитный утеплитель в отличие от минеральной ваты, которую обычно закладывают в стены каркасника после его возведения по обычной, каркасно-рамочной, технологии. Во-вторых, утеплитель склеивается с листами обшивки, что обеспечивает его устойчивость внутри панели.
