Зерно, выделенное на верхнем решете, попадает на нижнее решето 21. Недомолоченные колосья, которые не просыпались на передней части верхнего решета, в конце верхнего решета попадают в колосовой шнек 22 и далее колосовым элеватором 26 подаются в домолачивающее устройство 27 на повторный обмолот. Из домолачивающего устройства хлебная масса распределительным шнеком 18 подается на стрясную доску. Незерновой ворох, под действием воздушного потока вентилятора и колебаний грохота, выносится из молотилки.
Зерно, прошедшее через нижнее решето очистки, по днищу решетного стана поступает в зерновой шнек 19, а затем элеватором 30 и загрузочным шнеком 31 подается в бункер 32.
Технологический процесс двухбарабанного комбайна отличается тем, что хлебная масса приемным битером подается в первый молотильный аппарат, как правило, отрегулированный на мягкие режимы, где замолачивается и сепарируется наиболее спелое, крупное и легкообмолачиваемое зерно. Из первого молотильного аппарата хлебная масса попадает в промежуточную зону сепарации.
В промежуточной зоне под воздействием лопастей промежуточного битера 16 через сепарирующую решетку выделяется свободное зерно, а хлебная масса направляется во второй молотильный аппарат.
Второй молотильный аппарат, отрегулированный на более жесткие режимы, производит окончательный вымолот зерна из хлебной массы и выделение значительной части оставшегося зерна через подбарабанье. Соломистый ворох с незначительным количеством зерна отбойным битером второго барабана направляется на соломотряс. Дальнейшее протекание технологического процесса остается таким же как и у однобарабанного комбайна.
Технологический процесс раздельного комбайнирования отличается от описанного лишь тем, что скошенная в валки хлебная масса с помощью навешенного на жатку подборщика подбирается и подается к шнеку жатки.
Солома, сошедшая с соломотряса и полова с ветрорешетной очистки в зависимости от технологии уборки могут собираться в копнитель, укладываться в валок, измельчаться измельчителем и разбрасываться по полю.

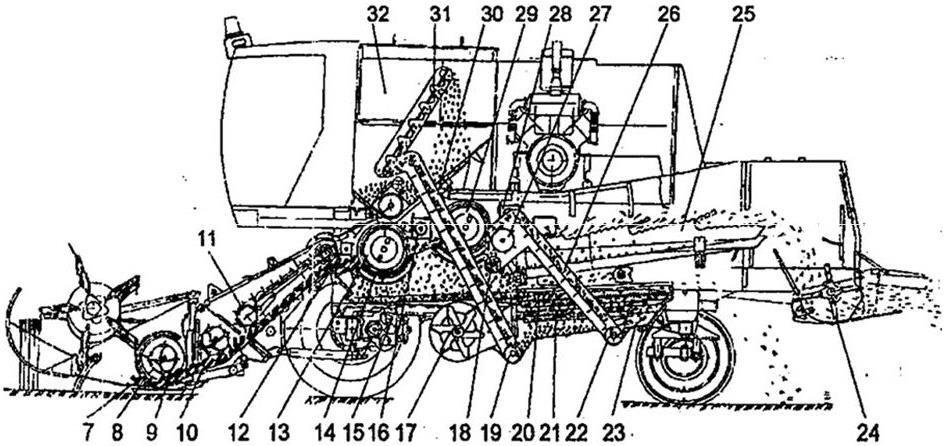

Рисунок 1.1 Схема технологического процесса:
1 хлебная масса; 2 недомолоченные колосья; 3 зерно; 4 солома; 5 полова; 6 мотовило; 7 режущий аппарат; 8 шнек; 9 пальчиковый механизм; 10 битер проставки; 11 транспортер наклонной камеры; 12 приемный битер; 13 первый молотильный барабан; 14 подбарабанье; 15 стрясная доска; 16 промежуточный битер (для однобарабанной модели отбойный битер); 17 вентилятор; 18 распределительный шнек; 19 зерновой шнек; 20 верхнее решето; 21 нижнее решето; 22 колосовой шнек; 23 решетный стан; 24 измельчитель-разбрасыватель; 25 соломотряс; 26 колосовой элеватор; 27 домолачивающее устройство; 28 отбойный битер; 29 второй молотильный барабан; 30 зерновой элеватор; 31 загрузочный шнек; 32 бункер
1.3.2 Жатвенная часть (см. Дон-1500Б)
Предназначена для скашивания и подачи хлебной массы в молотилку и состоит из жатки А (рисунок 2), проставки В и наклонной камеры С, которая фланцами верхнего вала соединяется с молотилкой комбайна и опирается на балку ведущего моста через два гидроцилиндра. Привод рабочих органов жатвенной части осуществляется клиноременной передачей от шкива главного контрпривода на шкив 8 верхнего вала наклонной камеры.

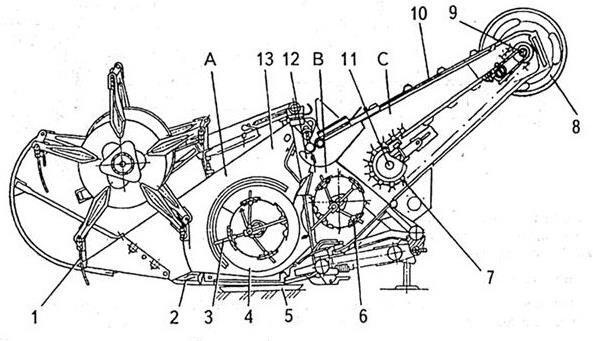

Рисунок 1.2 Жатвенная часть (разрез):
А жатка; В проставка; С наклонная камера; 1 мотовило; 2 режущий аппарат; 3 пальчиковый механизм шнека; 4 шнек; 5 башмак; 6 битер проставки; 7 транспортер наклонной камеры; 8 шкив верхнего вала наклонной камеры; 9 вал верхний; 10 крышка; 11 вал нижний; 12 крюк; 13 корпус
1.3.3 Платформа-подборщик (см. Дон-1500Б)
Платформа-подборщик (рисунок 1.3) предназначена для подбора валков при раздельном способе уборки. Она навешивается на наклонную камеру шнековой жатки самоходных комбайнов. Платформа-подборщик состоит из подборщика 7, платформы 3 со шнеком 4 и проставки 5 с битером 6.
Платформа-подборщик навешивается на наклонную камеру комбайна вместо обычной платформы жатки с режущим аппаратом. Микрорельеф поля копирует подборщик. Платформа соединена с наклонной камерой жестко, без копирования. Процесс подбора происходит ниже следующим образом. Комбайн движется вдоль валка так, чтобы валок располагался между опорными колесами 8 посередине ширины подборщика. Подбирающие пальцы подборщика 7 поднимают валок, прочесывают стерню, подают хлебную массу к шнеку 4. Сбросив массу, подбирающие пальцы входят в скользящий контакт с кромкой стеблесъемника и освобождаются от оставшихся на них стеблей. Нормализатор поджимает хлебную массу к транспортеру, препятствуя раздуванию ее ветром, и направляет под шнек 4 платформы. Затем хлебная масса шнеком подается на битер 6 проставки и далее транспортером наклонной камеры в молотилку.
