1 стойка; 2 шпиндельная бабка; 3 станина; 4 -нижние салазки; 5 верхние салазки; 6 поворотный стол; 7 монтажная плита (спутник).
Рисунок 1.1 Базовые детали несущей системы станка
Несущие системы станков должны обеспечивать и сохранять в течение срока службы станка возможность обработки с заданными режимами и требуемой точностью [6-8].
На рисунках 1.2 и 1.3 приведены примеры несущих систем и компоновок двух станков.

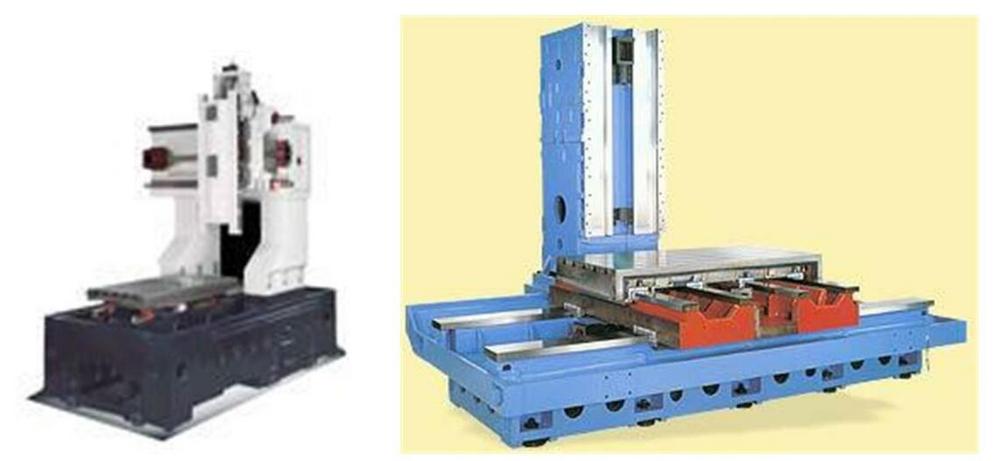

Рисунок 1.2 Примеры несущих систем станков

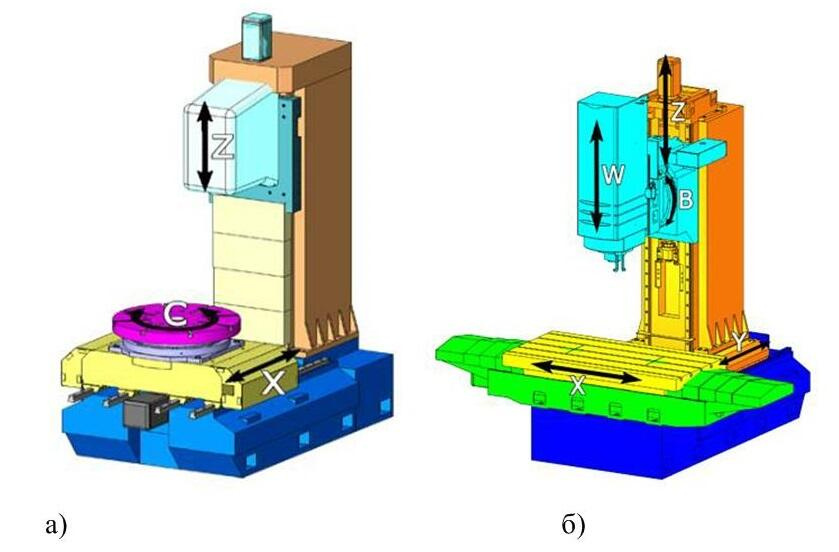

а) обрабатывающий центр токарный с ЧПУ модели 800 VT; б) станок фрезерно-расточный с ЧПУ модели 800VF6.
Рисунок 1.3 Компоновки станков завода Стерлитамак МТЕ (в настоящее время НПО «Станкостроение», Россия, г. Стерлитамак)
Понятия «Несущая система» и «компоновка» не тождественны, но непосредственно связаны между собой. Обычно под компоновкой станка понимают совокупность исполнительных звеньев и деталей несущей системы, характеризующихся пространственным расположением. Компоновка станка включает хотя бы один неподвижный элемент, разделенный стыками с подвижными элементами. В компоновках станков, в отличие от несущей системы, отсутствует степень детализации конструкторской проработки, присущая несущей системе. Однако, она в полной мере позволяет оценить формообразующие движения проектируемого станка и возможные проблемы конструкции. В приложении приведены компоновки станков с ЧПУ построенных по модульному принципу конструирования, наиболее полно реализованные в отечественном станкостроении на станкостроительном предприятии Стерлитамак М.Т.Е. (в настоящее время научно-производственное объединение «Станкостроение»).
Название базовых деталей отражает ее функциональное назначение.
По своей форме базовые детали можно подразделить на три группы: брусья детали, у которых один габаритный размер больше двух других; пластины детали, у которых один размер значительно меньше двух других; коробки детали с габаритными размерами одного порядка.
Базовые узлы станков должны иметь:
высокую точность изготовления всех ответственных поверхностей для обеспечения требуемой геометрической точности станка;
высокую жесткость, определяемую контактными деформациями подвижных и неподвижных стыков и деформациями самих базовых деталей;
высокие демпфирующие свойства, т.е. способность гасить колебания между инструментом и заготовкой от действия различных источников вибраций;
долговечность, которая выражается в стабильности формы базовых деталей и способности сохранять первоначальную точность в течение заданного срока эксплуатации.
Кроме того, базовые детали должны иметь малые температурные деформации, из-за которых могут произойти относительные смещения между инструментом и заготовкой.
Перечисленные требования удовлетворяются правильным выбором материала базовых деталей и конструктивных решений, которые являются общими, несмотря на многообразие форм. При конструировании базовых деталей стремятся к созданию конструкций жестких, но имеющих малую массу; простых по конфигурации, но обеспечивающих высокую точность; дающих экономию металла, но учитывающих возможности литейной технологии и технологии сварных конструкций. Конструирование базовых деталей во многом опирается на богатый практический опыт, накопленный за долгие годы у нас в стране и за рубежом.
Элементы несущей системы.Станины и основания: 1) плиты, тумбы и основания без направляющих; 2) станины простые горизонтальные с одной системой направляющих, простые вертикальные с одной системой направляющих, станины-основания с круговыми направляющими, сложные с несколькими системами направляющих; 3) станины портальные.
Детали и узлы для поддержания и поступательного или качательного перемещения инструмента: суппорты, ползуны, револьверные головки, салазки суппортов, поперечины суппортов, рукава.
Детали и узлы для поддержания и поступательного перемещения изделий: столы, салазки столов, консоли.
Детали и узлы для поддержания и направления вращающихся деталей станка: корпусы коробок скоростей и подач, корпусы шпиндельных бабок.
Детали и узлы для вращения инструментов и изделий: шпиндели и их опоры, задние бабки, планшайбы, вращающиеся колонны.
