Из полученных результатов, утверждает автор «Тюнинга автомобильных двигателей», очевидно, что при минимальной, средней и номинальной частоте вращения KB для получения максимального значения pme требуются разные фазы газораспределения.
Поэтому для обобщения результатов строится диаграмма, у которой по оси абсцисс откладываются значения фн.о. вп, а по оси ординат значения фн.о. вып. На эту диаграмму наносятся максимальные значения pme при минимальной, средней и номинальной частоте вращения KB. Затем вокруг этих значений строятся, например, линии (pme 2 %pme max) = const. Если область, в которой линии всех максимумов пересекаются, отсутствует, то строят (pme 4 % pme max) = const. В результате таких построений определяется область значений углов начала открытия клапанов (на диаграмме эта область заштрихована), в которой на каждом скоростном режиме обеспечивается 96 % pme Для получения желаемого результата остается выставить на двигателе такие значения фн.о. вп и фн.о. вып, чтобы соответствующие этим значениям линии пересекались на диаграмме в заштрихованной области (рисунок 2).
Аналогично находится область ФГР, в которой обеспечивается минимальное значение bе. В пределах найденных областей ФГР для pme max и be min значения фн.о. вп и фн.о. вып следует выставить такими, чтобы они, по возможности, обеспечивали получение во всем скоростном диапазоне как pme max, так и be min.

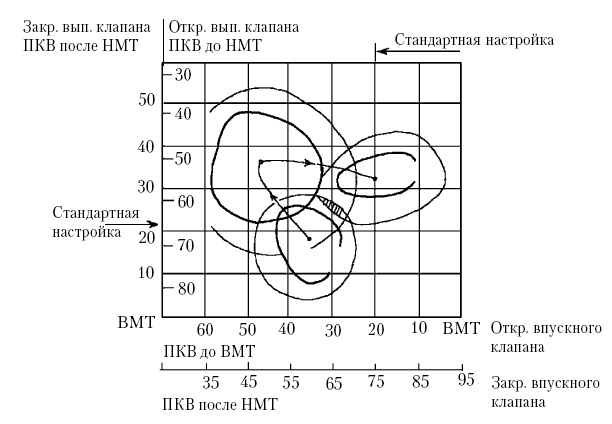

Рис. 2. Подбор эффективных фаз газораспределения для широкого диапазона частоты вращения KB
В качестве отправного момента в первом приближении для автомобильных двигателей можно принять ФГР, приведенные в таблице 3.
Однако фазы газораспределения можно выставить точно лишь в том случае, когда указывается, при каком значении зазора в приводе клапанов эти фазы имеют место. Нужно еще учитывать то, что карбюраторные двигатели имеют свои особенности: слишком раннее открытие впускных клапанов при работе на частичных нагрузках ведет к забросу отработавших газов во впускной трубопровод, что ухудшает воспламеняемость горючей смеси.
Таблица 3

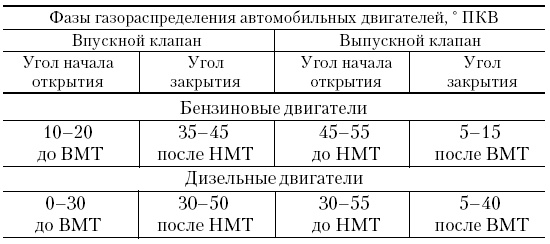

Фазы распределения автомобильных двигателей
Это не единственный способ расширения скоростного диапазона устойчивой работы наиболее высокооборотных бензиновых двигателей. В отдельных случаях применяется автоматическая регулировка фаз газораспределения во всем диапазоне частоты вращения KB непосредственно во время работы двигателя. В качестве примера В. Н. Степанов ссылается на устанавливаемый на автомобили BMW 320i и 325i однорядный 6-цилиндровый бензиновый двигатель М-50, который (начиная с сентября 1992 г.) оснащен механизмом динамической регулировки фаз газораспределения, получившим сокращенное обозначение VANOS (от немецкого словосочетания variable Nockenwellensteuerung). Исполнительный механизм включает в себя расположенный в корпусе поршень, переходящий в шток с винтовыми шлицами. Эти шлицы входят в зацепление с соответствующими шлицами, выполненными в зубчатом колесе для привода распределительного вала, управляющего впускными клапанами. Перемещение поршня и его штока в направлении оси распределительного вала приводит к изменению взаимного положения зубчатого колеса и вала. При этом ход поршня и обусловленное им изменение положения распределительного вала зависят от давления масла, подводимого к корпусу исполнительного механизма по отдельному маслопроводу. Блок управления двигателем с помощью электромагнитного клапана, расположенного в корпусе исполнительного механизма, регулирует давление масла в зависимости от частоты вращения КВ.
Применение этого механизма позволило уменьшить значение скоростного коэффициента kc с 0,797 до 0,712 при практически неизменном значении коэффициента приспособляемости k = 1,074. В данном случае механизм VANOS, плавно изменяя момент открытия впускных клапанов в зависимости от скоростного режима, обеспечивает максимальные значения nv во всем диапазоне частоты вращения КВ.
Качественный характер изменения nv в зависимости от вида регулировки показан на рисунке 3.
