Теплоизоляция полов первых этажей должна выполняться совместно с теплоизоляцией сопрягаемых с полом стен подвала, цоколя и других конструкций. Теплоизоляция подземных конструкций приобретает особое значение при наличии в районе строительства высокорасположенных водоносных слоев и грунтовых вод. В таких районах следует использовать теплоизоляционные материалы с закрытой ячеистой структурой, которая не позволяет капиллярный подъем воды. Для этой цели хорошо подходят плитные утеплители (экструдированный пенополистирол, плиты кокосового волокна и т. п.), которые обеспечивают не только теплоизоляционные характеристики, но и защищают гидроизоляционный слой от механических повреждений.
Технология установки плит утеплителя довольно проста. Они крепятся к ограждающим конструкциям подвала при помощи специального клея или механических фиксаторов. Выполняя наружную тепловую защиту фундамента, следует учитывать пучинистые явления грунта. Примерзнув к наружному слою тепловой изоляции, грунт, поднимаясь, разорвет изоляцию, снизив до минимума ее эффективность. Чтобы этого не случилось, теплоизоляционный слой нужно выполнять с максимально возможной гладкой поверхностью, а между ним и грунтом установить разделительную плоскость из поливинилхлоридной пленки или рубероида. Засыпку лучше производить крупным песком, шлаком или их смесью.
В зависимости от конструкции здания существует несколько схем утепления. Например, утепление перекрытия над вентилируемым подпольем или подвалом теплоизоляционными плитами ЛАЙТ БАТТС показано на рис. 4. Толщину теплоизоляционного слоя ЛАЙТ БАТТС можно подобрать, исходя из значений, приведенных в табл. 2.

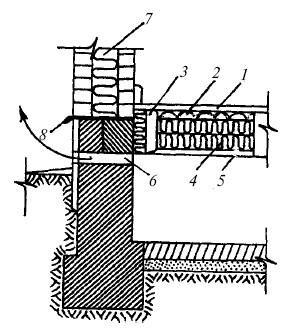

Рис. 4. Утепление перекрытия над подвалом теплоизоляционными плитами ЛАЙТ БАТТС: 1 пол; 2 пароизоляция; 3 балки, опирающиеся на цоколь или стены подвала; 4 плиты ЛАЙТ БАТТС; 5 подшивка из досок; 6 вентиляционный продух; 7 теплоизоляционные плиты КАВИТИ БАТТС; 8 слой гидроизоляции

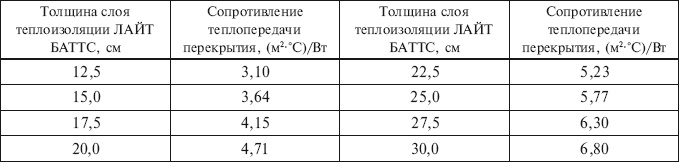

Таблица 2
Характеристика плит ЛАЙТ БАТТС
Несущие деревянные балки перекрытия, опирающиеся на цоколь здания, изолируют от несущих конструкций рубероидом или другим гидроизоляционным материалом. Для защиты подполья и подвала от сырости необходимо обеспечить их вентиляцию через специальные продухи размером 10 × 10 15 × 15 см, расположенные в цоколе через каждые 4-?5 м. Плиты утеплителя укладывают на доски или щиты, укрепленные по черепным брускам, на доски или стальную сетку, закрепленные к несущим балкам снизу (рис. 5). Утеплитель защищают от увлажнения с внутренней стороны дома (с теплой стороны) слоем пароизоляции из пергамина, рубероида, полиэтиленовой пленки и т. п. Для обеспечения паронепроницаемости делают нахлест полотнищ пароизоляции на 1015 см. Края полотнищ пароизоляции заводят на стену на высоту 10 см и прикрепляют плинтусом к стене. По деревянным балкам укладывают половые доски и покрытие пола. Если стены здания имеют теплоизоляционный слой, то несущие элементы пола не должны прерывать или нарушать этот теплоизоляционный слой в местах их опирания на стену.
Если пол настилают по деревянным лагам, уложенным на кирпичные столбики, то плиты утеплителя размещают между деревянными лагами (рис. 6). Если подвал перекрыт железобетонными плитами, то утеплитель размещают непосредственно по плитам перекрытия между лагами пола (рис. 7).

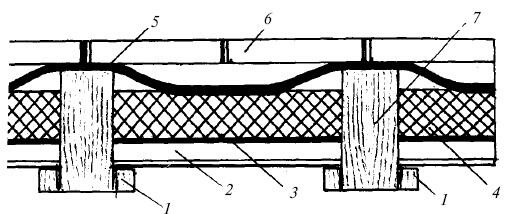

Рис. 5. Теплоизоляция, уложенная на щиты, укрепленные по черепным брускам: 1 черепной брусок; 2 щиты; 3 гидроизоляция; 4 теплоизоляция; 5 пароизоляция; 6 пол; 7 лага

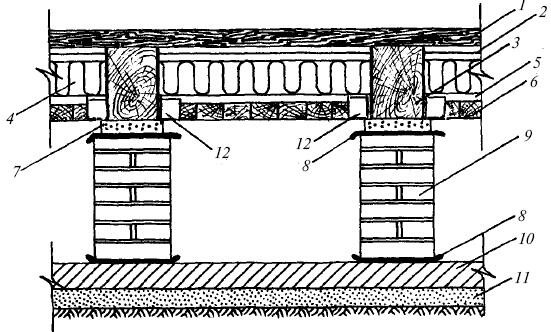

Рис. 6. Утепление пола по деревянным лагам на кирпичных столбах укладкой теплоизоляции на щиты, укрепленные по черепным брускам: 1 пол; 2 пароизоляция; 3 несущие балки; 4 теплоизоляционные плиты ЛАЙТБАТТС; 5 щиты; 6 нижняя обшивка из досок; 7 антисептированная прокладка из дерева; 8 гидроизоляция; 9 кирпичные столбики; 10 бетонная подготовка; 11 песок утрамбованный; 12 черепные бруски
Утепление пола, уложенного по грунту, осуществляется плитами, которые размещают сверху бетонной стяжки (рис. 8). В этом случае необходимо обеспечить защиту плит утеплителя от капиллярной влаги. Для этого на подготовленный грунт укладывают 15-сантиметровый слой песка, по которому устраивают цементную стяжку. Сверху цементной стяжки настилают мощную гидроизоляцию из двух и более слоев рубероида, гидроизола иди другого современного изоляционнолго покрытия.
