Окна и кнопки нестандартной формы

Далее будут рассмотрены некоторые стандартные возможности Windows, которые можно использовать для достижения большего разнообразия и привлекательности элементов оконного интерфейса. Приведенные здесь примеры измененяют формы элементов управления и, естественно, формы самих окон приложений.

Регионы. Создание и использование

Рассматриваемые эффекты по изменению формы окон базируются на использовании регионов (областей) отсечения в общем случае сложных геометрических фигур, ограничивающих область рисования окна. По умолчанию окна (в том числе и окна элементов управления) имеют область отсечения, заданную прямоугольным регионом с высотой и шириной, равной высоте и ширине самого окна.

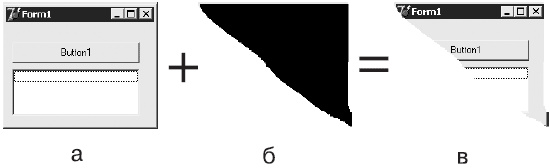

Однако использование прямоугольных регионов для указания областей отсечения совсем не обязательно. Использование отсечения по заданному непрямоугольному региону при рисовании произвольного окна наглядно представлено на рис. 1.3: а исходный прямоугольный вид формы; б используемый регион, формирующий область отсечения; в вид формы, полученный в результате рисования с отсечением по границам заданного региона.

Рис. 1.3. Использование области отсечения при рисовании окна

Рассмотрим операции, позволяющие создавать, удалять и модифицировать регионы.

Создать несложные регионы различной формы можно с помощью следующих API-функций:

function CreateRectRgn(p1, p2, p3, p4: Integer): HRGN;

function CreateEllipticRgn(p1, p2, p3, p4: Integer): HRGN;

function CreateRoundRectRgn(p1, p2, p3, p4, p5, p6: Integer): HRGN;

Все перечисленные здесь и ниже функции создания регионов возвращают дескриптор GDI-объекта «регион». Он впоследствии и передается в различные функции, работающие с регионами.

Первая из приведенных функций (CreateRectRgn) предназначена для создания регионов прямоугольной формы. Параметры этой функции необходимо толковать следующим образом:

 p1 и p2 горизонтальная и вертикальная координаты левой верхней точки прямоугольника;

 p3 и p4 горизонтальная и вертикальная координаты правой нижней точки прямоугольника.

Следующая функция (CreateEllipticRgn) предназначена для создания региона в форме эллипса. Параметры этой функции координаты прямоугольника (аналогично функции CreateRectRgn), в который вписывается требуемый эллипс.

Третья функция (CreateRoundRectRgn) создает регион в виде прямоугольника с округленными углами. При этом первые четыре параметра функции аналогичны соответствующим параметрам функции CreateRectRgn. Параметры p5 и p6 ширина и высота сглаживающих углы эллипсов (рис. 1.4).

Рис. 1.4. Округление прямоугольника функцией CreateRoundRectRgn

Трех приведенных функций достаточно даже в том случае, если нужно создавать регионы очень сложной формы. Это достигается с помощью применения многочисленных операций над простыми регионами, как в приведенном далее примере создания региона по битовому шаблону. Однако рассмотрим еще одну несложную функцию, которая позволяет сразу создавать регионы-многоугольники по координатам точек вершин многоугольников:

function CreatePolygonRgn(const Points; Count, FillMode: Integer): HRGN;

Функция CreatePolygonRgn использует следующие параметры:

 Points указатель на массив записей типа TPoint, каждый элемент которого описывает одну вершину многоугольника (координаты не должны повторяться);

 Count количество записей в массиве, на который указывает параметр Points;

 FillMode способ заливки региона (в данном случае определяет, попадает ли внутренняя область многоугольника в регион).

Параметр FillMode принимает значения WINDING (попадает любая внутренняя область) и ALTERNATE (попадает внутренняя область, если она находится между нечетной и следующей четной сторонами многоугольника).

Примечание

При создании регионов с помощью любой из указанных выше функций координаты точек задаются в системе координат того окна, в котором предполагается использовать регион. Так, если у вас есть кнопка размером 40 х 30 пикселов, левый верхний угол которой расположен на форме в точке (100; 100), то для того, чтобы создать для кнопки прямоугольный регион 20 х 15 пикселов с левой верхней точкой (0;0) относительно начала координат кнопки, следует вызвать функцию CreateRectRgn с параметрами (0, 0, 19, 14), а не (100, 100, 119, 114).

Поскольку регион является GDI-объектом (подробнее в гл. 6), то для его удаления, если он не используется системой, применяется функция удаления GDI-объектов DeleteObject:
