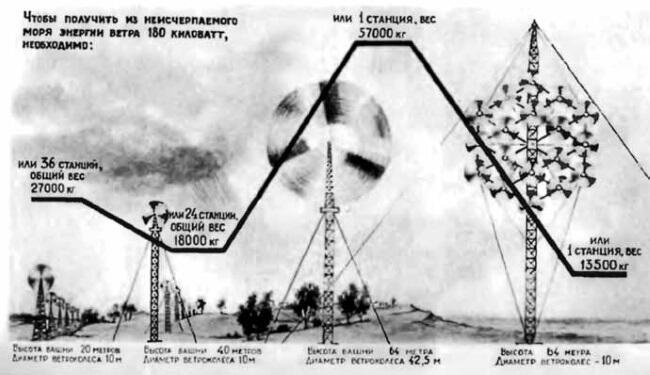

Иллюстрации К. Арцеулова к статье В. Егорова «Электростанция в воздухе»
Техника молодёжи. 1938. 12
КОНСТАНТИН КОНСТАНТИНОВИЧ АРЦЕУЛОВ (17(29).05.189118.03.1980) русский и советский лётчик, художник-иллюстратор, внук художника И. К. Айвазовского. Участник Первой мировой и Гражданской войн. Первый в мире вывел самолёт из штопора, что ставит его в один ряд с П. Нестеровым. Организатор школы планеризма в СССР, испытатель первого советского истребителя. Был репрессирован, после чего перестал летать на самолётах, стал планеристом и художником-оформителем, акварелистом. Оформил более 50 книг, сотрудничал с журналами «Техника молодёжи», «Знание сила», «Крылья Родины», «Юный техник» и др. Участвовал в издании Детской энциклопедии.
В статье П. Дюжева описывался другой тип дирижабля-ветродвигателя. Выполнив задачу по перевозке пассажиров и грузов, воздушное судно поднималось бы на высоту в 600 м, где удерживалось бы стальными тросами. Там «на оболочке его раскрываются лопасти, идущие в несколько рядов», и корпус «становится мощным колесом ветродвигателя»[45]. Данные идеи применения дирижаблей так и остались фантастическими.
Владимир Петрович Ветчинкин
Анатолий Георгиевич Уфимцев
ВЛАДИМИР ПЕТРОВИЧ ВЕТЧИНКИН (17(29).06.188806.03.1950) доктор технических наук, учёный, работавший в области аэродинамики, ветроэнергетики, ракетной техники. Заслуженный деятель науки и техники РСФСР (1946), действительный член Академии артиллерийских наук (1947). Лауреат Сталинской премии.
АНАТОЛИЙ ГЕОРГИЕВИЧ УФИМЦЕВ (18801936) учёный-самоучка, изобретатель ветроэлектродвигателя.
В начале 1930-х годов свои работы над новыми типами ветроустановок начали инженеры В. П. Ветчинкин и А. Г. Уфимцев. Заглядывая далеко вперёд, они предложили использовать многоветряковые рамные ветроэлектростанции. По этому проекту рамная сверхмощная ветроэлектростанция на 100 тыс. кВт состоит из 224 ветровых колёс (диаметр каждого 20 м). Ветроколёса смонтированы на общей вертикальной раме, имеющей вид гигантского ромба: «Ромб укреплён на вертикальной поворотной башне, опирающейся своим нижним концом на гидравлический подпятник, а верхним укреплённой в подшипнике, удерживаемом расчалками. С лобовой и тыловой сторон ромба из его центральной башни выступают вперёд и назад горизонтальные решётчатые фермы с растяжками, увеличивающими жёсткость всей конструкции. Задние фермы несут на своих концах поверхность хвостового оперения. Цель этого устройства повернуть ромб с ветровыми колёсами лобовой стороной на ветер»[46]. Размеры установки велики: ширина ромба до 500 м, вес около 10 тыс. т, высота 350 м (то есть почти равна по высоте самому высокому зданию на свете)[47]. Использование подобных установок плотин для ветра возможно было в различных районах страны (в том числе в Заполярье и на Новой Земле).

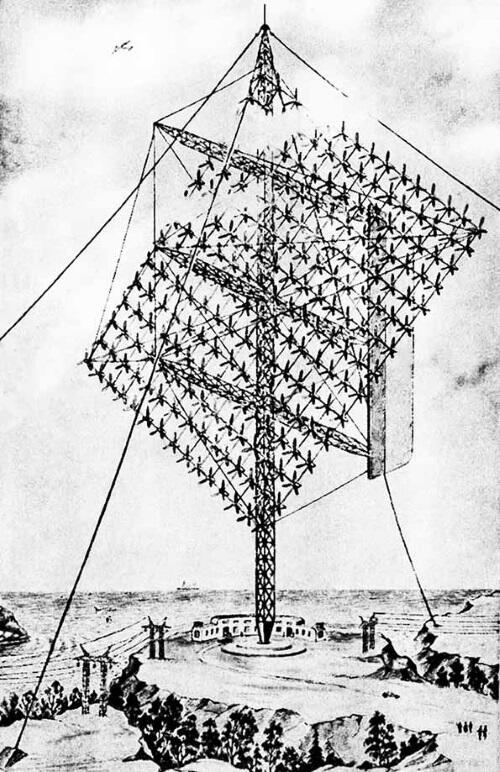

Ветросиловая плотина В. П. Ветчинкина и А. Г. Уфимцева.
Иллюстрация В. Филатова и Л. Башкирцева к статье Б. Кажинского и А. Кармишина «Ветросиловые плотины» Техника молодёжи. 1951. 12. С. 16, 20
Проект большой рамной ветроэлектростанции оказался нерентабельным по оценке заместителя генерального директора НПО «Циклон» А. Островского, данной в 1980 году, стоимость 1 кВт/ч энергии от ветроагрегата очень велика по сравнению со стоимостью 1 кВт/ч от традиционных производителей. Поэтому впоследствии обращались лишь к идее развития небольших ветроустановок (мощностью до 16 кВт)[48].
Передвижные атомные электростанции
Послевоенные успехи атомной энергетики способствовали разработке мобильных атомных станций, которые предполагалось использовать именно в районах Крайнего Севера (в первую очередь для военных нужд). Основным проектом подвижной АЭС стала ТЭС-3 (транспортабельная атомная электростанция). Идея проекта принадлежала Е. П. Славскому, а непосредственными авторами разработки стали учёные из обнинского Физико-энергетического института Ю. А. Сергеев и Д. Л. Бродер.
Мобильная наземная станция имела двухконтурный водо-водяной реактор и представляла собой комплекс из четырёх гусеничных машин «энергосамоходов» на увеличенном шасси тяжёлого танка Т-10. На одной такой машине размещался реактор, на второй парогенератор, компенсатор объёма и насосы первого контура. Третья машина несла генератор, вырабатывавший энергию, а на четвёртом энергосамоходе находились пункт управления станцией и резервное энергетическое оборудование. Станция не могла работать на ходу. Чтобы её запустить, требовалось расставить энергосамоходы в нужном порядке, соединить их трубопроводами для теплоносителя и рабочего тела, проложить кабели.
