Регистрирующая часть состоит из счетчика Сч (РС-2.720.002), звукового генератора и световых фиксаторов. Конструктивно прибор оформлен в виде металлического или пластмассового кожуха. На наклонной панели, располагаемой в сторону испытуемого, смонтированы громкоговоритель Гр и два световых фиксатора (зеленый и красный Л3), представляющие собой лампы 6,3 в, 0,28 а. Фиксаторы закрыты фигурной рамкой. Остальные элементы регистрирующей схемы (счетчик и контрольные фиксаторы Л4и Л6) монтируются на боковой панели управления. Звуковой генератор ЗГ собирается по схеме мультивибратора с регуляторами тона R4 и громкости R9. Схема питания состоит из силового трансформатора, имеющего две вторичные последовательно соединенные обмотки с напряжениями по 6,3 в на каждой, и двух диодных выпрямителей Д1 и Д2. Для питания счетчика и соединенных последовательно ламп фиксаторов подается напряжение 12,6 в, а для питания звукового генератора - 6,3 в (см. рис. 54, б).
Одновременно в приборе предусмотрена возможность исследования темпа движения. Для этого используется сдвоенная кнопка Кн1. Индикатором движений служат неоновая лампа Л2 типа МН8 с подключением счетчика Сч и контрольные световые фиксаторы Л3 и Л4.

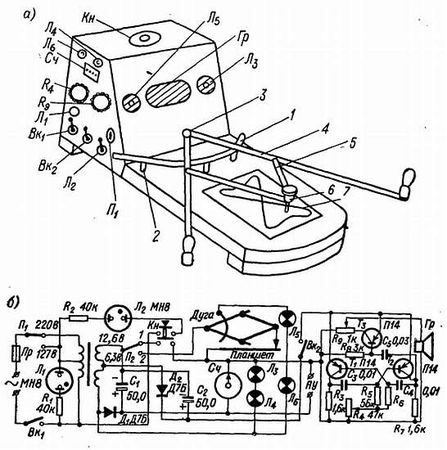

Рис. 54.Принципиальная схема и устройство прибора для исследования координации движений
Работа с прибором. В приборе устанавливается съемный планшет, на котором токонепроводящей краской или лаком начерчена контрольная фигура (тест). Эту фигуру должен обвести испытуемый контактным штифтом. В исходном положении рычаги опираются на контактную дугу, переключатель П2 находится в положении 2 (при этом горят зеленые фиксаторы Л5 и Л6), контактный штифт находится на одном из узлов контрольной фигуры. Цепь питания красных фиксаторов, счетчика и звукового генератора разорвана.
Испытуемый должен взяться за ручки рычагов и концом контактного штифта обвести контур контрольной фигуры. Обычно по заданию экспериментатора движение выполняется в максимальном темпе при лимите отводимого на это время. Всякое схождение конца штифта с контура (с изоляции) считается ошибкой, вызывающей включение фиксаторов 3Г, Л8 и Л4 и регистратора (счетчика Сч). Одновременно испытуемый должен следить за тем, чтобы конец штифта не отрывался от поверхности планшета. Это вызовет размыкание контакта между рычагами и контактной дугой, что, в свою очередь, приведет к разрыву цепи зеленых фиксаторов Л5 и Л6.
Трудность координации движения значительно возрастает, если они выполняются при перекрещивании рук.
Для перевода прибора в режим темпо-теста переключатель П2переводится в положение 1. Для объективной регистрации и развертки во времени к зажимам ПУ подключается самопишущее устройство.
Примечания
1
Для электронной мигалки-сторожа можно применить и схему рис. 16, если громкоговоритель Гр заменить лампой МН14 (3,5 в х 0,16 а).
2
Для увеличения частоты срабатывания емкости этих конденсаторов нужно уменьшить.
3
Прибор собран на Новосибирской СЮТ.
4
Подобное устройство предложено радиолюбителем Ю. Сверчковым.
5
Схема предложена черниговским радиолюбителем В. Кузьминым.
6
Эта методика предложена Ю. Г. Сосиным и Р. И. Струком для ряда плавательных упражнений.
7
Можно включить сеточки датчика и в разрыв цепи питания базы Т1 и Т2 звукового генератора.
8
Для простых исследований можно взять электросекундомер типа ПВ-53-Щ, продающийся в магазинах учебных пособий или "медтехники", и смонтировать его на пульте управления.
