Флюсы для пайки
Это отдельная тема, которой не жаль посвятить некоторое время. Хотя рынок сейчас наполнен всяческими паяльными примочками, опыт показывает, что в 99 % случаев для получения надежных результатов можно обойтись всего двумя рецептами: обычным пассивным спирто-канифольным раствором и специальным активным флюсом для пайки плохо залуженных поверхностей.
Сначала о спирто-канифольном растворе, или, как его еще называют, канифольном лаке. Его можно приобрести или сделать самому. Единственное условие, которое следует соблюдать, - использование технического или медицинского 95–96 % спирта. Денатурат, который иногда продают в хозяйственных магазинах, не подойдет из-за большого содержания воды. Приобрести технический спирт можно на радиорынках и в радиомагазинах (под названием "спиртовой раствор технический"), а медицинский - сами знаете где. (Вообще-то, он продается в аптеках под названием "Медицинский антисептический раствор" как раз в удобной расфасовке по сто грамм, но для его приобретения потребуется рецепт врача. Кстати, ни "технический раствор", ни даже "медицинский антисептический" я бы решительно не рекомендовал пробовать даже заядлым алкоголикам ввиду нешуточной угрозы для здоровья.)
Для изготовления канифольного флюса надо измельчить канифоль в порошок и наполнить им примерно на две трети пузырек, выбранный для этой цели (удобно употреблять пузырьки от лекарств емкостью 100–150 мл с пластмассовой завинчивающейся пробкой). Затем вы заливаете туда спирт в таком количестве, чтобы он полностью покрыл порошок с небольшим избытком, завинчиваете пробку и немедленно несколько раз энергично встряхиваете пузырек. Собственно раствор будет готов через несколько дней - в зависимости от степени измельчения канифоли. В течение этого времени пузырек нужно периодически встряхивать. Если в канифоли имеются посторонние включения - они осядут на дно. В пластмассовую пробку пузырька неплохо заделать небольшую кисточку, обрезав ее ручку почти до уровня пробки, чтобы не торчала, иначе ваш пузырек легко перевернется, а растекание жидкой канифоли по столу - одно из самых тяжелых стихийных бедствий, которое можно себе представить. Для нанесения флюса также удобно применять деревянные зубочистки.
Простой канифольный лак, приготовленный по этому рецепту, имеет одно, но важное преимущество - он совершенно не проводит электричество, ни в жидком, ни в застывшем состоянии, потому идеален для отладки схем. "Продвинутые" в радиолюбительском деле знакомые непременно предложат вам не возиться с этим делом, а использовать широко распространенный универсальный флюс, известный под названием "ЛТИ". Надо сказать, что под этим названием ходит довольно много разных продуктов, простейший из которых представляет собой тот же самый спирто-канифольный раствор с активирующими добавками, которые превращают жидкость в пасту, - так якобы удобнее с ней обращаться. Если вам нравится - используйте, однако имейте в виду, что очень часто под названием "ЛТИ" продают активный флюс, в состав которого входит солянокислый диэтиламин, выделяющий при нагревании пары соляной кислоты, очищающие место пайки. Это здорово, но такой флюс неудобен для отладочных радиолюбительских работ вследствие его электропроводности - каждый раз после пайки его необходимо тщательно смывать спиртом, ацетоном или растворителем.
В качестве активного флюса для пайки незалуженных деталей, проволоки или поверхностей из стали, грязной меди, латуни или, скажем, нихрома удобно применять совершенно отдельную композицию. Из имеющихся в продаже можно рекомендовать "Паяльную кислоту" на основе хлористого цинка или "ХАФ" на основе хлористого аммония - оба они смываются водой.
* * *
Заметки на полях
Автор же вот уже в течение трех с лишним десятков лет использует самостоятельно приготовляемый активный флюс, который дает восхитительные результаты даже для нержавеющих сталей (для пайки которых обычно рекомендуют использовать ортофосфорную кислоту). Приготавливается он следующим образом: нужно засыпать в пузырек примерно на одну треть высоты порошок хлористого аммония и залить доверху смесью, состоящей из 70 % глицерина и 30 % воды, взболтать это дело и оставить на одну-две недели. Если хлористый аммоний по истечении этого срока полностью растворится - досыпьте еще, если нет - осадок не помешает. Насыщенным раствором удобно заполнить одноразовый шприц или полиэтиленовую пипетку с завинчивающейся крышечкой (от лекарства, которое закапывается в нос при гриппе).
После применения остатки такого флюса обязательно нужно смыть теплой водой под краном или стереть мокрой тряпочкой, а затем тщательно высушить место пайки. Флюс совершенно нейтрален, не ядовит, безопасен для рук, не разъедает деревянное и пластиковое покрытие стола, но чрезвычайно текуч и страшно медленно испаряется, потому остатки его со стола и с других предметов следует тщательно удалять влажной тряпкой. Не следует его употреблять совместно с канифолью - они будут друг другу мешать, и смывать остатки станет куда труднее.
* * *
Описанные здесь два состава исчерпывают почти все нужды радиолюбительской практики. Один совет - не жалейте канифоли, даже для временных паек! Это потом выльется в потерю куда большего времени, чем будет затрачено на покрытие места пайки флюсом с помощью кисточки или зубочистки.
Макетные платы
Даже к готовым модулям-полуфабрикатам, выпускаемым специально для изготовления радиолюбительских конструкций (о них мы будем говорить в конце этой главы), нередко приходится подключать компоненты без специальных приспособлений для быстрого монтажа. А при сборке из отдельных компонентов такая задача возникает всегда. И встает вопрос о том, как быстро смакетировать и проверить схему?
Тут нам может помочь современная индустрия - на рис. 3.1 изображена макетная плата, которая позволяет осуществлять соединения компонентов без пайки. Такие платы известны достаточно давно, однако лишь в последние годы их стало приобрести довольно просто. Видимые на фото перемычки и соединительные провода также продаются в готовом к использованию виде вместе с платами.

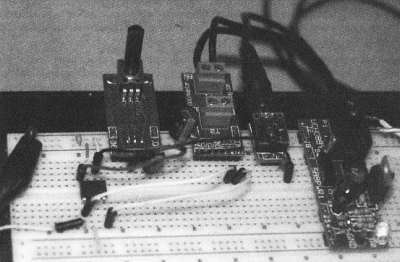

Рис. 3.1.Пример макетной платы с собранной схемой
(фото с сайта uchobby.com)
Однако подобная плата пригодна лишь на этапе макетирования - разумеется, в готовом изделии оставлять висящие гирлянды проводов, держащихся лишь на трении, не следует. Более универсальными являются макетные платы, где крепление компонентов и проводов осуществляется пайкой, - они годятся и для окончательной сборки достаточно сложных схем, если по каким-то причинам разработка специальной печатной платы оказывается невозможной.
Обычно, говоря о макетной плате, имеют в виду простую печатную плату с местами для установки компонентов (отверстиями и контактными площадками), или не соединенными проводниками вовсе, или соединенными по некоей специальной универсальной схеме. В продаже имеется большое разнообразие подобных плат. Предпочтительно, чтобы под рукой всегда была, как минимум, простейшая универсальная плата с отдельными металлизированными отверстиями, расположенными по сетке с шагом 2,5 мм (рис. 3.2, слева). По мере надобности из нее ножницами по металлу вырезаются нужные фрагменты.
