15.05. Магнитное поле

Точные измерения магнитных полей необходимы в научных исследованиях при наличии измерительной аппаратуры, в которой используются магнитные поля (магнитный резонанс, магнетроны, приборы с магнитной фокусировкой электронов и т. п.), а также в геологии при разведке полезных ископаемых. Для измерений на уровне 1 % достаточно датчиков на эффекте Холла. Эффект Холла вызывает появление поперечного напряжения на токонесущем куске материала (обычно это полупроводник), помещенном в магнитное поле, и полная шкала промышленных магнитометров на основе эффекта Холла перекрывает область от 1 Гс (гаусс) до 10 кГс. Чтобы вы имели представление о масштабе этих величин, скажем, что Земля обладает полем примерно 0,5 Гс, в то время как сильный постоянный магнит - несколько сотен гаусс. Холловские магнитометры дешевы, несложны, небольших размеров и надежны. Например, недорогой TLI73 фирмы TI является законченным линейным датчиком на основе эффекта Холла, размещенным в трехполюсном пластиковом корпусе ТО-92. При питании от +12 В на выходе его постоянное напряжение возрастает на 1,5 мВ на каждый гаусс приложенного магнитного поля. Sprague также выпускает ряд линейных холловских датчиков (серии VG 3500/3600). Эффект Холла используется также при построении бесконтактных распределительных щитов и панелей переключений, как было отмечено в разд. 9.04.

Давно известен метод, в котором многовитковая проволочная катушка либо вращается в магнитном поле с некоторой постоянной скоростью, либо перемещается поступательно. При этом измеряется соответственно или индуцированное переменное напряжение, или интегральный ток. Сама по себе катушка очень проста, и для нее имеется стройная электромагнитная теория, но применение таких катушек делает приборы громоздкими, да и выглядят они старомодно.

Для измерения очень малых магнитных полей нет ничего лучше СКИПа (SQUID - сверхпроводящий квантовый интерференционный прибор) - весьма хитроумного устройства на сверхпроводниках, легко измеряющего один квант магнитного потока (0,2 мкГс на 1 см). С помощью СКИПа можно измерить магнитное поле, наводимое в вашем теле, когда вы пьете стакан холодной воды, если это зачем-либо понадобится. Имеются фантастические устройства, требующие значительного оснащения криогенной аппаратурой, жидким гелием и т. п., и здесь нет необходимости их рассматривать. Точные измерения магнитного поля в диапазоне килогаусса лучше всего осуществляются с помощью ЯМР (ядерный магнитный резонанс) - магнитометра. Это устройство, в котором используется прецессия атомных ядер (обычно водорода) во внешнем магнитном поле. Этим методом пользуются физики, и точность измерения без усилий достигается порядка 10 или еще лучше. Поскольку выходным сигналом является частота, подходят все методы точного измерения частоты-времени (более подробно об этом сказано ниже).

В таких приборах, как магнитометры с насыщенным сердечником и магнитные усилители, осуществляется еще один способ измерения магнитных полей. В них феррит возбуждается переменным полем, а наблюдаемый сигнал соответствует наложенному внешнему полю.

15.06. Вакуумные манометры

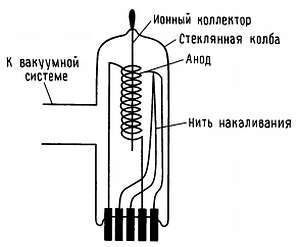

Измерения в вакууме, к счастью, не вызывают затруднений, и вакуум играет немаловажную роль, например, при производстве транзисторов и ИМС, изготовлении тонких пленок и сублимации кофе. Основным измерительным прибором в подобных процессах служит ионизационный манометр Баярда/Алперта, который внешне напоминает вывернутую наизнанку вакуумную лампу-триод (рис. 15.18).

Рис. 15.18.Ионизационный манометр.

Горячая нить накала испускает электроны, которые притягиваются к положительно заряженному аноду. На пути к аноду пучок электронов сталкивается с находящимися в трубке молекулами газа и создает положительно заряженные ионы, которые притягиваются к центральному электроду, потенциал которого близок к потенциалу земли. Ионный ток в точности пропорционален молекулярной плотности газа, т. е. давлению. Ионные манометры используют в тех случаях, когда давление (вакуум!) измеряется в пределах от 10 до 10 мм рт. ст. (единица давления 1 мм рт. ст. называется также торром, нормальное атмосферное давление равно 760 мм рт. ст.). Для того чтобы поддерживать давление равным 10"10 мм рт. ст., требуется величайшая тщательность в работе, даже наличие отпечатка пальца на внутренней стороне баллона может свести на нет все ваши усилия.

Для измерения более умеренных уровней давления (от 1 мм рт. ст. до 1 мкм рт. ст., такое давление создают с помощью механических форвакуумных насосов) чаще всего используют манометры с термопарой, соединенной с небольшим нагревателем; через нагреватель пропускают некоторый ток и определяют температуру с помощью термопары. "Аппарат" охлаждается остаточным газом, при этом понижается выходное напряжение термопары. Манометры с термопарами обычно используют для того, чтобы узнать, когда можно включать насосы (диффузионные или ионизационные) высокого вакуума. Фирма Cranville-Phillips выпускает улучшенный вариант теплоотдающего манометра, работа которого основана на сходных принципах. Этот манометр называют "конвектроном", с его помощью измеряют давление в диапазоне от 1 мм рт. ст. до атмосферного давления.

15.07. Детекторы элементарных частиц

В ядерной физике и физике элементарных частиц, а также в многочисленных областях науки, использующих в своей практике радиоактивные частицы (медицина, судебная экспертиза, промышленный контроль и т. п.), существенное место отводится вопросам обнаружения, идентификации, спектрального анализа заряженных частиц и фотонов высоких энергий (рентгеновских лучей и гамма-лучей). Сначала рассмотрим детекторы рентгеновского и гамма-излучения, а затем детекторы заряженных частиц.

Детекторы рентгеновского и гамма-излучения. Классический образ искателя урана предполагает седеющего, измученного жарой субъекта, который бродит по пустыне со счетчиком Гейгера в руке. В наши дни в отношении детекторов достигнут значительный прогресс. Во всех современных детекторах используется следующий эффект: энергия поступающего в детектор фотона используется для ионизации какого-либо атома, при этом благодаря фотоэлектрическому эффекту излучается электрон. С этим электроном поступают по-разному в различных типах датчиков.

Ионизационная камера, пропорциональный счетчик, счетчик Гейгера. Эти детекторы состоят из цилиндрической (как правило) камеры, имеющей в диаметре несколько сантиметров, и проходящего в центре тонкого провода. Камера бывает заполнена каким-либо газом или смесью газов. С одной стороны имеется узкое "окошко" из материала, пропускающего интересующее вас излучение (пластик, бериллий и т. п.). Центральный провод имеет положительный потенциал и подключается к некоторой электронной схеме. Типичная конструкция такого детектора представлена на рис. 15.19.
