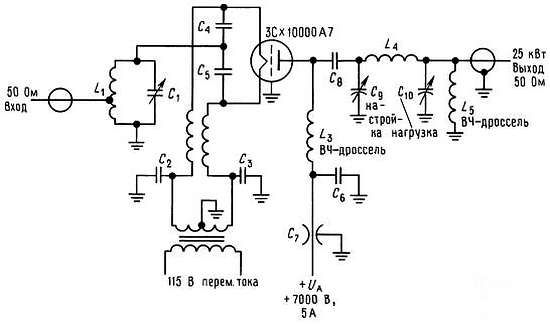

Рис. 13.26.Мощный ВЧ-усилитель (25 кВт на выходе) на триоде с заземленной сеткой.

До сих пор в высокомощных радиочастотных усилителях используются вакуумные лампы, так как полупроводниковые приборы не обладают необходимыми характеристиками (например, триод 8973 имеет выходную мощность 1,5 МВт при 50 МГц!). Конфигурация с заземленной сеткой не требует компенсации. Выходная цепь представляет собой известный П-образный четырехполюсник, подключенный через блокирующий конденсатор С8, С9, L4 и С10 образуют четырехполюсник, причем их значения определяются желаемой резонансной частотой, необходимой трансформацией полного сопротивления и добротностью Q нагрузки (Q, или добротность, является мерой остроты резонанса, см. разд. 1.22). ВЧ-дроссель в анодной цепи используется для задания анодного напряжения в соответствии с амплитудой сигнала на рабочей частоте.

13.12. Элементы ВЧ-схем

В радиочастотных (ВЧ) схемах используются специализированные модули нескольких видов, которые не имеют эквивалентов в низкочастотных схемах. Прежде чем описывать ВЧ-схемы, предназначенные для связи, рассмотрим некоторые элементы, широко используемые для генерации и детектирования радиочастотных сигналов.

Генераторы. Если высокая стабильность не важна, то простой LC-генератор, о котором только что говорилось, можно успешно применить для получения радиочастотных сигналов с регулировкой частоты в диапазоне октавы и более путем варьирования либо С, либо L (в последнем случае его иногда называют генератором с изменяемой индуктивностью). Если тщательно спроектировать генератор и внимательно отнестись к деталям конструкции, можно создать генераторы переменной частоты (ГПЧ), у которых дрейф за несколько часов составит менее нескольких миллионных. Такие генераторы полностью удовлетворяют всем требованиям при использовании в приемниках и некритичных передатчиках. LC-генераторы могут работать в диапазоне от звуковых частот до сотен мегагерц.

Так же как и усилительные модули, о которых говорилось в разд. 13.08, легкодоступны герметизированные модули генераторов с прекрасными параметрами. В модулях настраиваемых генераторов для управления рабочей частотой от внешнего постоянного напряжения используются варикапы (диоды с емкостью, зависящей от напряжения). В любительском варианте перестраиваемого генератора для частот в области гигагерц в качестве магнитно настраиваемой в резонанс полости используется сфера из железоиттриевого граната (YIG-ЖИГ); ЖИГ - перестраиваемые генераторы обеспечивают высокую спектральную чистоту и линейность настройки. В последнее время при изготовлении недорогих генераторов, обладающих хорошей стабильностью в области гигагерц, используют резонатор в виде диэлектрического шарика, который служит элементом обратной связи для генераторов на полевых транзисторах из GaAs (или биполярных транзисторах). Генераторы с такой "диэлектрической" стабилизацией просты, стабильны и имеют низкий уровень шума.

Высокой стабильностью обладают генераторы, в которых для установки рабочей частоты используются кристаллы кварца. Различные кристаллические резонаторы, свойства которых определяются условиями выращивания, могут обеспечить стабильность порядка 10 с температурным коэффициентом около 10 град. Температурностабильный кварцевый генератор (ТСКГ), в котором для компенсации сдвига частоты колебаний кристалла используется конденсатор с известным температурным коэффициентом, обеспечивает стабильность частоты порядка 10 в области температур от 0 до +50 °C и больше. Предельными параметрами обладают генераторы, у которых кристалл термостатируется. Стабильность по времени и температуре у них достигает приблизительно 10. Даже в так называемых атомных стандартах частоты (цезий, рубидий) фактически используют кварц в качестве основного осциллирующего элемента, причем его частота при необходимости регулируется для совмещения с собственными частотами атомных переходов.

Генераторы на кристаллических резонаторах, выпускаемые промышленностью, охватывают область частот от 10 кГц до 100 МГц, т. е. весь диапазон, о котором здесь упоминалось. Имеются даже генераторы в малых корпусах DIP (двухрядные корпуса ИМС) и в корпусах транзисторов типа ТО-5 с логическими выходами. Для кварцованных генераторов возможна лишь незначительная электрическая перестройка, поэтому при заказе генератора или кристаллического резонатора необходимо указывать частоту.

Если требуется одновременно и возможность перестройки, и высокая стабильность, то лучше использовать синтезатор частот. Если приложить некоторые усилия, то он будет генерировать любую нужную частоту при единственном опорном источнике стабильной частоты, обычно кварцевом резонаторе на 10 МГц. Синтезатор, управляемый от рубидиевого эталонного элемента (стабильностью ~= 10), является превосходным источником сигналов.

Смесители/модуляторы. Схемы, которые формируют на своем выходе произведение двух входных аналоговых сигналов, широко используются в радиотехнике и называются модулятором, смесителем, синхронным детектором или фазовым детектором. Простейшей формой модуляции, как вы скоро увидите, является амплитудная модуляция (AM), при которой несущий сигнал высокой частоты изменяется по амплитуде в соответствии с медленно меняющимся модулирующим сигналом. Перемножитель сигналов, очевидно, выполняет при этом свою прямую функцию. С помощью таких схем можно и управлять коэффициентом усиления, если на один из входов подавать управляющее постоянное напряжение. Для этой цели применимы некоторые ИМС, например МС1495 и МС1496.

Смесители - это схемы, которые, имея на входах два сигнала, формируют на выходе сигнал суммы или разности частот этих сигналов. Из тригонометрического уравнения

cosω1t cosω2t = 0,5·(cosω1 + cosω2)t + 0,5·(cosω1 - cos ω2)t

видно, что четырехквадратный перемножитель - устройство, выполняющее функцию умножения двух входных сигналов любой полярности, - фактически является смесителем. Если подать на его вход два сигнала с частотами f1 и f2, то на выходе появятся сигналы с частотами, равными f2 + f2, и f2 - f2. Смеситель, на один вход которого подается сигнал частотой f0, а на другой - сигнал с полосой, расположенной вблизи нулевой частоты (полоса, ограниченная частотой fмакс), будет формировать на выходе сигналы с полосой частот, симметричной относительно f0, меняющиеся от f0 - fмакс до f0 + fмакс (спектр амплитудной модуляции см. в разд. 13.15).

Нет необходимости формировать точное аналоговое произведение для смешения двух сигналов. Фактически при любой нелинейной комбинации двух сигналов будет получаться сумма и разность частот. Возьмем, например, квадратичное нелинейное преобразование суммы двух сигналов:

(cosω1t + cosω2t) = 1 + 0,5·cos 2ω1t + 0,5·cos 2ω2t + cos (ω1 + ω2)t + cos (ω1 - ω2)t

Этот вид нелинейности можно получить (грубо), если два небольших сигнала подавать на прямосмещенный диод. Заметим, что при этом вы наряду с суммой и разностью частот получите и высшие гармоники отдельных сигналов. "Балансным смесителем" называют схему, у которой на выходе формируются только сумма и разность частот, а входные сигналы и их гармоники на выход не проходят. Четырехквадратный перемножитель является балансным смесителем, а нелинейный диод - нет.
