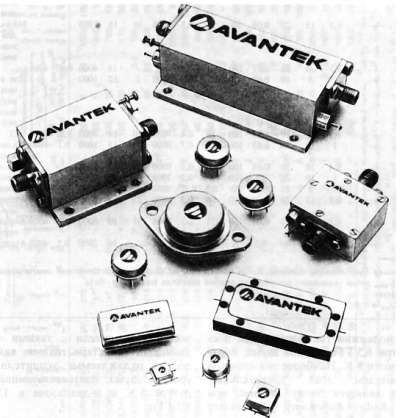

Рис. 13.16.Высокочастотные модули различного исполнения: с разъемами, с выводами для сквозь-платного монтажа, с контактными площадками для поверхностного монтажа.

(Avantek, Inc.)

Широкополосные операционные усилители. Обычно считают, что операционные усилители - низкочастотные устройства, и они недостаточно хороши для работы в области выше 100 кГц или даже 1 МГц. Это в основном верно для того многообразия выпускаемых ОУ, у которых типичная величина fT лежит в области от 1 до 5 МГц (см. табл. 4.1). Однако как видно из табл. 7.3, имеется класс точных ОУ, у которых произведение усиления на ширину полосы достигает значения 100 МГц или около того. Реально, если допускается смещение напряжения на входе порядка 10 мВ, то можно получить ОУ с величиной fT, достигающей 1 ГГц.

Несколько отличаются ИМС "видеоусилителя", у которых вход и выход заземлены, а усиление постоянно. Это правильные операционные усилители (для определения конфигурации и усиления вы используете внешнюю обратную связь), и их можно использовать как усилители с замкнутым контуром для работы при частоте 100 МГц и более. Для получения хороших характеристик при построении многих таких широкополосных усилителей использовалась технология вертикальных pnp-процессов. В отличие от нормальных ОУ, часто встречаются усилители с несимметричным входным импедансом, вызываемым током обратной связи. В табл. 13.2 приведены некоторые из таких быстродействующих устройств.

Элементы высокочастотных схем

13.09. Соединительные линии

Прежде чем приступать к рассмотрению соединений между схемами, необходимо кратко коснуться вопросов линий передач. Ранее, в главе 9, обсуждались волновое сопротивление и проблема концов линии в связи с передачей цифровых сигналов. Линии передач играют важную роль и в радиочастотных схемах, где они используются как путепровод для сигналов от одного участка к другому внутри схемы и часто к антенному комплексу. Линии передачи представляют собой одно из важных исключений по отношению к основному принципу (см. гл. 1), согласно которому полное сопротивление источника сигналов в идеале должно быть малым по сравнению с сопротивлением нагрузки, создаваемым возбуждаемой цепью, а нагрузка должна иметь входное сопротивление, большее по сравнению с сопротивлением источника, на нее включенного. Эквивалентное правило для линий передач заключается в том, что нагрузка (и, возможно, источник) должна иметь сопротивление, равное волновому сопротивлению линии. Линия в этом случае "согласована".

Линии передач для сигналов не слишком высоких частот (скажем, до 1000 МГц) бывают в основном двух типов: параллельные проводники и коаксиальные линии. Первые обычно представляют собой недорогой облитый "двужильный" провод с волновым сопротивлением 300 Ом, используемый для передачи сигнала от телевизионной антенны к приемнику, а вторые широко используются в виде коротких отрезков с разъемами BNC для передачи сигналов между приборами (рис. 13.17).

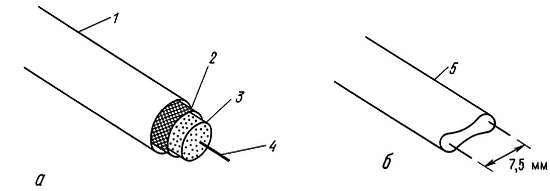

Рис. 13.17.

В схемах СВЧ-диапазона применяется техника полосковых линий, при которой параллельные проводники линий передачи являются частью рабочей цепи, а на более высоких "микроволновых" частотах (скажем, свыше 2 ГГц) обычные элементы схем и линии передач заменяются резонаторами и волноводами, соответственно. За исключением этих экстремальных частот, в большинстве радиочастотных схем, вероятно, лучше всего выбрать хорошо знакомые коаксиальные кабели. По сравнению с линией из параллельных проводников согласованные коаксиальные линии, будучи целиком экранированными, обладают некоторым преимуществом, поскольку исключают влияние излучения и наводок от внешних сигналов.

Волновое сопротивление и согласование. Линия передачи, в любой своей форме, имеет "волновое сопротивление" Z0, означающее, что волна, бегущая вдоль линии, имеет соотношение напряжение/ток, равное Z0. В линиях без потерь Z0 чисто активное и равно √(L/C), где L - индуктивность, а С - емкость на единицу длины. Полное сопротивление типичной коаксиальной линии лежит в пределах 50-100 Ом, в то время как линии с параллельными проводниками имеют диапазон сопротивлений 300-1000 Ом.

При работе с сигналами высокой частоты (или с короткими временами нарастания) важно "согласовать" нагрузку с волновым сопротивлением линии. Основными моментами являются следующие: а) линия передачи, заканчивающаяся нагрузкой, имеющей сопротивление, равное волновому сопротивлению линии, будет передавать импульс в оконечное устройство без искажений; б) сопротивление такой линии конечной длины на любой частоте с любого ее конца равно ее волновому сопротивлению (рис. 13.18).

Рис. 13.18.

Это является неожиданным, во-первых, потому, что на низких частотах вы привыкли думать о длинном коаксиальном кабеле как о небольшой емкостной нагрузке, в основном с достаточно высоким (емкостным) импедансом. Кроме того, на низких частотах (длина волны много больше длины кабеля) отсутствует необходимость в согласовании сопротивления линии при условии, что вы можете обеспечить перезаряд ее емкости (обычно 100 пФ на метр длины). Во-вторых, если кабель заканчивается резистором, то он вдруг непонятным образом становится чисто активным сопротивлением при всех частотах.

Несогласованные линии передач. Некоторый интерес представляют несогласованные линии, свойства которых иногда бывает полезно использовать. В линиях, закороченных на конце, образуется отраженная волна противоположной полярности, причем время задержки отраженной волны определяется электрической длиной линии (скорость распространения волны в коаксиальном кабеле составляет примерно 2/3 скорости света в вакууме, так как волна проходит по твердому диэлектрику). Это связано с тем, что в закороченном контуре на конце имеется точка нулевого потенциала и соблюдение этого граничного условия в кабеле требует возникновения волны противоположной фазы на короткозамкнутом конце. Точно так же для разомкнутого кабеля (граничные условия нулевого тока на конце) получается неинвертированное отражение с амплитудой, равной амплитуде подаваемого сигнала.

Эти свойства закороченного кабеля иногда используют для генерации коротких импульсов ступенчатой формы. Ступенька напряжения подается на вход кабеля через сопротивление, равное Z0, причем с другого конца кабель закорочен. На входе кабеля образуется прямоугольный импульс, так как отраженная ступенька гасит входной сигнал; при этом длительность импульса равна времени прохода ступеньки туда и обратно (рис. 13.19).

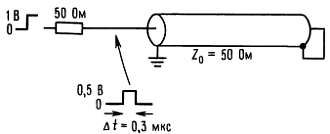

Рис. 13.19.Генерация импульсов с помощью короткозамкнутой линии передач (инвертированное отражение).

В кабелях конечной длины с сопротивлением R не равно Z0 также формируется отраженная волна, хотя и меньшей амплитуды. Если R < Z0, то отраженная волна инвертируется, если R > Z0, то не инвертируется. Отношение амплитуды отраженной волны к амплитуде падающей волны определяется выражением

Aотр/Aпад= (R - Z0)/(R + Z0).

Линии передач в частотной области. В частотной области согласованная линия передачи с удаленным концом рассматривается как нагрузка, имеющая импеданс Z0, т. е. если потери в линии незначительны, то линия передачи - чисто активная нагрузка. Физический смысл этого утверждения состоит в том, что раз линия восприняла любую вашу волну, то вся мощность выделится на согласующем резисторе. Это правило независимости от длины кабеля или длины волны. Но когда вы имеете дело с несогласованными линиями, приходится рассматривать поведение линии в частотной области. Так как при данной длине линии навстречу входному сигналу возникает отраженная волна, фаза которой (по отношению к сигналу) зависит от частоты, полное сопротивление со стороны входа зависит от степени несогласования и электрической длины, измеренной в длинах волн.

Так, например, входной импеданс линии, длина которой равна нечетному числу λ/4 и которая заканчивается на дальнем конце нагрузкой с импедансом Zн, равен Zвх = Z0/Zн. Если нагрузка активная, то и входной импеданс будет активным. С другой стороны, линия, длина которой равна целому числу полуволн, имеет входное сопротивление, равное сопротивлению на ее конце (рис. 13.20).
