ОСНОВНЫЕ ДАННЫЕ ПАССАЖИРСКОГО САМОЛЕТА Д.П. ГРИГОРОВИЧА (ПРОЕКТ)
Взлетная масса, кг 5330
Масса коммерческой нагрузки, кг 1000
Масса конструкции, кг 3350
Количество пассажиров, чел. 11
Экипаж, чел. 2
Максимальная скорость, км/час 250
Дальность полета, км 900
Длина самолета, м 14,5
Размах крыла, м 22,9
Площадь крыла, м2 75,0
ПАССАЖИРСКИЙ ВАРИАНТ САМОЛЕТА ББ-2 ОКБ СВ. ИЛЬЮШИНА
В 1935 г. СВ. Ильюшин в инициативном порядке предложил пассажирский вариант бомбардировщика ББ-2 (ЦКБ-30). Проект был достаточно проработан.
Компоновка и конструкция военного самолета ББ-2 задумана так, что без переделок самолет мог быть переоборудован из военного варианта в пассажирский.
Вся конструкция самолета при переходе из военного варианта в гражданский и наоборот, из гражданского в военный, остается неизменной, таким образом производственный процесс остается для обоих вариантов идентичным.
Двухмоторный самолет ББ-2 представлял собой моноплан с низкорасположенным крылом цельнометаллической конструкции. Конструкция самолета предусматривает постановку двух типов моторов "Гном-Рон" К-14 и "Райт-Циклон-3".
ОСНОВНЫЕ ДАННЫЕ САМОЛЕТА ББ-2
СОВЕТСКИЙ "ДУГЛАС"

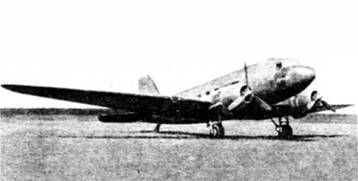

Известное влияние на развитие в стране гражданской авиации оказала покупка в середине 30-х годов в США лицензии на пассажирский двухмоторный самолет "Дуглас ДС-3", освоенный в 1938 г. на заводе № 84 и получивший название ПС-84 (с 17 сентября 1942 г. - Ли-2, по имени главного инженера завода Б.П. Лисунова, руководившего его внедрением). В США советскому "Дугласу" присвоили кодовое название "Кэб".
Однако конструкция ДС-3 была изменена применительно к отечественной технологии, все размеры переведены в метрическую систему, элементы конструкции тщательно пересчитаны с учетом наших норм прочности. В итоге надежность самолета, безопасность полета на нем существенно повысилась.
В освоении и внедрении самолетов участвовал большой коллектив инженерно-технических работников, рабочих, летчиков-испытателей. На первой стадии колоссальную работу проделал, оказав неоценимую помощь, авиаконструктор В.М. Мясищев. Конструкция и технология ПС-84 (Ли-2) для своего времени стали крупным шагом в авиастроении.
Первый отечественный вариант самолета ДС-3 с двигателями М-62ИР был готов к 7 ноября 1938 года. После непродолжительных заводских испытаний самолет передали в НИИ ГВФ, где с 3 сентября по 17 декабря 1939 года он успешно прошел государственные испытания и был рекомендован в серийное производство. Первая машина делалась целиком из американского задела деталей, а все последующие - практически полностью из отечественных материалов. За 1939 г. на заводе № 84 было построено 6 экземпляров ПС-84. К июню 1941 г. Аэрофлот имел 72 самолета ПС-84.
За время серийного производства ПС-84 (Ли-2) было выпущено 4937 машин различных модификаций, вариантов, а также опытных машин и различных специальных летающих лабораторий.
Первые ПС-84 сосредотачивались в столичном управлении ГВФ. В Москве организовали и Летный центр для подготовки экипажей нового самолета. В 1940 г. началась эксплуатация ПС-84 на международных линиях Аэрофлота: Москва - Стокгольм, Москва - Берлин, Ташкент - Кабул, Улан-Удэ - Улан-Батор. В том же году самолет начал летать и на 3 внутренних линиях: Москва - Новосибирск, Москва - Ашхабад, Москва - Тбилиси. И для экипажей, и для пассажиров бы выглядел верхом совершенства. Современное пилотажно-навигационное оборудование, высокий уровень комфорта, хорошие экономические характеристики выгодно отличали самолет от машин советских КБ, в том числе и от наиболее совершенного АНТ-35.
В первом варианте ПС-84 (Ли-2) было 14 пассажирских мест. Потом число пассажирских мест было увеличено до 21, а в дальнейшем до 24. Основным в ГВФ был пассажирский вариант ПС-84 (Ли-2П).

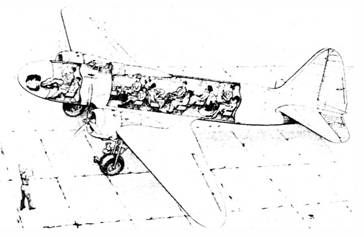

Пассажирская кабина ПС-84 (Ли-2П) была тепло- и звукоизолирована, не лишена по тем временам определенного комфорта. Кресла имели регулировку, над ними - багажные полки для мелкого багажа и головных уборов, плафоны, индивидуальное освещение и вентиляция. В хвостовой части самолета находились гардероб, туалет и багажное отделение.
На ПС-84 (Ли2) устанавливались два поршневых двигателя АШ-62ИР мощностью 1000 л.с. каждый конструкции А.Д. Швецова.
Экипаж состоял из двух пилотов, бортмеханика, штурмана, радиста, стюардессы. Первой стюардессой на самолете ПС-84 (Ли-2П) стала Э. Городецкая, летавшая в составе экипажа по маршруту Москва - Ашхабад - Москва.
В 1948 г. прошли первые опыты по применению Ли-2 в сельском хозяйстве. Применение Ли-2СХ в 1948-1955 гг. показало их высокую эффективность в борьбе с вредителями лесов и полей. Однако Ли-2 требовали достаточно большой ВПП, а их эксплуатация обходилась значительно дороже, чем самолета Ан-2, поэтому антоновские машины быстро вытеснили "конкурентов".
В полярной авиации и реже в Аэрофлоте для полетов со снежных аэродромов на Ли-2 применялись убирающееся лыжные шасси.
Для противопожарного патрулирования лесов был разработан Ли-2ЛП, а также были созданы самолет-аэро-фотосъемщ ик Л и - 2Ф, рыборазведч икЛи-2РП.
Для увеличения дальности полета в консолях крыла некоторых Ли-2 устанавливались дополнительные топливные баки по 350 литров. Такие самолеты, получившие обозначение Ли-2Д, в основном использовались на авиалиниях Крайнего Севера и Дальнего Востока, а также в полярной авиации. Дополнительными баками в крыле оснащались Ли-2 "Полярный". Широко применялись эти самолеты при высадке научно-исследовательских станций "Северный полюс", в том числе на дрейфующие льдины.
К концу 1940 г. ПС-84 (Ли-2) становится основным самолетом Аэрофлота на магистральных линиях. Ли-2 около двадцати лет строился у нас серийно (до 1952 г.) и около сорока лет оставался в эксплуатации. Сначала он сошел с международных трасс, а в 1957 г. начался массовый перевод машины на местные воздушные линии. Регулярная эксплуатация Ли-2 была прекращена в 1962 г., но еще не менее 10 лет этот замечательный самолет работал во вспомогательных подразделениях ГВФ и ДОСААФ. Последний долгожитель Ли-2 был списан в 1977 году.
В послевоенный период Ли-2, кроме СССР, весьма широко применялся в авиакомпаниях 10 стран. Самым крупным зарубежным эксплуатантом Ли-2 была Польша. Немало Ли-2 эксплуатировалось в Румынии, Венгрии, Китае, Северной Корее, Югославии, Чехословакии, Вьетнаме и на Кубе.

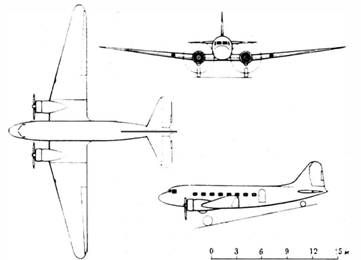

ОСНОВНЫЕ ДАННЫЕ ПС-84 (ЛИ-2)
Двигатель, тип 2 х АШ-62 ИР
Взлетная мощность, л.с. 1000
Взлетная масса, кг 10 700
Масса коммерческой нагрузки, кг 1260-2950
Масса пустого самолета, кг 7525-7820
Запас топлива и масла, кг 1220
Пассажировместимость, чел. 14-24 Максимальная
скорость, км/час 320
Крейсерская скорость, км/час 240
Посадочная скорость, км/час 108
Скорость отрыва, км/час 135
Практический потолок, м 5600
Дальность полета, км 830-2500
Продолжительность полета, час 5
Длина самолета, м 19,647
Размах крыла, м 28,813
Площадь крыла, м2 91,5
Высота самолета, м 5,15
Длина разбега, м 460
Длина пробега, м 390
Экипаж, чел. 5

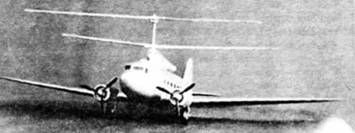

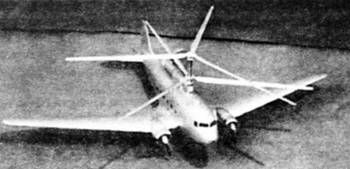

ОКБ Н.И. Камова в конце 1952 г. представило эскизный проект винтокрыла на базе самолета Ли-2.
Дополнительная винтомоторная установка состояла из несущей системы и силовой установки. Несущая система винтокрыла представляла собой 17,5-метровые трехлопастные соосные винты, управляемые автоматами перекоса. В нее входили лопасти винтов, втулок, автоматы перекоса и тяги. Дополнительная силовая установка состояла из турбовинтового двигателя ТВ-2, специального редуктора с ведущими валами, моторов, систем питания топливом и смазки, а также капотов.
В связи с прекращением выпуска самолета Ли-2 работу над этим вариантом винтокрыла авиаконструкторы ОКБ Н.И. Камова прекратили.
ДВУХМОТОРНЫЙ САМОЛЕТ АВИАКОНСТРУКТОРА Р. Л. БАРТИНИ
В 1936 году авиаконструктором Р.Л. Бартини был спроектирован и построен опытный образец скоростного двухмоторного самолета "Сталь-7" на 12 пассажирских мест. Два двигателя М-100 мощностью 760 л.с. установлены в сгибах крыла, шасси - предельно низкое. Фонарь двухместной кабины летчиков - с наклоненным вперед лобовым стеклом.
Испытания самолета прошли успешно. 28 августа 1939 года летчики Аэрофлота Н.П. Шебанов и В.А. Матвеев со штурманом Н.А. Байкузовым на самолете "Сталь-7" устано-
