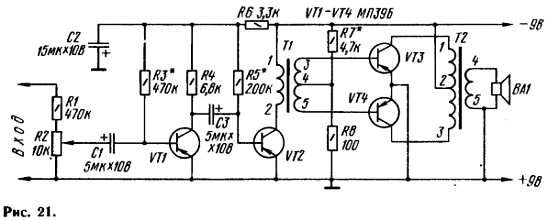

Несколько слов о самом усилителе. Он трехкаскадный. Первый каскад - усилитель напряжения - выполнен на транзисторе VT1. Входной сигнал на базу транзистора поступает через делитель напряжения R1R2, необходимый для согласования высокого выходного сопротивления источника сигнала (в данном случае звукоснимателя) с малым входным сопротивлением каскада. Далее следует второй каскад - фазоинверсный, выполненный на транзисторе VT2. Его нагрузкой является согласующий трансформатор Т1, вторичная обмотка которого подключена к двухтактному выходному каскаду - он собран на транзисторах VT3 и VT4.
Каждая половина вторичной обмотки "работает" на свой выходной транзистор.
В свою очередь, каждый выходной транзистор открывается лишь при отрицательной полуволне напряжения синусоидальных колебаний 3Ч, поступающих на базу транзистора. Благодаря соединению средней точки вторичной обмотки с общим проводом (иначе говоря, с эмиттерами транзисторов), один транзистор открывается во время положительного полупериода входного сигнала, а второй - во время отрицательного. Иначе говоря, каждый транзистор открывается через такт. Так же протекает ток через половинки первичной обмотки выходного трансформатора Т2. В итоге на первичной обмотке "стыкуются" полу периоды колебаний обоих тактов (отсюда и название каскада - двухтактный) и появляются полные синусоидальные колебания. Через вторичную обмотку они поступают на нагрузку усилителя - динамическую головку ВЛ1.
Все транзисторы могут быть серий МП39-МП42 с возможно большим коэффициентом передачи тока. Трансформаторы - готовые, от малогабаритных приемников: Т1 - согласующий, Т2 - выходной. Динамическая головка - мощностью до 3 Вт со звуковой катушкой сопротивлением постоянному току 6…8 Ом. Питать усилитель можно от любого источника - двух последовательно соединенных батарей 3336 либо выпрямителя с малыми пульсациями напряжения.

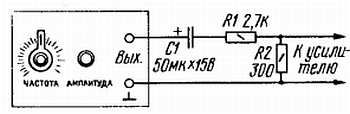

Чтобы проверить работу усилителя, нужно подать на его вход электрические колебания от собранного ранее генератора 34 и "просмотреть" с помощью осциллографа форму колебаний на выходе усилителя. Правда, чувствительность усилителя такова, что даже минимальная амплитуда колебаний, которую удастся установить регулятором "Амплитуда" генератора, окажется чрезмерной и усилитель перегрузится (колебания исказятся). Поэтому к генератору нужно добавить делитель напряжения (рис. 22), способный уменьшить сигнал почти в 10 раз.
Рис. 22
Подключив параллельно резистору R2 делителя осциллограф, установите регулятором "Амплитуда" генератора размах колебаний примерно 0,1 В. Осциллограф должен работать в автоматическом режиме (кнопка 7 "АВТ.-ЖДУЩ." отпущена) с внутренней синхронизацией (кнопка 9 отпущена). Когда переключателями 1 и 2 делителей канала Y удастся добиться достаточной высоты изображения (не менее одного деления шкалы) и почти засинхронизировать ручками синхронизации 8 и длины развертки 11, можно включить ждущий режим (нажать кнопку 7) и добиться устойчивого изображения. А затем проконтролировать частоту генератора и, если это необходимо, установить ее равной 1 кГц.

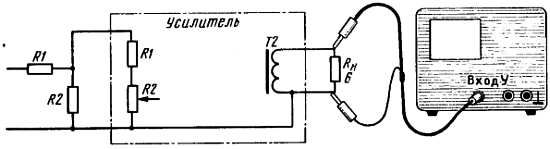

Все готово к проверке усилителя. Подайте сигнал с делителя на вход усилителя (рис. 23), а к выходу (к выводам вторичной обмотки трансформатора Т2) подключите вместо динамической головки эквивалент нагрузки - резистор сопротивлением 6 Ом мощностью не менее 0,5 Вт. Такой резистор можно составить из нескольких параллельно соединенных резисторов МЛТ, например, из четырех резисторов МЛТ-0,25 сопротивлением по 24 Ом. К эквиваленту нагрузки и подключают щупы осциллографа (входной - к верхнему, по схеме, выводу, "земляной" - к нижнему, т. е. общему проводу усилителя).
Рис. 23

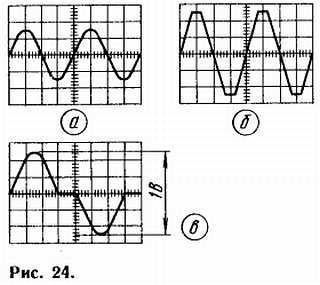

На экране осциллографа появятся синусоидальные колебания (рис. 24, а), размах которых можно изменять переменным резистором R2 усилителя и регулятором амплитуды генератора 3Ч. При этом может наступить момент, когда колебания ограничатся (рис. 24, б) - вершины полуволн станут плоскими.
Поставив регулятор громкости в положение максимального усиления, установите такой входной сигнал, при котором выходной будет равен, скажем, 1 В (имеется в виду размах колебаний). Проверьте, нет ли на изображении "ступеньки" - наиболее распространенного вида искажений в двухтактных усилителях.
Если "ступенька" есть (рис. 24, в), включите вместо R7 два последовательно соединенных резистора - постоянный сопротивлением 1 кОм и переменный сопротивлением 10 или 15 кОм. Перемещением движка переменного резистора добейтесь ровной линии на подъемах и скатах синусоид в местах "стыковки" полуволн.
Для более эффективной проверки временно замыкайте резистор R8 - на изображении будет появляться ярко выраженная "ступенька". Движок добавочного переменного резистора оставьте в таком положении, при котором размах колебаний будет наибольшим, а искажения станут незаметными.
Вот теперь можно измерить один из важных параметров усилителя - его выходную мощность. Для этого движок переменного резистора R2 усилителя ставят в верхнее, по схеме, положение (наибольшее усиление), а с генератора подают такой сигнал, при котором размах колебаний на экране осциллографа максимален, но искажений вершин полуволн еще нет. Измерив по шкале осциллографа размах колебаний, переводят полученный результат в действующее значение напряжения (делят на 2,82), возводят действующее значение в квадрат и делят на сопротивление эквивалента нагрузки.
К примеру, размах колебаний составил 3,2 В. Тогда действующее значение переменного напряжения составляет 3,2:2,82 = 1,13 В, а выходная мощность усилителя - 1,13/6 = 0,21 Вт (210 мВт).
Измерив осциллографом входной сигнал (между верхним, по схеме, выводом резистора R1 и общим проводом), определяют чувствительность усилителя.
Выходная мощность усилителя зависит от сопротивления нагрузки, в чем нетрудно убедиться. Измените сопротивление эквивалента нагрузки с 6 на 10 Ом размах колебаний на нем возрастет до 3,6 В. Но, как нетрудно подсчитать, выходная мощность усилителя становится равной 0,16 Вт (160 мВт).
Осциллограф поможет убедиться, что ограничение максимальной амплитуды сигнала происходит именно в выходном каскаде, а не в фазоинверсном. Для этого достаточно добиться ограничения выходного сигнала (рис. 24, б) увеличением входного и переключить входной щуп осциллографа на вывод коллектора транзистора VT2, т. е. на нагрузку фазоинверсного каскада. Здесь сигнал, как правило, имеет больший размах по сравнению с выходным, но полуволны синусоидальных колебаний не ограничены.

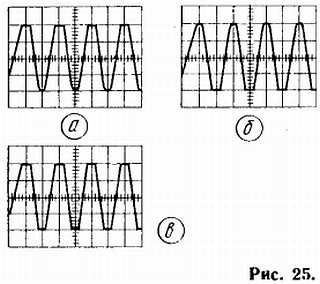

Увеличивая амплитуду входного сигнала усилителя, добейтесь ограничения полуволн сверху или снизу, а затем попробуйте изменять сопротивление резистора R5 (например, заменив его цепочкой из последовательно соединенных постоянного резистора сопротивлением 10 кОм и переменного сопротивлением 220 или 330 кОм). При повороте движка переменного резистора можно наблюдать, как будут ограничиваться либо положительные полуволны (рис. 25. а), либо отрицательные (рис. 25, б), либо и те и другие (рис. 25, в). Правильным считается такое положение движка резистора, при котором наблюдается одинаковое ограничение обоих полуволн, как на рис. 25, в. При этом наложении движка следует измерить получившееся сопротивление цепочки резисторов и впаять на место резистора R5 резистор такого сопротивления.
Что касается проверки диапазона воспроизводимых усилителем частот, то в этом случае можно установить такой сигнал на входе усилителя, при котором выходная мощность составит примерно 0.25 от номинальной, измеренной ранее.
Частоту входного сигнала можно оставить прежней - 1 кГц, а после определения с помощью осциллографа амплитуды выходного сигнала изменять частоту входного сигнала регулятором "Частота" генератора. Здесь, конечно, желательно использовать образцовый генератор с более широким пределом изменения частоты, например 20…20 000 Гц. Выходной сигнал генератора при перестройке частоты должен поддерживаться неизменным. Тогда удастся для ряда частот определить амплитуду выходного сигнала и построить характеристику, примерный вид которой для данного усилителя может быть таким, как показано на рис. 26.
